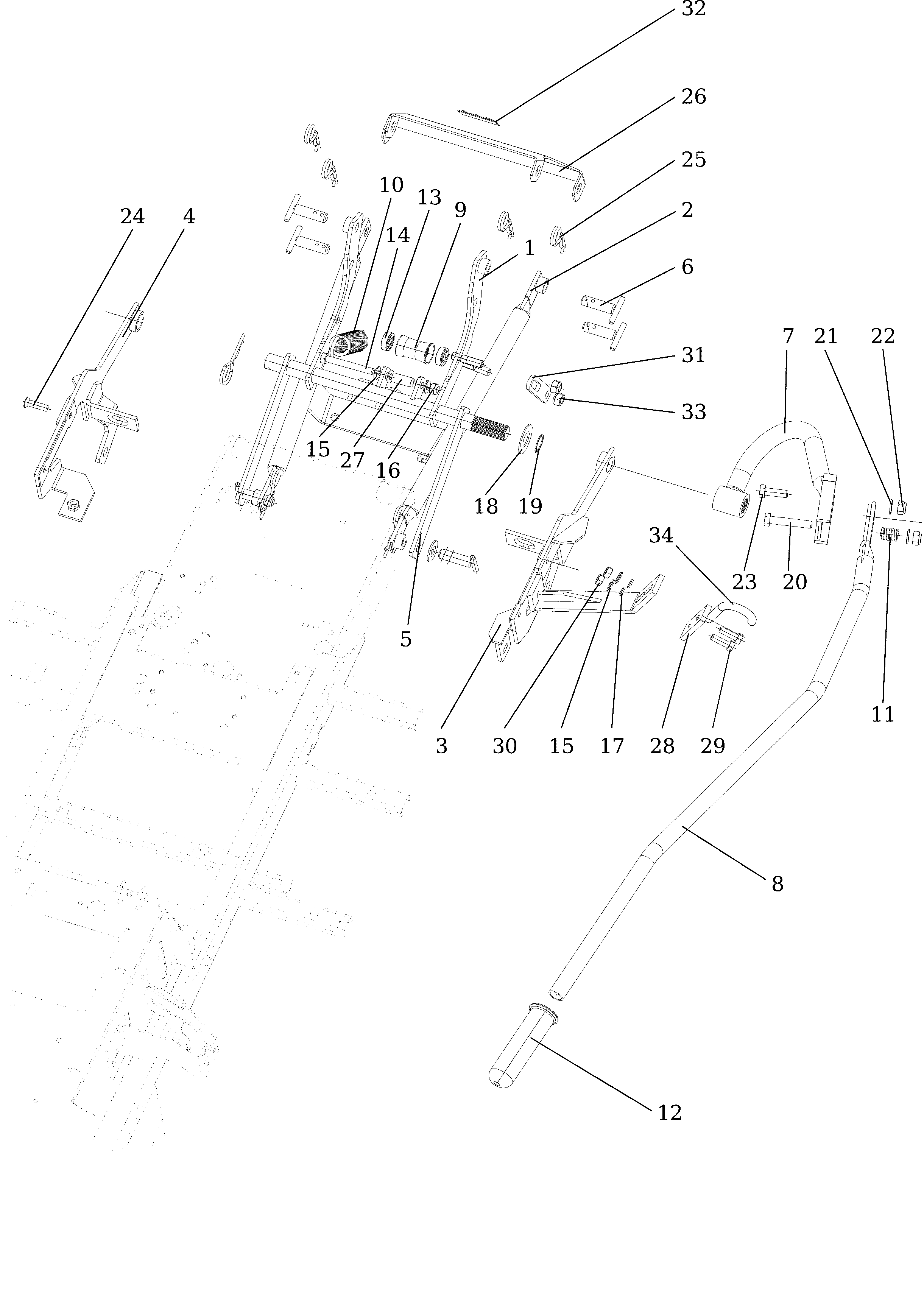

Vue Éclatée Fixation lame à neige ZP2
Retrouvez les pièces détachées, références et repères disponibles pour Fixation lame à neige ZP2.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532913464063 | Support | Disponible | Voir la pièce |
| 2 | S532980602153 | Bras | Disponible | Voir la pièce |
| 3 | S532980602113 | Support droit complet | Disponible | Voir la pièce |
| 4 | S532980602123 | Support gauche complet | Disponible | Voir la pièce |
| 5 | S532113309043 | Bras | Disponible | Voir la pièce |
| 6 | S532993112543 | Axe | Disponible | Voir la pièce |
| 7 | S532980602133 | Coude complet | Disponible | Voir la pièce |
| 8 | S532980452323 | Levier | Disponible | Voir la pièce |
| 9 | S532033222453 | Roulette | Disponible | Voir la pièce |
| 10 | N315231259 | Ressort | Disponible | Voir la pièce |
| 11 | N315231256 | Ressort | Disponible | Voir la pièce |
| 12 | N532150007 | Pommeau | Disponible | Voir la pièce |
| 13 | N324162100 | Roulement | Disponible | Voir la pièce |
| 14 | N309501527 | Vis | Disponible | Voir la pièce |
| 15 | N311210504 | Rondelle | Disponible | Voir la pièce |
| 15 | N311210504 | Rondelle | Disponible | Voir la pièce |
| 16 | N311129502 | Ecrou | Disponible | Voir la pièce |
| 17 | N311214503 | Rondelle | Disponible | Voir la pièce |
| 18 | S532092208053 | Rondelle | Disponible | Voir la pièce |
| 19 | N311733014 | Arret | Disponible | Voir la pièce |
| 20 | N309203569 | Vis | Disponible | Voir la pièce |
| 21 | N311210505 | Rondelle | Disponible | Voir la pièce |
| 22 | N311129505 | Ecrou | Disponible | Voir la pièce |
| 23 | N309203534 | Vis | Disponible | Voir la pièce |
| 24 | N309578513 | Vis | Disponible | Voir la pièce |
| 25 | N315238051 | Goupille | Disponible | Voir la pièce |
| 26 | S532085406333 | Capot | Disponible | Voir la pièce |
| 27 | S532013203393 | Entretoise | Disponible | Voir la pièce |
| 28 | S532913312203 | Support | Disponible | Voir la pièce |
| 29 | N309503510 | Vis | Disponible | Voir la pièce |
| 30 | N311150506 | Ecrou | Disponible | Voir la pièce |
| 31 | S532080302993 | Blocage | Disponible | Voir la pièce |
| 32 | N283292745 | Etiquette sécurite | Disponible | Voir la pièce |
| 33 | N311129526 | Ecrou | Disponible | Voir la pièce |
| 34 | N532151322 | Protection | Disponible | Voir la pièce |
