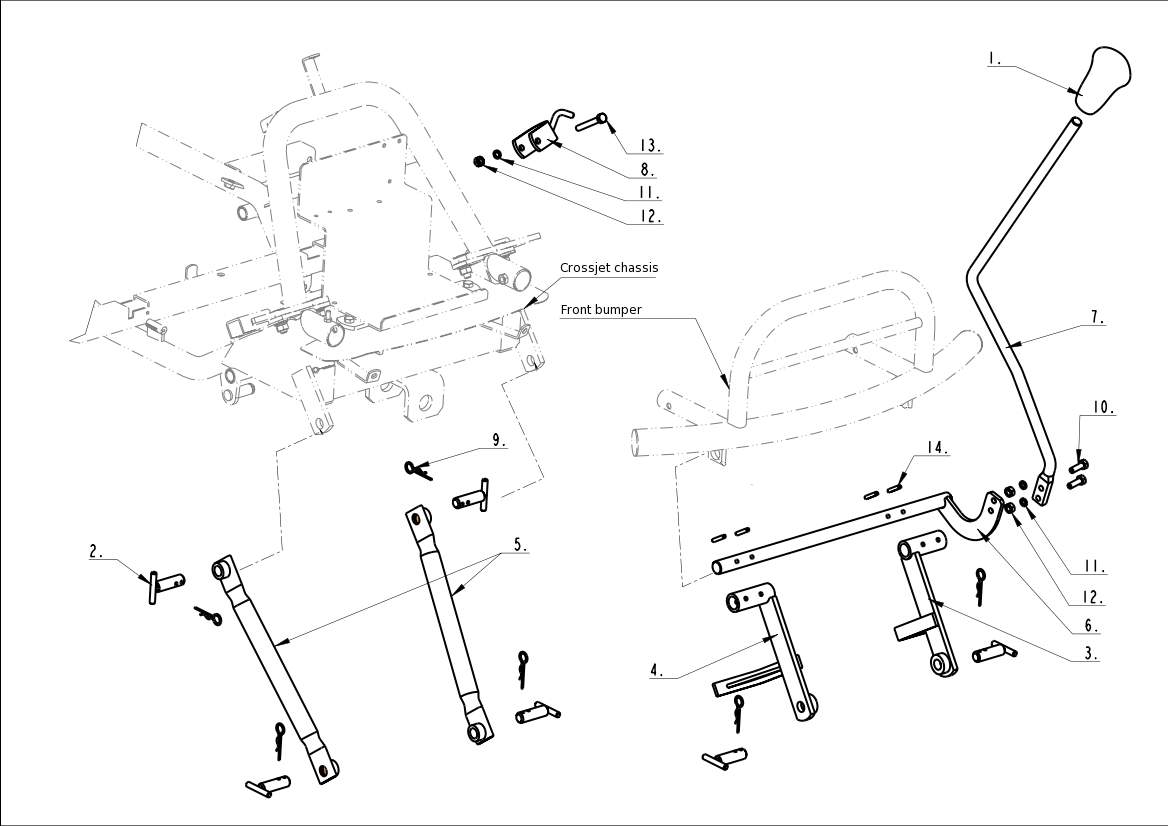

Vue Éclatée Fixation avant SC2
Retrouvez les pièces détachées, références et repères disponibles pour Fixation avant SC2.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N532150305 | Pommeau | Disponible | Voir la pièce |
| 2 | S532993112543 | Axe | Disponible | Voir la pièce |
| 3 | S532913322853 | Bras gauche | Disponible | Voir la pièce |
| 4 | S532913322883 | Bras droit | Disponible | Voir la pièce |
| 5 | S532913303053 | Pièce de liaison | Disponible | Voir la pièce |
| 6 | S532980442443 | Levier | Disponible | Voir la pièce |
| 7 | S532080452583 | Levier | Disponible | Voir la pièce |
| 8 | S532913322863 | Support | Disponible | Voir la pièce |
| 9 | N315238051 | Goupille | Disponible | Voir la pièce |
| 10 | N309503512 | Vis | Disponible | Voir la pièce |
| 11 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 11 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 12 | N311150503 | Ecrou | Disponible | Voir la pièce |
| 12 | N311150503 | Ecrou | Disponible | Voir la pièce |
| 13 | N309503562 | Vis | Disponible | Voir la pièce |
| 14 | N315238041 | Goupille | Disponible | Voir la pièce |
