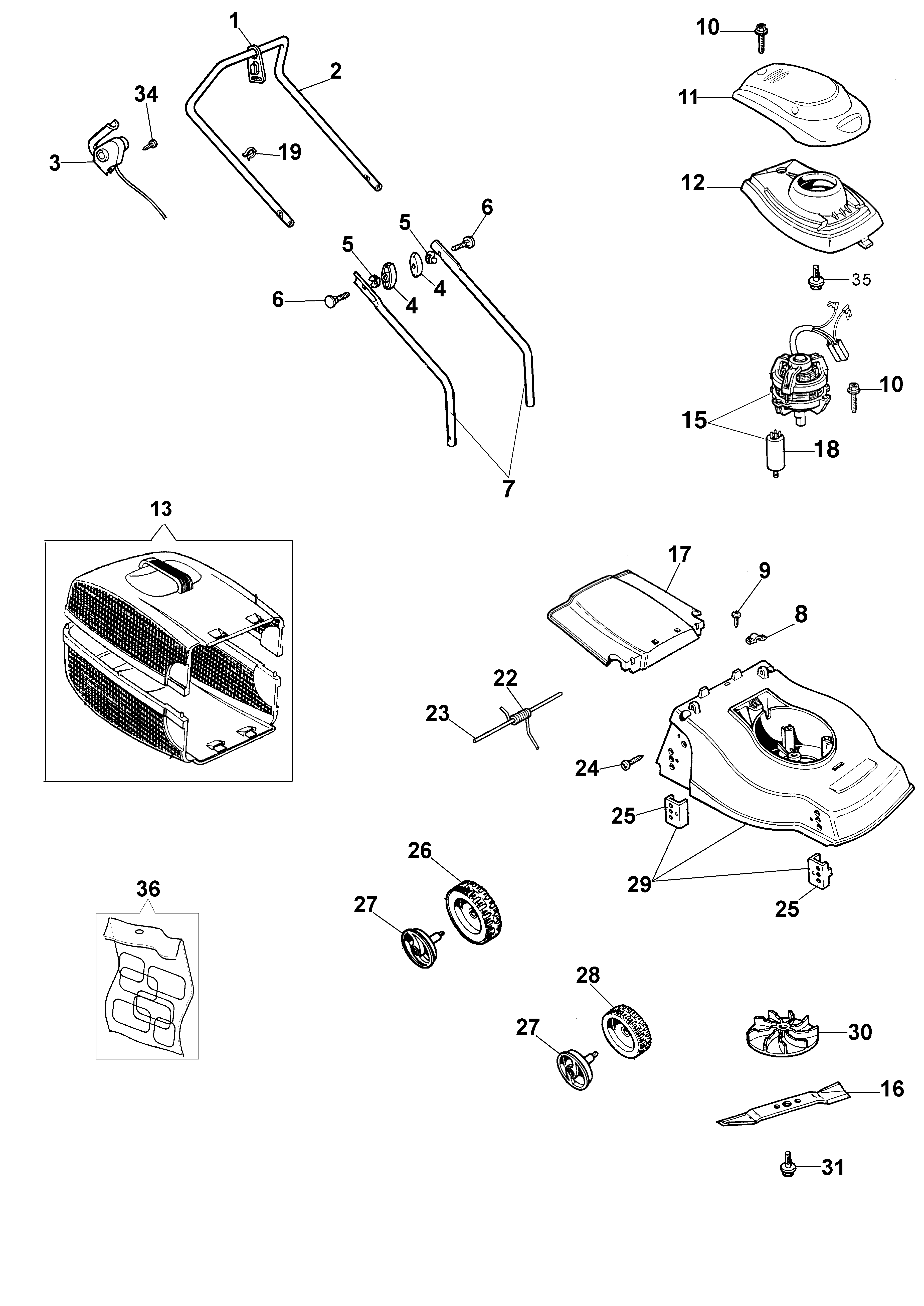

Vue Éclatée K 35
Retrouvez les pièces détachées, références et repères disponibles pour K 35.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3044027R | Arrêt | Disponible | Voir la pièce |
| 2 | 66050188R | Guidon | Disponible | Voir la pièce |
| 3 | 66050187R | Interrupteur | Disponible | Voir la pièce |
| 4 | 4119013AR | Poignée de serrage | Non reliée | |
| 4 | 4119013AR | Poignée de serrage | Non reliée | |
| 5 | 66050013R | Entretoise | Disponible | Voir la pièce |
| 5 | 66050013R | Entretoise | Disponible | Voir la pièce |
| 6 | 3910015R | Vis | Non reliée | |
| 6 | 3910015R | Vis | Non reliée | |
| 7 | 66052041 | Guidon | Disponible | Voir la pièce |
| 7 | 66052041A | Guidon | Disponible | Voir la pièce |
| 8 | 012000033R | Plaquette | Disponible | Voir la pièce |
| 9 | 3960059AR | Vis | Disponible | Voir la pièce |
| 10 | 3960050R | Vis | Disponible | Voir la pièce |
| 10 | 3960050R | Vis | Disponible | Voir la pièce |
| 11 | 66050151 | Protection | Disponible | Voir la pièce |
| 12 | 66050041A | Protection | Disponible | Voir la pièce |
| 13 | 66050058R | Demi-bac super. | Disponible | Voir la pièce |
| 15 | 66050102R | Moteur électrique | Non reliée | |
| 16 | 66050018CR | Lame | Disponible | Voir la pièce |
| 17 | 66050198BR | Fermature | Non reliée | |
| 18 | 66050184R | Condensateur | Disponible | Voir la pièce |
| 19 | 3044087R | Bande | Disponible | Voir la pièce |
| 22 | 66050017 | Ressort | Disponible | Voir la pièce |
| 23 | 66050016 | Pivot | Disponible | Voir la pièce |
| 24 | 3860052 | Vis | Disponible | Voir la pièce |
| 25 | 66050022R | Bride | Non reliée | |
| 25 | 66050022R | Bride | Non reliée | |
| 26 | 66050007R | Roue | Disponible | Voir la pièce |
| 27 | 66050193AR | Pommeau | Non reliée | |
| 27 | 66050193AR | Pommeau | Non reliée | |
| 28 | 66050006R | Roue | Disponible | Voir la pièce |
| 29 | 66052066CR | Chassis | Disponible | Voir la pièce |
| 30 | 66050005AR | Ventilateur | Disponible | Voir la pièce |
| 31 | 66050014AR | Vis | Disponible | Voir la pièce |
| 34 | 66050036 | Vis | Disponible | Voir la pièce |
| 35 | 011200035R | Vis | Non reliée | |
| 36 | 66052061A | Kit etiquettes | Disponible | Voir la pièce |
