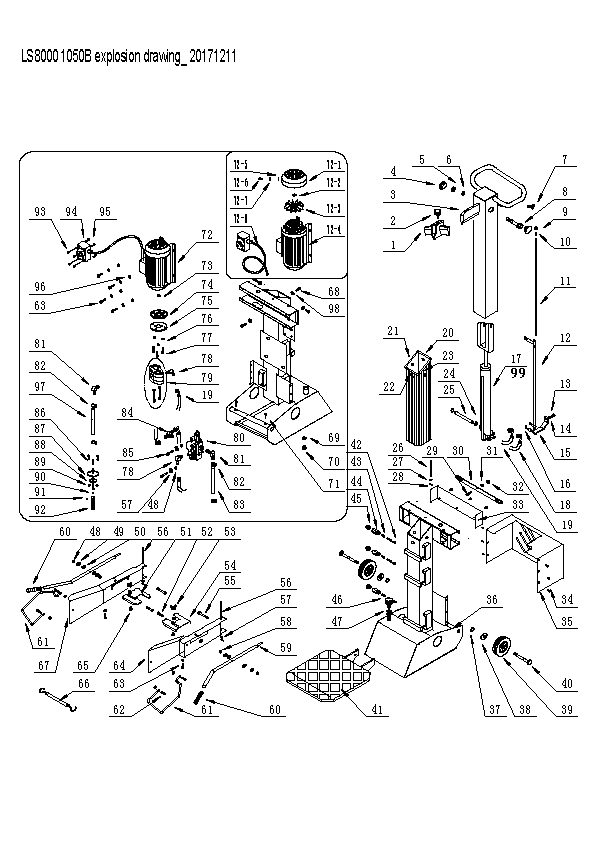

Vue Éclatée LS 8000
Retrouvez les pièces détachées, références et repères disponibles pour LS 8000.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 02036394 | Coin | Disponible | Voir la pièce |
| 2 | 05030906 | Molette | Disponible | Voir la pièce |
| 3 | 02034876 | Colonne | Disponible | Voir la pièce |
| 4 | 05080262 | Bouchon | Disponible | Voir la pièce |
| 5 | 05020555 | Ecrou | Disponible | Voir la pièce |
| 6 | 05020626 | Rondelle | Disponible | Voir la pièce |
| 7 | 05080365 | Vis | Disponible | Voir la pièce |
| 8 | 05020458 | Vis | Disponible | Voir la pièce |
| 9 | 05020580 | Ecrou | Disponible | Voir la pièce |
| 10 | 05071271 | Ressort | Disponible | Voir la pièce |
| 11 | 050777780 | Tige | Disponible | Voir la pièce |
| 12 | 05071272 | Douille | Disponible | Voir la pièce |
| 13 | 05020278 | Vis | Disponible | Voir la pièce |
| 14 | 05020622 | Rondelle | Disponible | Voir la pièce |
| 15 | 08000030 | Plaque | Disponible | Voir la pièce |
| 16 | 05020669 | Circlips | Disponible | Voir la pièce |
| 17 | 05110022 | Vérin | Disponible | Voir la pièce |
| 18 | 05071325 | Tuyau | Disponible | Voir la pièce |
| 19 | 05071324 | Tuyau | Disponible | Voir la pièce |
| 19 | 05071324 | Tuyau | Disponible | Voir la pièce |
| 20 | 05031128 | Patin glissement avant métal | Disponible | Voir la pièce |
| 20 | 05071276 | Patin de glissement avant | Disponible | Voir la pièce |
| 21 | 05031127 | Patin de glissement latéral métal | Disponible | Voir la pièce |
| 21 | 05071273 | Patin de glissement gauche | Disponible | Voir la pièce |
| 22 | 05031126 | Patin de glissement arrière métal | Disponible | Voir la pièce |
| 22 | 05071275 | Patin de glissement arrière | Disponible | Voir la pièce |
| 23 | 05031127 | Patin de glissement latéral métal | Disponible | Voir la pièce |
| 23 | 05071274 | Patin de glissement droite | Disponible | Voir la pièce |
| 24 | 05020657 | Circlips | Disponible | Voir la pièce |
| 25 | 05070433 | Arbre | Disponible | Voir la pièce |
| 26 | 05070413 | Goupille | Disponible | Voir la pièce |
| 27 | 05020603 | Rondelle | Disponible | Voir la pièce |
| 28 | 05020850 | Axe | Disponible | Voir la pièce |
| 29 | 05020311 | Vis | Disponible | Voir la pièce |
| 30 | 08080848 | Traverse | Disponible | Voir la pièce |
| 33 | 02034878 | Protection | Disponible | Voir la pièce |
| 37 | 05020654 | Circlips | Disponible | Voir la pièce |
| 40 | 05070148 | Essieu | Disponible | Voir la pièce |
| 41 | 02036392 | Table | Disponible | Voir la pièce |
| 42 | 05071321 | Axe | Disponible | Voir la pièce |
| 43 | 05071320 | Ressort | Disponible | Voir la pièce |
| 44 | 05071319 | Douille | Disponible | Voir la pièce |
| 45 | 05071322 | Bouton | Disponible | Voir la pièce |
| 46 | 05070815 | Bouchon huile | Disponible | Voir la pièce |
| 47 | 05020771 | Joint | Disponible | Voir la pièce |
| 48 | 05020572 | Ecrou | Disponible | Voir la pièce |
| 48 | 05020572 | Ecrou | Disponible | Voir la pièce |
| 49 | 05020617 | Rondelle | Disponible | Voir la pièce |
| 50 | 05071294 | Entretoise | Disponible | Voir la pièce |
| 51 | 02034868 | Griffe gauche | Disponible | Voir la pièce |
| 52 | 05020338 | Vis | Disponible | Voir la pièce |
| 53 | 05020584 | Ecrou | Disponible | Voir la pièce |
| 54 | 02034867 | Griffe droite | Disponible | Voir la pièce |
| 55 | 05020340 | Vis | Disponible | Voir la pièce |
| 56 | 05070414 | Goupille | Disponible | Voir la pièce |
| 56 | 05070414 | Goupille | Disponible | Voir la pièce |
| 57 | 05020604 | Rondelle | Disponible | Voir la pièce |
| 57 | 05020604 | Rondelle | Disponible | Voir la pièce |
| 58 | 05020549 | Ecrou | Disponible | Voir la pièce |
| 59 | 02036393 | Levier | Disponible | Voir la pièce |
| 60 | 05080411 | Poignée | Disponible | Voir la pièce |
| 60 | 05080411 | Poignée | Disponible | Voir la pièce |
| 61 | 02034879 | Protection G ou D | Disponible | Voir la pièce |
| 61 | 02034879 | Protection G ou D | Disponible | Voir la pièce |
| 62 | 05020247 | Vis | Disponible | Voir la pièce |
| 63 | 05020334 | Vis | Disponible | Voir la pièce |
| 64 | 02034874 | Protection droite | Disponible | Voir la pièce |
| 65 | 05020383 | Vis | Disponible | Voir la pièce |
| 66 | 05080100 | Sangle | Disponible | Voir la pièce |
| 67 | 02034875 | Protection gauche | Disponible | Voir la pièce |
| 68 | 05020319 | Vis | Disponible | Voir la pièce |
| 69 | 05071535 | Joint | Disponible | Voir la pièce |
| 69 | 05071535 | Joint | Disponible | Voir la pièce |
| 70 | 05070536 | Bouchon | Disponible | Voir la pièce |
| 71 | 05020468 | Vis | Disponible | Voir la pièce |
| 72 | 03120014 | Moteur | Disponible | Voir la pièce |
| 73 | 05071263 | Connection | Disponible | Voir la pièce |
| 74 | 05080265 | Base moteur | Disponible | Voir la pièce |
| 75 | 05070114 | Plaque de pompe | Disponible | Voir la pièce |
| 76 | 05020634 | Rondelle | Disponible | Voir la pièce |
| 77 | 05020481 | Vis | Disponible | Voir la pièce |
| 78 | 05071284 | Raccord coudé | Disponible | Voir la pièce |
| 78 | 05071284 | Raccord coudé | Disponible | Voir la pièce |
| 79 | 05110164 | Pompe | Disponible | Voir la pièce |
| 80 | 05110202 | Distributeur | Disponible | Voir la pièce |
| 81 | 05020196 | Raccord coudé | Disponible | Voir la pièce |
| 81 | 05020196 | Raccord coudé | Disponible | Voir la pièce |
| 82 | 05030717 | Collier | Disponible | Voir la pièce |
| 82 | 05030717 | Collier | Disponible | Voir la pièce |
| 83 | 05080472 | Tuyau | Disponible | Voir la pièce |
| 84 | 05071306 | Raccord Té | Disponible | Voir la pièce |
| 85 | 05020483 | Vis | Disponible | Voir la pièce |
| 86 | 05020633 | Rondelle | Disponible | Voir la pièce |
| 87 | 05071698 | Kit tube aspiration | Disponible | Voir la pièce |
| 88 | 05020775 | Joint | Disponible | Voir la pièce |
| 89 | 05020571 | Ecrou | Disponible | Voir la pièce |
| 90 | 05020770 | Joint | Disponible | Voir la pièce |
| 91 | 05020508 | Tendeur conique | Disponible | Voir la pièce |
| 91 | 05020508 | Tendeur conique | Disponible | Voir la pièce |
| 92 | 02040711 | Filtre | Disponible | Voir la pièce |
| 92 | 02040711 | Filtre | Disponible | Voir la pièce |
| 93 | 05020405 | Vis | Disponible | Voir la pièce |
| 94 | 05020643 | Rondelle | Disponible | Voir la pièce |
| 94 | 05020643 | Rondelle | Disponible | Voir la pièce |
| 95 | 05020545 | Ecrou | Disponible | Voir la pièce |
| 95 | 05020545 | Ecrou | Disponible | Voir la pièce |
| 96 | 05020575 | Ecrou | Disponible | Voir la pièce |
| 96 | 05020575 | Ecrou | Disponible | Voir la pièce |
| 97 | 05080472 | Tuyau | Disponible | Voir la pièce |
| 98 | 05020617 | Rondelle | Disponible | Voir la pièce |
| 98 | 05020617 | Rondelle | Disponible | Voir la pièce |
| 99 | 5081051 | Kit joints de vérin | Disponible | Voir la pièce |
| 99 | 5081051 | Kit joints de vérin | Disponible | Voir la pièce |
