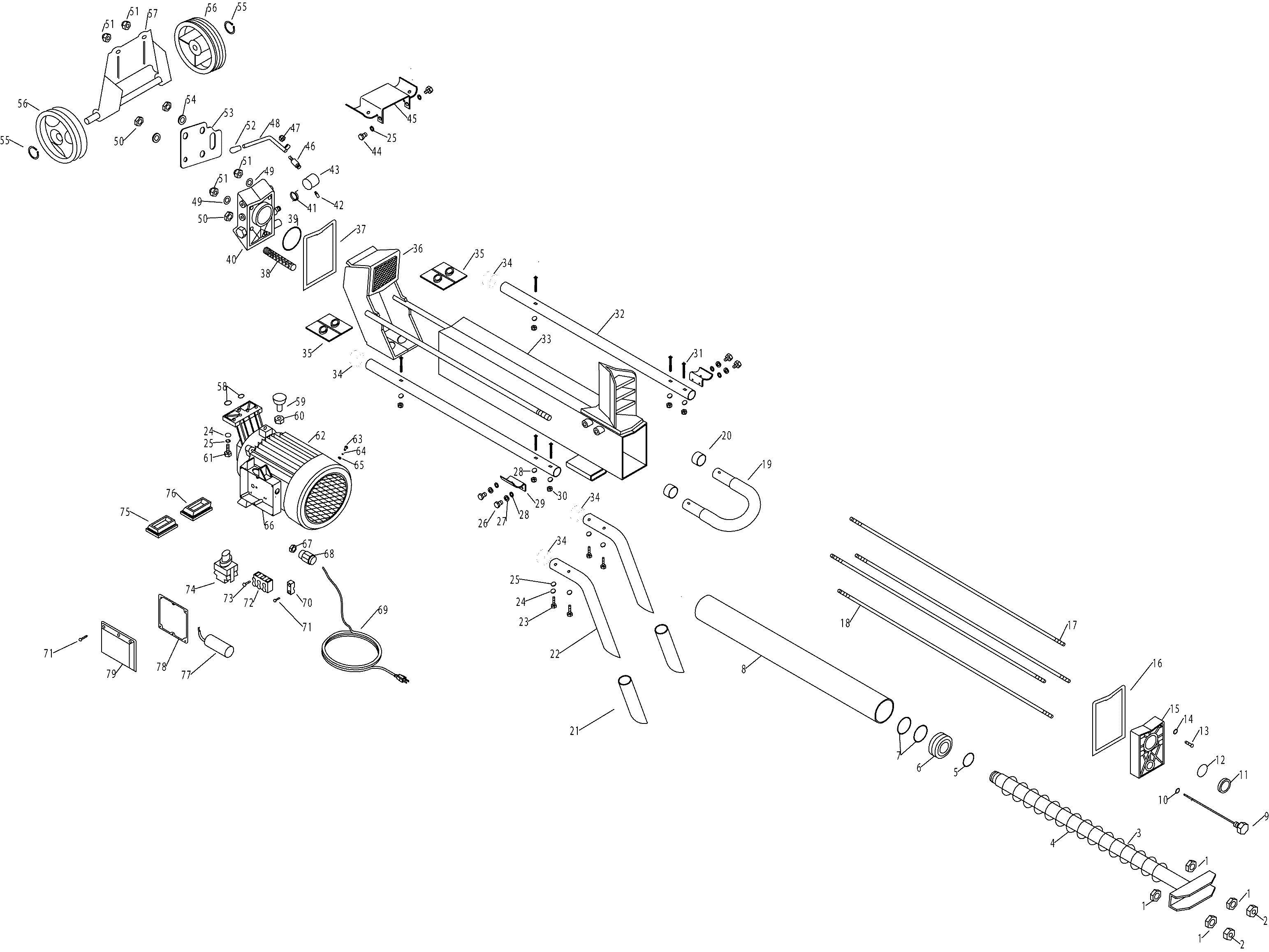

Vue Éclatée LS 520 F
Retrouvez les pièces détachées, références et repères disponibles pour LS 520 F.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 05020566 | Ecrou | Disponible | Voir la pièce |
| 1 | 05020566 | Ecrou | Disponible | Voir la pièce |
| 1 | 05020566 | Ecrou | Disponible | Voir la pièce |
| 1 | 05020566 | Ecrou | Disponible | Voir la pièce |
| 2 | 05020553 | Ecrou | Disponible | Voir la pièce |
| 2 | 05020553 | Ecrou | Disponible | Voir la pièce |
| 3 | 05071549 | Tige de piston | Disponible | Voir la pièce |
| 4 | 05071548 | Ressort | Disponible | Voir la pièce |
| 5 | 05020789 | O-ring | Disponible | Voir la pièce |
| 6 | 05072120 | Joint | Disponible | Voir la pièce |
| 7 | 05072121 | Joint | Disponible | Voir la pièce |
| 8 | 05071547 | Cylindre | Disponible | Voir la pièce |
| 9 | 05071247 | Jaugeur | Disponible | Voir la pièce |
| 10 | 05071535 | Joint | Disponible | Voir la pièce |
| 11 | 05071520 | Anneau | Disponible | Voir la pièce |
| 12 | 05020776 | Joint | Disponible | Voir la pièce |
| 13 | 02044002 | Vis | Disponible | Voir la pièce |
| 14 | 05080267 | Bouchon | Disponible | Voir la pièce |
| 15 | 99000068 | Cache avant | Disponible | Voir la pièce |
| 16 | 05010561 | Joint papier | Disponible | Voir la pièce |
| 17 | 05020687 | Tirant 798 | Disponible | Voir la pièce |
| 18 | 05071565 | Tirant 813 | Disponible | Voir la pièce |
| 19 | 02036402 | Conduit | Disponible | Voir la pièce |
| 20 | 02036400 | Boucle | Disponible | Voir la pièce |
| 21 | 05080670 | Caoutchouc | Disponible | Voir la pièce |
| 22 | 02033582 | Pied | Disponible | Voir la pièce |
| 23 | 05020339 | Vis | Disponible | Voir la pièce |
| 24 | 05020634 | Rondelle | Disponible | Voir la pièce |
| 24 | 05020634 | Rondelle | Disponible | Voir la pièce |
| 25 | 05020604 | Rondelle | Disponible | Voir la pièce |
| 25 | 05020604 | Rondelle | Disponible | Voir la pièce |
| 25 | 05020604 | Rondelle | Disponible | Voir la pièce |
| 26 | 05020306 | Vis | Disponible | Voir la pièce |
| 27 | 05020633 | Rondelle | Disponible | Voir la pièce |
| 28 | 05020603 | Rondelle | Disponible | Voir la pièce |
| 28 | 05020603 | Rondelle | Disponible | Voir la pièce |
| 29 | 02036403 | Support | Disponible | Voir la pièce |
| 30 | 05020571 | Ecrou | Disponible | Voir la pièce |
| 31 | 05020380 | Vis | Disponible | Voir la pièce |
| 32 | 020399999994 | Tube guidage | Disponible | Voir la pièce |
| 33 | 02036396 | Corps | Disponible | Voir la pièce |
| 34 | 05080908 | Caoutchouc | Disponible | Voir la pièce |
| 34 | 05080908 | Caoutchouc | Disponible | Voir la pièce |
| 34 | 05080908 | Caoutchouc | Disponible | Voir la pièce |
| 34 | 05080908 | Caoutchouc | Disponible | Voir la pièce |
| 35 | 05080418 | Plaque plastique | Disponible | Voir la pièce |
| 35 | 05080418 | Plaque plastique | Disponible | Voir la pièce |
| 36 | 02036397 | Plate forme | Disponible | Voir la pièce |
| 37 | 05010562 | Joint papier | Disponible | Voir la pièce |
| 38 | 02042194 | Filtre à huile | Disponible | Voir la pièce |
| 39 | 05020786 | O-ring | Disponible | Voir la pièce |
| 40 | 020416937 | Distributeur | Disponible | Voir la pièce |
| 41 | 05071533 | Collier | Disponible | Voir la pièce |
| 42 | 05020523 | Pièce finale | Disponible | Voir la pièce |
| 43 | 05071529 | Moyeu de poignée | Disponible | Voir la pièce |
| 44 | 05020271 | Vis | Disponible | Voir la pièce |
| 45 | 02036404 | Support | Disponible | Voir la pièce |
| 46 | 02045250 | Base de levier | Disponible | Voir la pièce |
| 47 | 05020572 | Ecrou | Disponible | Voir la pièce |
| 48 | 02036401 | Levier | Disponible | Voir la pièce |
| 49 | 05020203 | Rondelle | Disponible | Voir la pièce |
| 49 | 05020203 | Rondelle | Disponible | Voir la pièce |
| 50 | 05020536 | Ecrou | Disponible | Voir la pièce |
| 50 | 05020536 | Ecrou | Disponible | Voir la pièce |
| 51 | 05020585 | Ecrou borgne | Disponible | Voir la pièce |
| 51 | 05020585 | Ecrou borgne | Disponible | Voir la pièce |
| 51 | 05020585 | Ecrou borgne | Disponible | Voir la pièce |
| 51 | 05020585 | Ecrou borgne | Disponible | Voir la pièce |
| 52 | 05080672 | Pommeau | Disponible | Voir la pièce |
| 53 | 02036399 | Plaque arrière | Disponible | Voir la pièce |
| 54 | 05020589 | Rondelle | Disponible | Voir la pièce |
| 55 | 05020652 | circlip | Disponible | Voir la pièce |
| 55 | 05020652 | circlip | Disponible | Voir la pièce |
| 56 | 05080295 | Roue | Disponible | Voir la pièce |
| 56 | 05080295 | Roue | Disponible | Voir la pièce |
| 57 | 02036398 | Support roue | Disponible | Voir la pièce |
| 58 | 05020769 | O-ring | Disponible | Voir la pièce |
| 59 | 05071389 | Boulon | Disponible | Voir la pièce |
| 60 | 05020549 | Ecrou | Disponible | Voir la pièce |
| 61 | 05020334 | Vis | Disponible | Voir la pièce |
| 62 | 02050122 | Moteur | Disponible | Voir la pièce |
| 63 | 05020404 | Vis | Disponible | Voir la pièce |
| 64 | 05021508 | Rondelle | Disponible | Voir la pièce |
| 65 | 05020600 | Rondelle | Disponible | Voir la pièce |
| 66 | 05120081 | Boitier | Disponible | Voir la pièce |
| 67 | 05080329 | Ecrou jonction | Disponible | Voir la pièce |
| 68 | 05020722 | Jonction câble | Disponible | Voir la pièce |
| 69 | 05040157 | Câble électrique | Disponible | Voir la pièce |
| 70 | 05120090 | Fixation | Disponible | Voir la pièce |
| 71 | 05021474 | Vis | Disponible | Voir la pièce |
| 71 | 05021474 | Vis | Disponible | Voir la pièce |
| 72 | 05120010 | Connectique | Disponible | Voir la pièce |
| 73 | 05020399 | Vis | Disponible | Voir la pièce |
| 74 | 05040201 | switch | Disponible | Voir la pièce |
| 75 | 05080293 | Silent bloc gauche | Disponible | Voir la pièce |
| 76 | 05080294 | Silent bloc droit | Disponible | Voir la pièce |
| 77 | 05120082 | Condensateur | Disponible | Voir la pièce |
| 78 | 05120086 | Joint | Disponible | Voir la pièce |
| 79 | 05120071 | Fermeture | Disponible | Voir la pièce |
