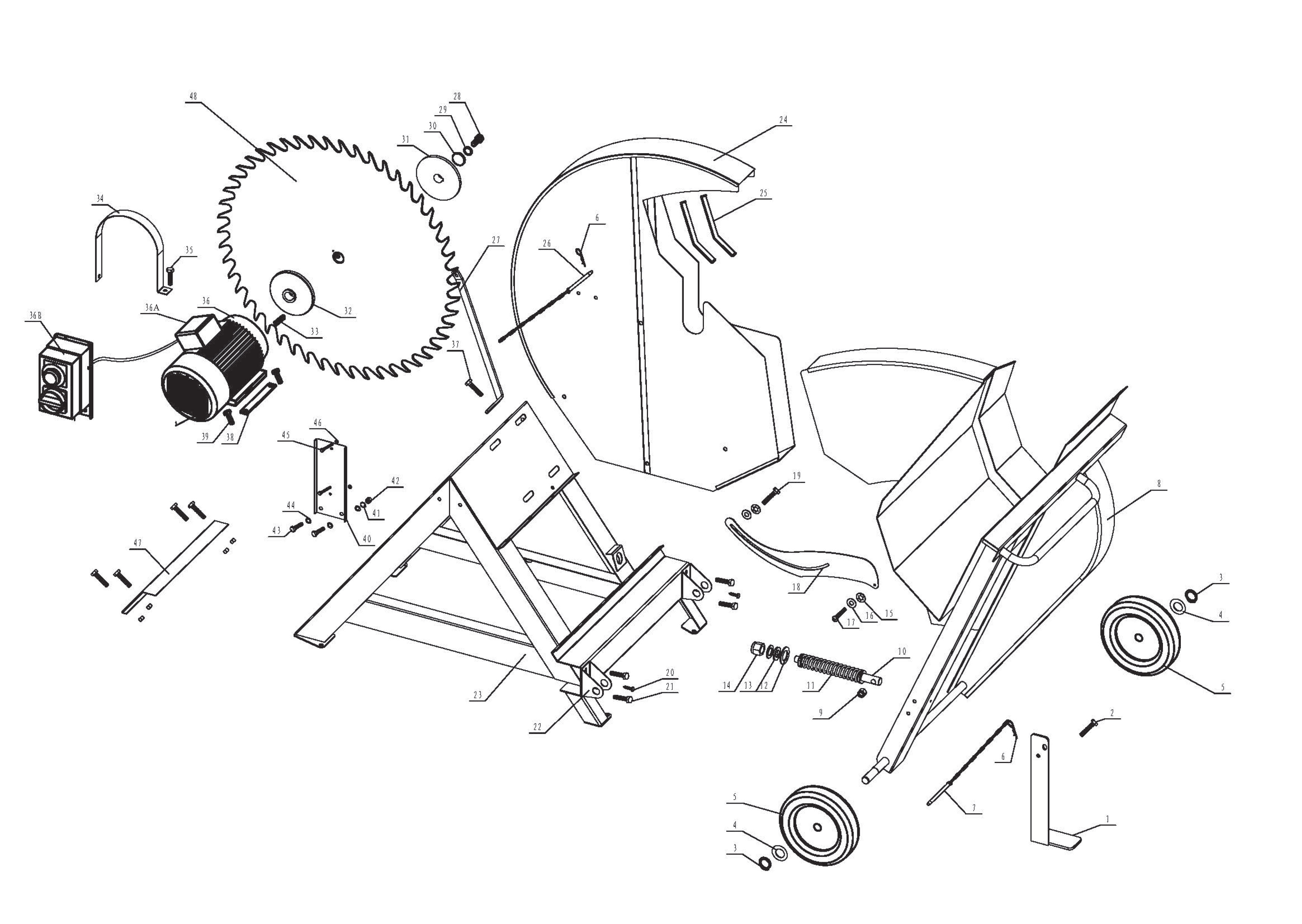

Vue Éclatée LCS 650
Retrouvez les pièces détachées, références et repères disponibles pour LCS 650.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 02030209 | Pied | Disponible | Voir la pièce |
| 2 | 05020271 | Vis | Disponible | Voir la pièce |
| 3 | 05020657 | Circlips | Disponible | Voir la pièce |
| 3 | 05020657 | Circlips | Disponible | Voir la pièce |
| 4 | 05020596 | Rondelle | Disponible | Voir la pièce |
| 4 | 05020596 | Rondelle | Disponible | Voir la pièce |
| 5 | 05080991 | Roue | Disponible | Voir la pièce |
| 5 | 05080991 | Roue | Disponible | Voir la pièce |
| 6 | 05071637 | Clips | Disponible | Voir la pièce |
| 6 | 05071637 | Clips | Disponible | Voir la pièce |
| 7 | 02050103 | Kit bouchon | Disponible | Voir la pièce |
| 8 | 02034725 | Bouclier | Disponible | Voir la pièce |
| 9 | 05020565 | Ecrou | Disponible | Voir la pièce |
| 10 | 02030894 | Palier ressort | Disponible | Voir la pièce |
| 11 | 05078051 | Ressort | Disponible | Voir la pièce |
| 12 | 05021704 | Rondelle | Disponible | Voir la pièce |
| 13 | 05080755 | Rondelle | Disponible | Voir la pièce |
| 14 | 05020567 | Ecrou | Disponible | Voir la pièce |
| 15 | 05021428 | Anneau | Disponible | Voir la pièce |
| 16 | 05080805 | Entretoise | Disponible | Voir la pièce |
| 17 | 05021500 | Vis | Disponible | Voir la pièce |
| 18 | 02030895 | Bloque copeaux | Disponible | Voir la pièce |
| 19 | 05021501 | Vis | Disponible | Voir la pièce |
| 20 | 05021411 | Vis | Disponible | Voir la pièce |
| 21 | 05020279 | Vis | Disponible | Voir la pièce |
| 22 | 02034729 | Connecteur | Disponible | Voir la pièce |
| 23 | 02034727 | Banc | Disponible | Voir la pièce |
| 24 | 02036415 | Protection | Disponible | Voir la pièce |
| 25 | 05080363 | Bande | Disponible | Voir la pièce |
| 26 | 02050103 | Kit bouchon | Disponible | Voir la pièce |
| 27 | 02034728 | Bras | Disponible | Voir la pièce |
| 28 | 05021097 | Vis | Disponible | Voir la pièce |
| 29 | 05020623 | Rondelle | Disponible | Voir la pièce |
| 30 | 05030562 | Rondelle | Disponible | Voir la pièce |
| 31 | 05030526 | Flasque extérieure | Disponible | Voir la pièce |
| 32 | 05030525 | Flasque intérieure | Disponible | Voir la pièce |
| 33 | 05077973 | Clavette | Disponible | Voir la pièce |
| 34 | 02034730 | Fixation moteur | Disponible | Voir la pièce |
| 35 | 05020271 | Vis | Disponible | Voir la pièce |
| 36 | 03120111 | Moteur | Disponible | Voir la pièce |
| 36 | 05120255 | Condensateur | Disponible | Voir la pièce |
| 36A | 02050124 | Boitier | Disponible | Voir la pièce |
| 36B | 050564 | Interrupteur | Disponible | Voir la pièce |
| 37 | 05020333 | Vis | Disponible | Voir la pièce |
| 38 | 02034726 | Base | Disponible | Voir la pièce |
| 39 | 05021175 | Vis | Disponible | Voir la pièce |
| 40 | 02034714 | Plaque moteur | Disponible | Voir la pièce |
| 41 | 05020634 | Rondelle | Disponible | Voir la pièce |
| 42 | 05020549 | Ecrou | Disponible | Voir la pièce |
| 43 | 05020332 | Vis | Disponible | Voir la pièce |
| 44 | 05020604 | Rondelle | Disponible | Voir la pièce |
| 45 | 05020415 | Vis | Disponible | Voir la pièce |
| 46 | 05020570 | Ecrou | Disponible | Voir la pièce |
| 47 | 02034731 | Traverse | Disponible | Voir la pièce |
| 48 | 05990957 | Lame | Disponible | Voir la pièce |
