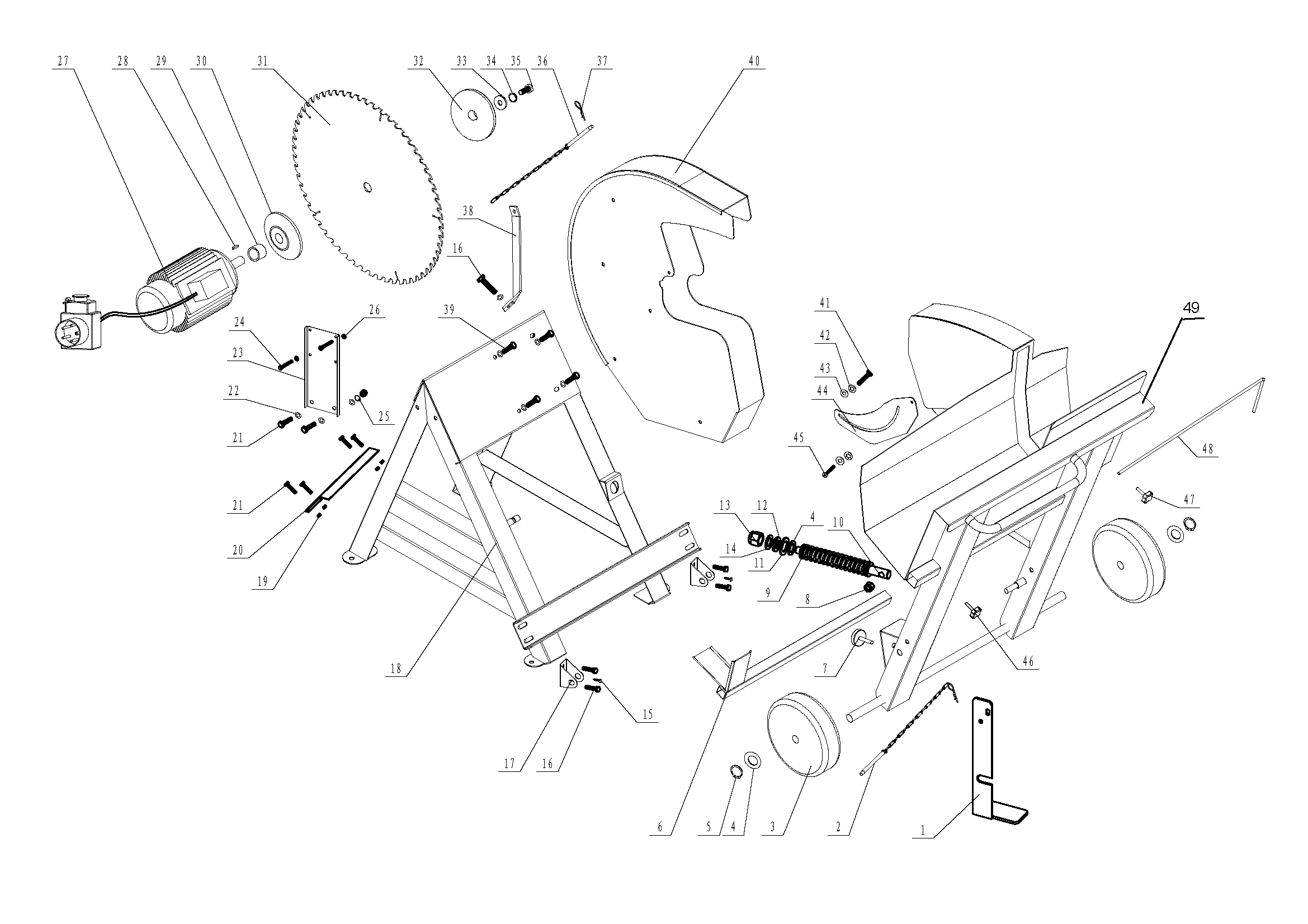

Vue Éclatée LCS 500
Retrouvez les pièces détachées, références et repères disponibles pour LCS 500.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 02036414 | Pied | Disponible | Voir la pièce |
| 2 | 02050103 | Kit bouchon | Disponible | Voir la pièce |
| 3 | 05080224 | Roue | Disponible | Voir la pièce |
| 4 | 05020596 | Rondelle | Disponible | Voir la pièce |
| 4 | 05020596 | Rondelle | Disponible | Voir la pièce |
| 5 | 05020657 | Circlips | Disponible | Voir la pièce |
| 6 | 02036407 | Support | Disponible | Voir la pièce |
| 7 | 08080365 | Molette | Disponible | Voir la pièce |
| 8 | 05020565 | Ecrou | Disponible | Voir la pièce |
| 9 | 05077966 | Ressort | Disponible | Voir la pièce |
| 10 | 08081429 | Palier de ressort | Disponible | Voir la pièce |
| 11 | 05021404 | Rondelle | Disponible | Voir la pièce |
| 12 | 05080755 | Rondelle | Disponible | Voir la pièce |
| 13 | 05020567 | Ecrou | Disponible | Voir la pièce |
| 14 | 05021404 | Rondelle | Disponible | Voir la pièce |
| 15 | 05021589 | Vis | Disponible | Voir la pièce |
| 16 | 05020333 | Vis | Disponible | Voir la pièce |
| 16 | 05020333 | Vis | Disponible | Voir la pièce |
| 17 | 02036413 | Connecteur | Disponible | Voir la pièce |
| 18 | 02036409 | Banc | Disponible | Voir la pièce |
| 19 | 05020549 | Ecrou | Disponible | Voir la pièce |
| 20 | 02036411 | Traverse | Disponible | Voir la pièce |
| 21 | 05020332 | Vis | Disponible | Voir la pièce |
| 21 | 05020332 | Vis | Disponible | Voir la pièce |
| 22 | 05020604 | Rondelle | Disponible | Voir la pièce |
| 23 | 02036410 | Plaque | Disponible | Voir la pièce |
| 24 | 05021102 | Vis | Disponible | Voir la pièce |
| 25 | 05020634 | Rondelle | Disponible | Voir la pièce |
| 26 | 05020570 | Ecrou | Disponible | Voir la pièce |
| 27 | 03120046 | Moteur | Disponible | Voir la pièce |
| 28 | 05021515 | Clavette | Disponible | Voir la pièce |
| 29 | 08081491 | Gaine arbre moteur | Disponible | Voir la pièce |
| 30 | 02042634 | Flasque arrière | Disponible | Voir la pièce |
| 31 | 05990958 | Lame de scie | Disponible | Voir la pièce |
| 32 | 05071543 | Flasque avant | Disponible | Voir la pièce |
| 33 | 08080386 | Rondelle de pression | Disponible | Voir la pièce |
| 34 | 05020622 | Rondelle | Disponible | Voir la pièce |
| 35 | 05021175 | Vis | Disponible | Voir la pièce |
| 36 | 02050103 | Kit bouchon | Disponible | Voir la pièce |
| 37 | 05071637 | Clips | Disponible | Voir la pièce |
| 38 | 02036412 | Bras | Disponible | Voir la pièce |
| 39 | 05021175 | Vis | Disponible | Voir la pièce |
| 40 | 02036408 | Protection | Disponible | Voir la pièce |
| 41 | 05021501 | Vis | Disponible | Voir la pièce |
| 42 | 05021428 | Anneau | Disponible | Voir la pièce |
| 43 | 05080805 | Entretoise | Disponible | Voir la pièce |
| 44 | 08081431 | Bloque copeaux | Disponible | Voir la pièce |
| 45 | 05021500 | Vis | Disponible | Voir la pièce |
| 46 | 05071864 | Vis | Disponible | Voir la pièce |
| 47 | 05021538 | Vis | Disponible | Voir la pièce |
| 48 | 05077965 | Tige rallonge | Disponible | Voir la pièce |
| 49 | 02036406 | Support | Disponible | Voir la pièce |
