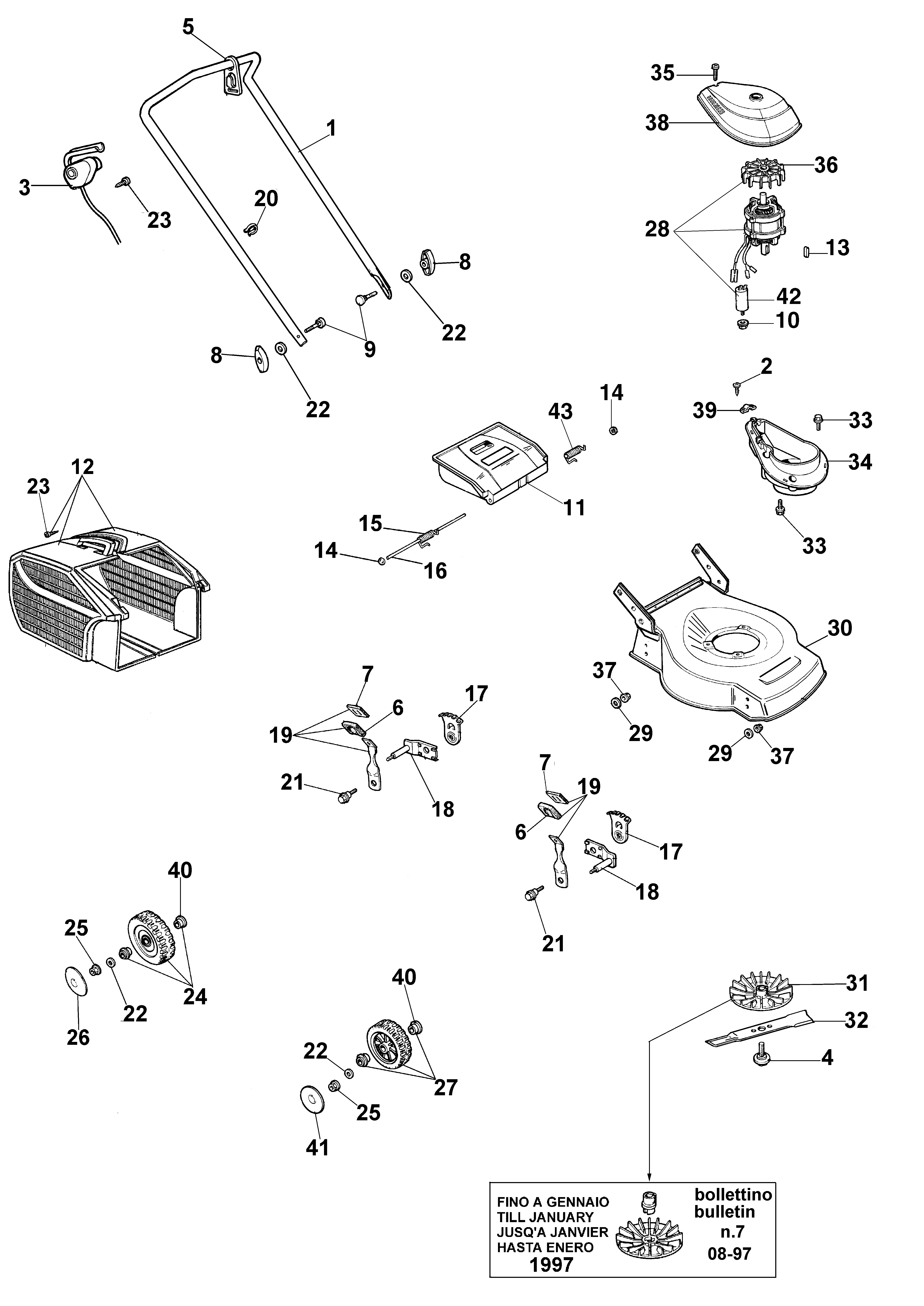

Vue Éclatée GE 43
Retrouvez les pièces détachées, références et repères disponibles pour GE 43.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66020005AR | Support moteur | Disponible | Voir la pièce |
| 2 | 3960017AR | Vis | Disponible | Voir la pièce |
| 3 | 66050187R | Interrupteur | Disponible | Voir la pièce |
| 4 | 66020010BR | Vis | Non reliée | |
| 5 | 3044027R | Arrêt | Disponible | Voir la pièce |
| 6 | 66032066 | Pommeau | Disponible | Voir la pièce |
| 6 | 66032066 | Pommeau | Disponible | Voir la pièce |
| 7 | 66032066 | Pommeau | Disponible | Voir la pièce |
| 7 | 66032066 | Pommeau | Disponible | Voir la pièce |
| 8 | 4119013AR | Poignée de serrage | Non reliée | |
| 8 | 4119013AR | Poignée de serrage | Non reliée | |
| 9 | 3910015R | Vis | Non reliée | |
| 10 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 11 | 66030002 | Fermature | Disponible | Voir la pièce |
| 12 | 66032044 | Sac complet | Disponible | Voir la pièce |
| 13 | 66020024R | Clavette | Disponible | Voir la pièce |
| 14 | 3045034R | Arret | Non reliée | |
| 14 | 3045034R | Arret | Non reliée | |
| 15 | 66070063AR | Ressort | Disponible | Voir la pièce |
| 16 | 66030247 | Pivot | Disponible | Voir la pièce |
| 17 | 66030013 | Secteur | Disponible | Voir la pièce |
| 17 | 66030013 | Secteur | Disponible | Voir la pièce |
| 18 | 66030045 | Support | Disponible | Voir la pièce |
| 18 | 66030045 | Support | Disponible | Voir la pièce |
| 19 | 66030014 | Levier | Disponible | Voir la pièce |
| 19 | 66030014 | Levier | Disponible | Voir la pièce |
| 20 | 66060231R | Bande | Disponible | Voir la pièce |
| 21 | 66030015A | Pivot | Disponible | Voir la pièce |
| 21 | 66030015A | Pivot | Disponible | Voir la pièce |
| 22 | 3916008R | Rondelle | Non reliée | |
| 22 | 3916008R | Rondelle | Non reliée | |
| 22 | 3916008R | Rondelle | Non reliée | |
| 22 | 3916008R | Rondelle | Non reliée | |
| 23 | 3960013R | Vis | Non reliée | |
| 23 | 3960013R | Vis | Non reliée | |
| 24 | 66110281 | Kit roue | Disponible | Voir la pièce |
| 25 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 26 | 66100126R | Enjoliveur | Non reliée | |
| 27 | 66100127 | Kit roue | Disponible | Voir la pièce |
| 28 | 66130092R | Moteur électrique | Disponible | Voir la pièce |
| 29 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 29 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 30 | 66010046B | Chassis | Disponible | Voir la pièce |
| 31 | 66020025AR | Ventilateur | Non reliée | |
| 32 | 66020047R | Lame | Disponible | Voir la pièce |
| 33 | 3933034AR | Pivot | Non reliée | |
| 33 | 3933034AR | Pivot | Non reliée | |
| 34 | 66020005AR | Support moteur | Disponible | Voir la pièce |
| 35 | 3960016R | Vis | Disponible | Voir la pièce |
| 36 | 66120022R | Ventilateur | Disponible | Voir la pièce |
| 37 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 37 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 37 | 66120064R | Ventilateur | Disponible | Voir la pièce |
| 37 | 66120064R | Ventilateur | Disponible | Voir la pièce |
| 38 | 66120011 | Protection | Disponible | Voir la pièce |
| 39 | 012000033R | Plaquette | Disponible | Voir la pièce |
| 40 | 66030081R | Roulement | Non reliée | |
| 40 | 66030081R | Roulement | Non reliée | |
| 41 | 66030080R | Enjoliveur | Disponible | Voir la pièce |
| 42 | 66120051R | Condensateur | Disponible | Voir la pièce |
| 43 | 66030019 | Ressort | Disponible | Voir la pièce |
