Vue Éclatée PRO 53 CK
Retrouvez les pièces détachées, références et repères disponibles pour PRO 53 CK.

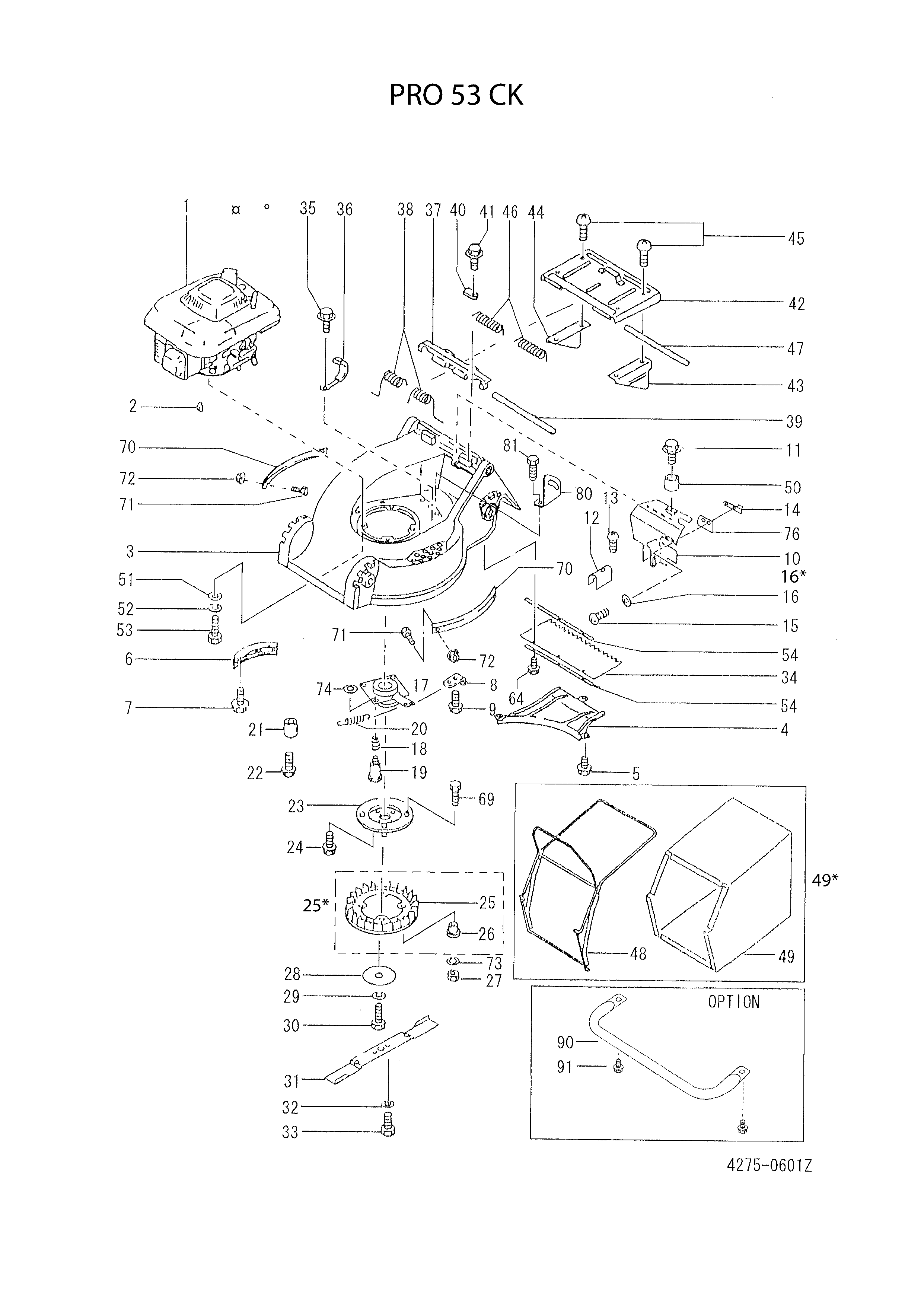

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| ¤ | K92110-2093 | Clé à bougie | Disponible | Voir la pièce |
| ° | K92110-2057 | Tournevis | Disponible | Voir la pièce |
| 1 | - | N | Non reliée | |
| 2 | 0232-0416 | Clavette | Disponible | Voir la pièce |
| 3 | 1301-1001AJ | Carter | Disponible | Voir la pièce |
| 4 | 1322-1002B | Guide | Disponible | Voir la pièce |
| 5 | 0048-0610 | Vis | Disponible | Voir la pièce |
| 6 | 1322-1003AJ | Couvercle | Disponible | Voir la pièce |
| 7 | 0048-0610 | Vis | Disponible | Voir la pièce |
| 8 | 1642-1001 | Plaque | Disponible | Voir la pièce |
| 9 | 0048-0614 | Vis | Disponible | Voir la pièce |
| 10 | 1312-1001 | Protection | Disponible | Voir la pièce |
| 11 | 0048-0614 | Vis | Disponible | Voir la pièce |
| 12 | 1312-1063 | Couvercle | Disponible | Voir la pièce |
| 13 | 0043-0412 | Vis | Disponible | Voir la pièce |
| 14 | 1317-1006 | Plaque | Disponible | Voir la pièce |
| 15 | 0021-0515 | Vis | Disponible | Voir la pièce |
| 16 | 0153-0500 | Rondelle | Disponible | Voir la pièce |
| 16* | 1270-1009 | Kit embrayage | Disponible | Voir la pièce |
| 17 | 1270-1010 | Embrayage | Disponible | Voir la pièce |
| 18 | 1501-1023 | Ressort | Disponible | Voir la pièce |
| 19 | 1102-1015 | Boulon | Disponible | Voir la pièce |
| 20 | 1502-1013 | Ressort | Disponible | Voir la pièce |
| 21 | 1117-1005 | Douille | Disponible | Voir la pièce |
| 22 | 0048-0825 | Vis | Disponible | Voir la pièce |
| 23 | 1337-1017 | Flasque | Disponible | Voir la pièce |
| 24 | 0035-0610 | Vis | Disponible | Voir la pièce |
| 25 | 1172-1001 | Ventilateur | Disponible | Voir la pièce |
| 25* | 1171-1001 | Ens. Ventilateur | Disponible | Voir la pièce |
| 26 | 1116-1001 | Douille | Disponible | Voir la pièce |
| 27 | 0101-0600 | Ecrou | Disponible | Voir la pièce |
| 28 | 1111-1021 | Rondelle | Disponible | Voir la pièce |
| 29 | 0151-1000 | Rondelle | Disponible | Voir la pièce |
| 30 | 1102-1032 | Vis | Disponible | Voir la pièce |
| 31 | 1422-1003 | Lame | Disponible | Voir la pièce |
| 32 | 0155-1000 | Rondelle | Disponible | Voir la pièce |
| 33 | 0097-1020 | Vis | Disponible | Voir la pièce |
| 34 | 1317-1031 | Protection caoutchouc | Disponible | Voir la pièce |
| 35 | 0048-0610 | Vis | Disponible | Voir la pièce |
| 36 | 1644-1014 | Attache | Disponible | Voir la pièce |
| 37 | 1321-1003 | Protecteur | Disponible | Voir la pièce |
| 38 | 1503-1012 | Ressort | Disponible | Voir la pièce |
| 39 | 1376-1004 | Tige | Disponible | Voir la pièce |
| 40 | 1337-1005 | Plaquette | Disponible | Voir la pièce |
| 41 | 0048-0610 | Vis | Disponible | Voir la pièce |
| 42 | 1321-1002 | Déflecteur | Disponible | Voir la pièce |
| 43 | 1321-1020 | Couvercle gauche | Disponible | Voir la pièce |
| 44 | 1321-1021 | Couvercle droit | Disponible | Voir la pièce |
| 45 | 1102-1040 | Vis | Disponible | Voir la pièce |
| 46 | 1503-1010 | Ressort | Disponible | Voir la pièce |
| 47 | 1376-1003 | Axe | Disponible | Voir la pièce |
| 48 | 1803-1041 | Armature | Disponible | Voir la pièce |
| 49 | 1803-1038 | Sac | Disponible | Voir la pièce |
| 49* | 1803-1040 | Ens. Bac | Disponible | Voir la pièce |
| 50 | 1117-1008 | Bague | Disponible | Voir la pièce |
| 51 | 0151-1000 | Rondelle | Disponible | Voir la pièce |
| 52 | 0151-1000 | Rondelle | Disponible | Voir la pièce |
| 53 | 0011-1035 | Vis | Disponible | Voir la pièce |
| 54 | 1318--1010 | Support | Disponible | Voir la pièce |
| 54 | 1318--1010 | Support | Disponible | Voir la pièce |
| 64 | 0048-0616 | Vis | Disponible | Voir la pièce |
| 69 | 0013-0616 | Vis | Disponible | Voir la pièce |
| 70 | 1317-1007 | Protection | Disponible | Voir la pièce |
| 70 | 1317-1007 | Protection | Disponible | Voir la pièce |
| 71 | 0011-0616 | Vis | Disponible | Voir la pièce |
| 71 | 0011-0616 | Vis | Disponible | Voir la pièce |
| 72 | 0103-0600 | Ecrou | Disponible | Voir la pièce |
| 72 | 0103-0600 | Ecrou | Disponible | Voir la pièce |
| 73 | 1111-1019 | Rondelle | Disponible | Voir la pièce |
| 74 | 1111-1019 | Rondelle | Disponible | Voir la pièce |
| 76 | 1317-1077 | Protection | Disponible | Voir la pièce |
| 80 | 1307-1072 | Support | Disponible | Voir la pièce |
| 81 | 0048-0610 | Vis | Disponible | Voir la pièce |
| 90 | 1316-1067 | Pare- chocs | Disponible | Voir la pièce |
| 91 | 0048-0820 | Vis | Disponible | Voir la pièce |

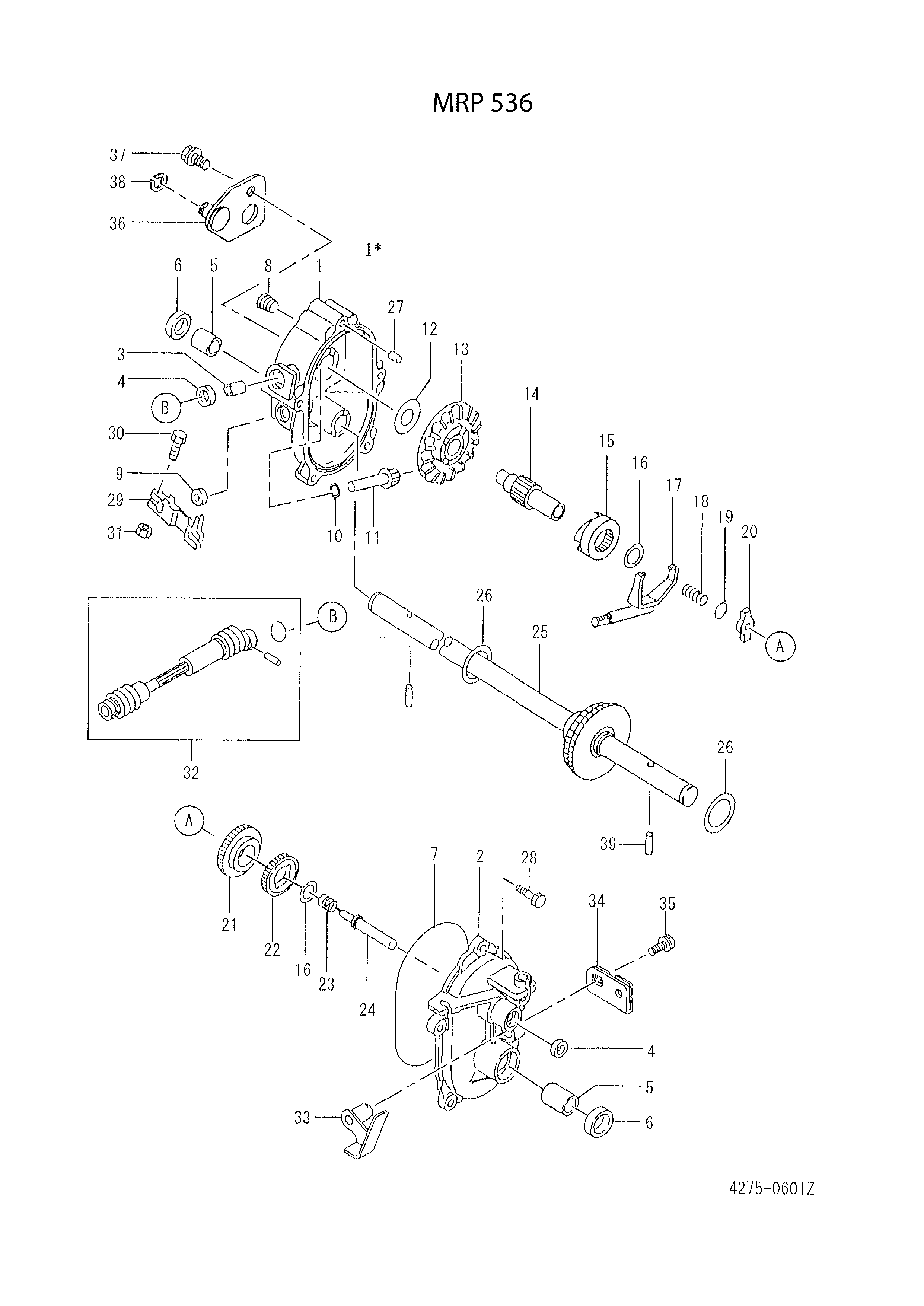

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 1382-1028 | Semi-carter droit | Disponible | Voir la pièce |
| 1* | 1206-1071 | Transmission | Disponible | Voir la pièce |
| 2 | 1382-1022 | Semi-carter gauche | Disponible | Voir la pièce |
| 3 | 1264-1009 | Douille | Disponible | Voir la pièce |
| 4 | 0312-10205 | Joint | Disponible | Voir la pièce |
| 4 | 0312-10205 | Joint | Disponible | Voir la pièce |
| 5 | 1264-1003 | Douille | Disponible | Voir la pièce |
| 5 | 1264-1003 | Douille | Disponible | Voir la pièce |
| 6 | 0312-15245 | Joint | Disponible | Voir la pièce |
| 6 | 0312-15245 | Joint | Disponible | Voir la pièce |
| 7 | 1152-1001 | O-ring | Disponible | Voir la pièce |
| 8 | 1103-1002 | Vis | Disponible | Voir la pièce |
| 9 | 0312-08144 | Joint | Disponible | Voir la pièce |
| 10 | 1262-1001 | Rondelle | Disponible | Voir la pièce |
| 11 | 1207-1005 | Pignon | Disponible | Voir la pièce |
| 12 | 1262-1002 | Rondelle | Disponible | Voir la pièce |
| 13 | 1207-1006 | Pignon | Disponible | Voir la pièce |
| 14 | 1252-1048 | Arbre | Disponible | Voir la pièce |
| 15 | 1227-1002 | Crabot | Disponible | Voir la pièce |
| 16 | 1262-1014 | Rondelle | Disponible | Voir la pièce |
| 16 | 1262-1014 | Rondelle | Disponible | Voir la pièce |
| 17 | 1656-1021 | Fourchette | Disponible | Voir la pièce |
| 18 | 1501-1032 | Ressort | Disponible | Voir la pièce |
| 19 | 1262-1005 | Rondelle | Disponible | Voir la pièce |
| 20 | 1131-1001 | Clavette | Disponible | Voir la pièce |
| 21 | 1207-1041 | Pignon | Disponible | Voir la pièce |
| 22 | 1207-1040 | Pignon | Disponible | Voir la pièce |
| 23 | 1501-1033 | Ressort | Disponible | Voir la pièce |
| 24 | 1653-1014 | Axe | Disponible | Voir la pièce |
| 25 | 1251-1001 | Arbre | Disponible | Voir la pièce |
| 26 | 1262-1004 | Rondelle | Disponible | Voir la pièce |
| 26 | 1262-1004 | Rondelle | Disponible | Voir la pièce |
| 27 | 1117-1007 | Axe de centrage | Disponible | Voir la pièce |
| 28 | 0035-0625 | Vis | Disponible | Voir la pièce |
| 29 | 1657-1015 | Bras | Disponible | Voir la pièce |
| 30 | 1102-1037 | Vis | Disponible | Voir la pièce |
| 31 | 0103-0600 | Ecrou | Disponible | Voir la pièce |
| 32 | 1266-1005 | Cardan | Disponible | Voir la pièce |
| 33 | 1656-1018 | Bras | Disponible | Voir la pièce |
| 34 | 1657-1013 | Bras | Disponible | Voir la pièce |
| 35 | 0016-0610 | Vis | Disponible | Voir la pièce |
| 36 | 1306-1019 | Support | Disponible | Voir la pièce |
| 37 | 0016-0812 | Vis | Disponible | Voir la pièce |
| 38 | 0202-1000 | Rondelle | Disponible | Voir la pièce |
| 39 | 0229-0522 | Axe | Disponible | Voir la pièce |

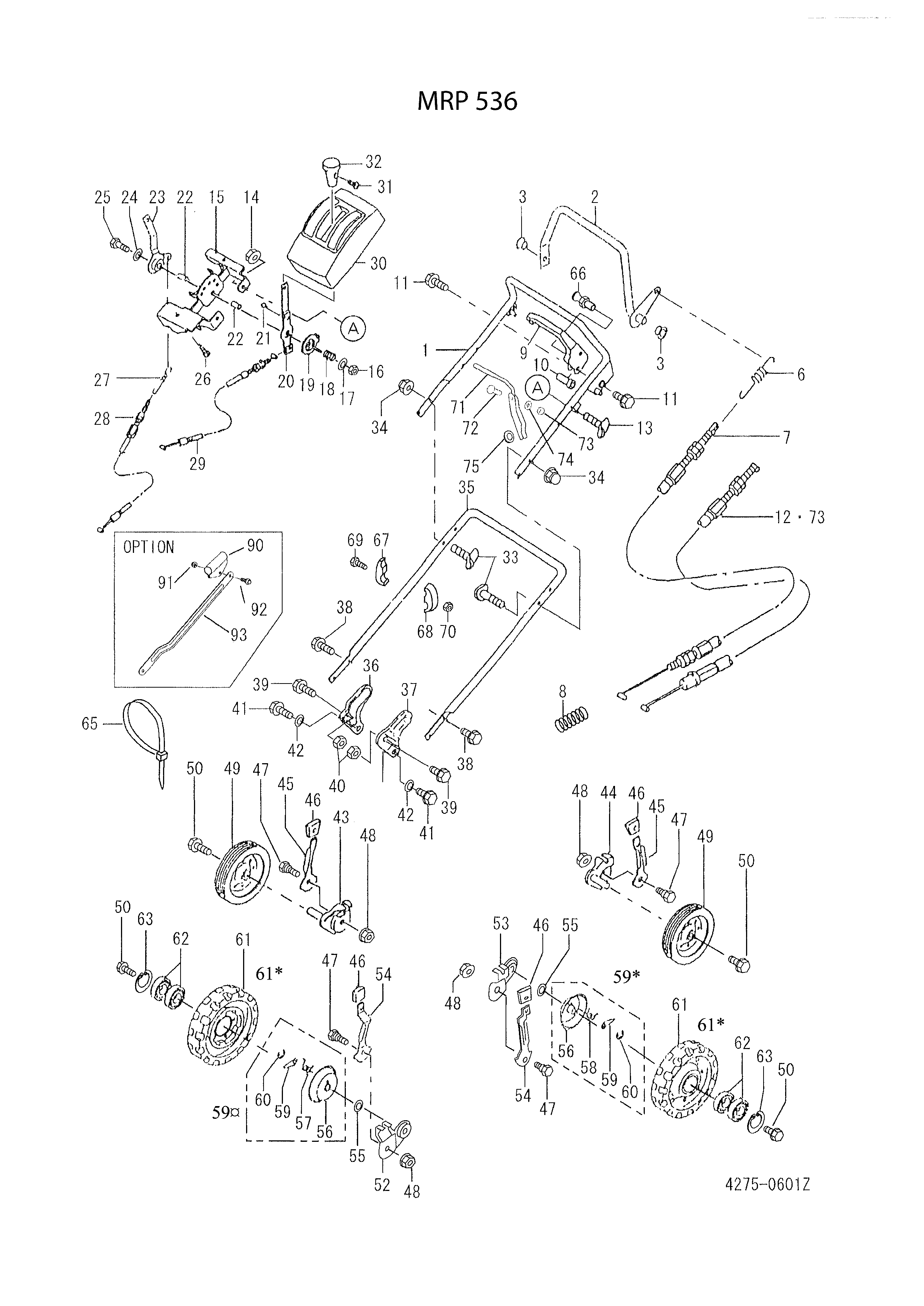

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 1601-1137 | Guidon | Disponible | Voir la pièce |
| 2 | 1601-1138 | Levier avancement | Disponible | Voir la pièce |
| 3 | 1264-1001 | Collier | Disponible | Voir la pièce |
| 3 | 1264-1001 | Collier | Disponible | Voir la pièce |
| 6 | 1502-1016 | Ressort câble avancement | Disponible | Voir la pièce |
| 7 | 1650-1031 | Câble | Disponible | Voir la pièce |
| 8 | 1501-1035 | Ressort | Disponible | Voir la pièce |
| 9 | 1611-1137B | Levier BBC | Disponible | Voir la pièce |
| 10 | 1101-1020 | Vis | Disponible | Voir la pièce |
| 11 | 1105-1001 | Vis | Disponible | Voir la pièce |
| 11 | 1105-1001 | Vis | Disponible | Voir la pièce |
| 12 | 1650-1078 | Câble embrayage | Disponible | Voir la pièce |
| 13 | 1102-1005 | Vis | Disponible | Voir la pièce |
| 14 | 0103-0600 | Ecrou | Disponible | Voir la pièce |
| 15 | 1621-1002 | Plaque | Disponible | Voir la pièce |
| 16 | 0101-0600 | Ecrou | Disponible | Voir la pièce |
| 17 | 1111-1027 | Rondelle | Disponible | Voir la pièce |
| 18 | 1501-1022 | Ressort | Disponible | Voir la pièce |
| 19 | 1111-1028 | Plaque ressort | Disponible | Voir la pièce |
| 20 | 1612-1017 | Levier gaz | Disponible | Voir la pièce |
| 21 | 1132-1001 | Bille | Disponible | Voir la pièce |
| 22 | 1117-1038 | Axe | Disponible | Voir la pièce |
| 22 | 1117-1038 | Axe | Disponible | Voir la pièce |
| 23 | 1611-1052 | Levier | Disponible | Voir la pièce |
| 24 | 1111-1027 | Rondelle | Disponible | Voir la pièce |
| 25 | 0013-0650 | Vis | Disponible | Voir la pièce |
| 26 | 0043-0412 | Vis | Disponible | Voir la pièce |
| 27 | 1502-1018 | Ressort | Disponible | Voir la pièce |
| 28 | 1650-1028 | Câble transmission | Disponible | Voir la pièce |
| 29 | 1650-1072 | Câble gaz | Disponible | Voir la pièce |
| 30 | 1632-1006 | Protection | Disponible | Voir la pièce |
| 31 | 0021-0506 | Vis | Disponible | Voir la pièce |
| 32 | 1604-1005 | Pommeau | Disponible | Voir la pièce |
| 33 | 1102-1003 | Vis | Disponible | Voir la pièce |
| 34 | 1106-1014 | Ecrou borgne | Disponible | Voir la pièce |
| 34 | 1106-1014 | Ecrou borgne | Disponible | Voir la pièce |
| 35 | 1602-1061 | Guidon inférieur | Disponible | Voir la pièce |
| 36 | 1371-1054 | Support guidon droit | Disponible | Voir la pièce |
| 37 | 1371-1055 | Support guidon gauche | Disponible | Voir la pièce |
| 38 | 0016-0816 | Vis | Disponible | Voir la pièce |
| 38 | 0016-0816 | Vis | Disponible | Voir la pièce |
| 39 | 0016-0816 | Vis | Disponible | Voir la pièce |
| 39 | 0016-0816 | Vis | Disponible | Voir la pièce |
| 40 | 0101-0800 | Ecrou | Disponible | Voir la pièce |
| 41 | 0048-0820 | Vis | Disponible | Voir la pièce |
| 41 | 0048-0820 | Vis | Disponible | Voir la pièce |
| 42 | 0153-0800 | Rondelle | Disponible | Voir la pièce |
| 42 | 0153-0800 | Rondelle | Disponible | Voir la pièce |
| 43 | 1361-1040 | Support de roue droite | Disponible | Voir la pièce |
| 44 | 1361-1041 | Support de roue gauche | Disponible | Voir la pièce |
| 45 | 1612-1003 | Levier | Disponible | Voir la pièce |
| 45 | 1612-1003 | Levier | Disponible | Voir la pièce |
| 46 | 1604-1003 | Pommeau | Disponible | Voir la pièce |
| 46 | 1604-1003 | Pommeau | Disponible | Voir la pièce |
| 46 | 1604-1003 | Pommeau | Disponible | Voir la pièce |
| 46 | 1604-1003 | Pommeau | Disponible | Voir la pièce |
| 47 | 1101-1007 | Vis | Disponible | Voir la pièce |
| 47 | 1101-1007 | Vis | Disponible | Voir la pièce |
| 47 | 1101-1007 | Vis | Disponible | Voir la pièce |
| 47 | 1101-1007 | Vis | Disponible | Voir la pièce |
| 48 | 1106-1019 | Ecrou | Disponible | Voir la pièce |
| 48 | 1106-1019 | Ecrou | Disponible | Voir la pièce |
| 48 | 1106-1019 | Ecrou | Disponible | Voir la pièce |
| 48 | 1106-1019 | Ecrou | Disponible | Voir la pièce |
| 49 | 1241-1003 | Roue avant | Disponible | Voir la pièce |
| 49 | 1241-1003 | Roue avant | Disponible | Voir la pièce |
| 50 | 1105-1001 | Vis | Disponible | Voir la pièce |
| 50 | 1105-1001 | Vis | Disponible | Voir la pièce |
| 50 | 1105-1001 | Vis | Disponible | Voir la pièce |
| 50 | 1105-1001 | Vis | Disponible | Voir la pièce |
| 52 | 1361-1008 | Support roue arrière droit | Disponible | Voir la pièce |
| 53 | 1361-1007 | Support roue arrière gauche | Disponible | Voir la pièce |
| 54 | 1612-1004 | Levier arrière | Disponible | Voir la pièce |
| 54 | 1612-1004 | Levier arrière | Disponible | Voir la pièce |
| 55 | 0158-1600 | Rondelle | Disponible | Voir la pièce |
| 55 | 0158-1600 | Rondelle | Disponible | Voir la pièce |
| 56 | 1226-1005 | Cache poussière | Disponible | Voir la pièce |
| 56 | 1226-1005 | Cache poussière | Disponible | Voir la pièce |
| 57 | 1503-1013 | Ressort | Disponible | Voir la pièce |
| 58 | 1503-1014 | Ressort | Disponible | Voir la pièce |
| 59 | 1227-1001 | Cliquet | Disponible | Voir la pièce |
| 59 | 1227-1001 | Cliquet | Disponible | Voir la pièce |
| 59* | 1226-1007 | Ens.cliquet (sauf rep 58) | Disponible | Voir la pièce |
| 59¤ | 1226-1006 | Ens.cliquet (sauf rep 57) | Disponible | Voir la pièce |
| 60 | 0201-0500 | Clips | Disponible | Voir la pièce |
| 60 | 0201-0500 | Clips | Disponible | Voir la pièce |
| 61 | 1241-1009 | Roue arrière | Disponible | Voir la pièce |
| 61 | 1241-1009 | Roue arrière | Disponible | Voir la pièce |
| 61* | 1241-1015 | Roue arrière complète | Disponible | Voir la pièce |
| 61* | 1241-1015 | Roue arrière complète | Disponible | Voir la pièce |
| 62 | 0307-6202 | Roulement | Disponible | Voir la pièce |
| 62 | 0307-6202 | Roulement | Disponible | Voir la pièce |
| 63 | 0203-3500 | Clips | Disponible | Voir la pièce |
| 63 | 0203-3500 | Clips | Disponible | Voir la pièce |
| 65 | 1644-1001 | Attache | Disponible | Voir la pièce |
| 66 | 1681-1001 | Axe de blocage | Disponible | Voir la pièce |
| 67 | 1337-1023 | Glissière | Disponible | Voir la pièce |
| 68 | 1337-1022 | Glissière | Disponible | Voir la pièce |
| 69 | 0035-0635 | Vis | Disponible | Voir la pièce |
| 70 | 0101-0600 | Ecrou | Disponible | Voir la pièce |
| 71 | 1611-1136 | Levier | Disponible | Voir la pièce |
| 72 | 0004-0520 | Vis | Disponible | Voir la pièce |
| 73 | 0107-0500 | Ecrou | Disponible | Voir la pièce |
| 73 | 0107-0500 | Ecrou | Disponible | Voir la pièce |
| 74 | 0152-0500 | Rondelle | Disponible | Voir la pièce |
| 75 | 1552-1037 | Rondelle | Disponible | Voir la pièce |
| 90 | 1343-1003 | Poignée optonnelle | Disponible | Voir la pièce |
| 91 | 1106-1014 | Ecrou borgne | Disponible | Voir la pièce |
| 92 | 0014-0816 | Vis | Disponible | Voir la pièce |
| 93 | 1307-1024 | Support poignée optionnelle | Disponible | Voir la pièce |
