Vue Éclatée OM 43 BP Vers.2015
Retrouvez les pièces détachées, références et repères disponibles pour OM 43 BP Vers.2015.

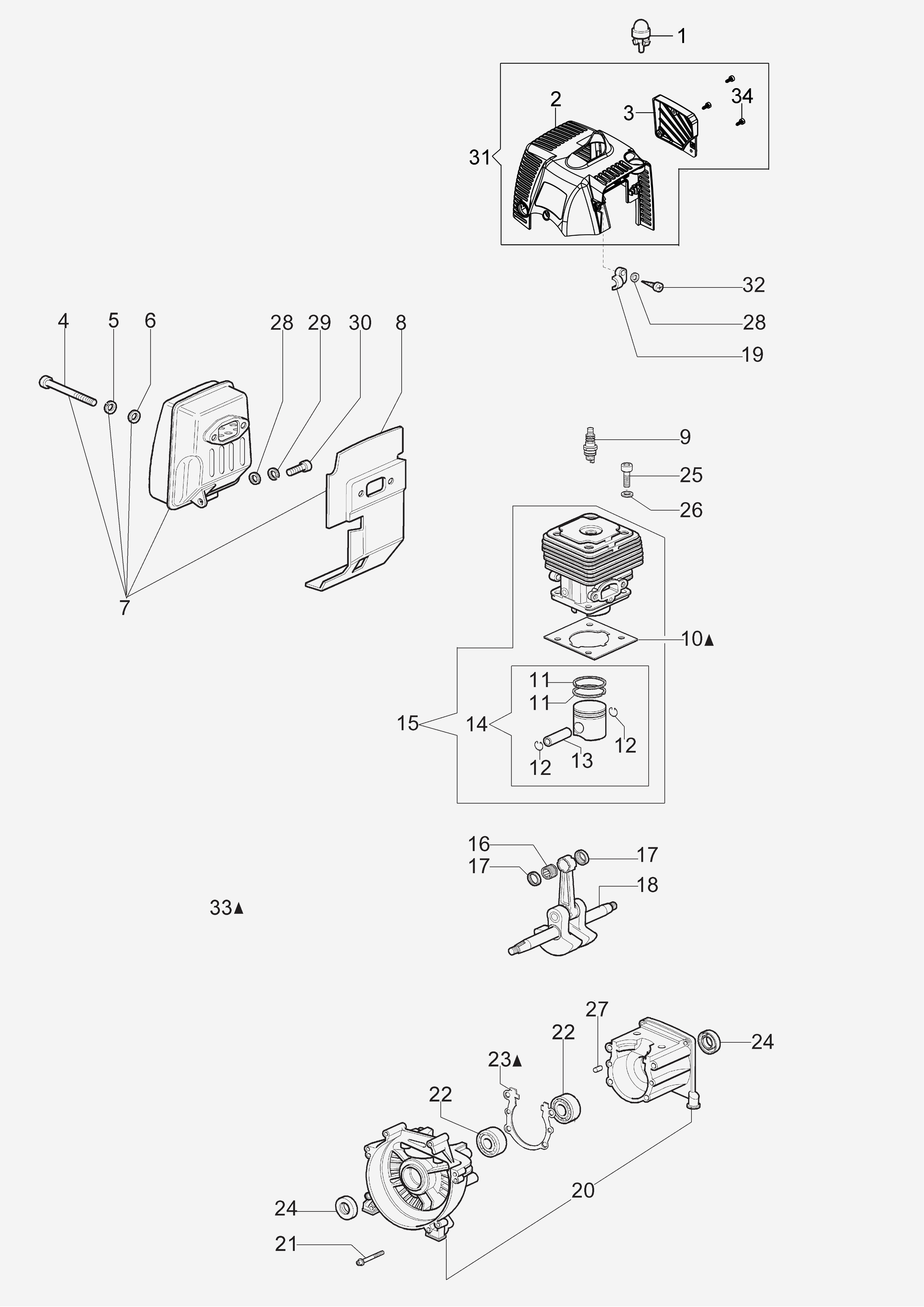

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318817R | Air purge | Non reliée | |
| 2 | 61200078AR | Capot cylindre | Disponible | Voir la pièce |
| 3 | 61330079R | Couvercle | Disponible | Voir la pièce |
| 4 | 3801069R | Vis | Disponible | Voir la pièce |
| 5 | 3819036R | Rondelle | Disponible | Voir la pièce |
| 6 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 7 | 61200061AR | Pot | Non reliée | |
| 8 | 61200063AR | Deflecteur | Non reliée | |
| 9 | 3055115R | Bougie | Non reliée | |
| 10 | 61350272R | Joint | Disponible | Voir la pièce |
| 11 | 074000405R | Segment | Disponible | Voir la pièce |
| 11 | 074000405R | Segment | Disponible | Voir la pièce |
| 12 | 004900061R | Bague | Disponible | Voir la pièce |
| 12 | 004900061R | Bague | Disponible | Voir la pièce |
| 13 | 50110047R | Axe piston | Disponible | Voir la pièce |
| 14 | 50120034A | Piston complet Ø40 | Disponible | Voir la pièce |
| 15 | 61330204 | Cylindre compl. Ø40 | Disponible | Voir la pièce |
| 16 | 50110044R | Roulement | Disponible | Voir la pièce |
| 17 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 17 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 18 | 61200001R | Vilebrequin | Disponible | Voir la pièce |
| 19 | 61200064R | Collier | Disponible | Voir la pièce |
| 20 | 61330067 | Carter moteur complet | Disponible | Voir la pièce |
| 21 | 3860096R | Vis | Disponible | Voir la pièce |
| 22 | 094000006R | Roulement | Disponible | Voir la pièce |
| 22 | 094000006R | Roulement | Disponible | Voir la pièce |
| 23 | 61200006AR | Joint | Disponible | Voir la pièce |
| 24 | 094000099R | Bague | Disponible | Voir la pièce |
| 24 | 094000099R | Bague | Disponible | Voir la pièce |
| 25 | 3801013R | Vis | Disponible | Voir la pièce |
| 26 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 27 | 3023008R | Goupille | Disponible | Voir la pièce |
| 28 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 28 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 29 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 30 | 3801010R | Goupille | Disponible | Voir la pièce |
| 31 | 61330081AR | Kit capot cylindre | Disponible | Voir la pièce |
| 32 | 3960069AR | Vis | Disponible | Voir la pièce |
| 33 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 33 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 33 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 34 | 3893009R | Vis tension | Disponible | Voir la pièce |

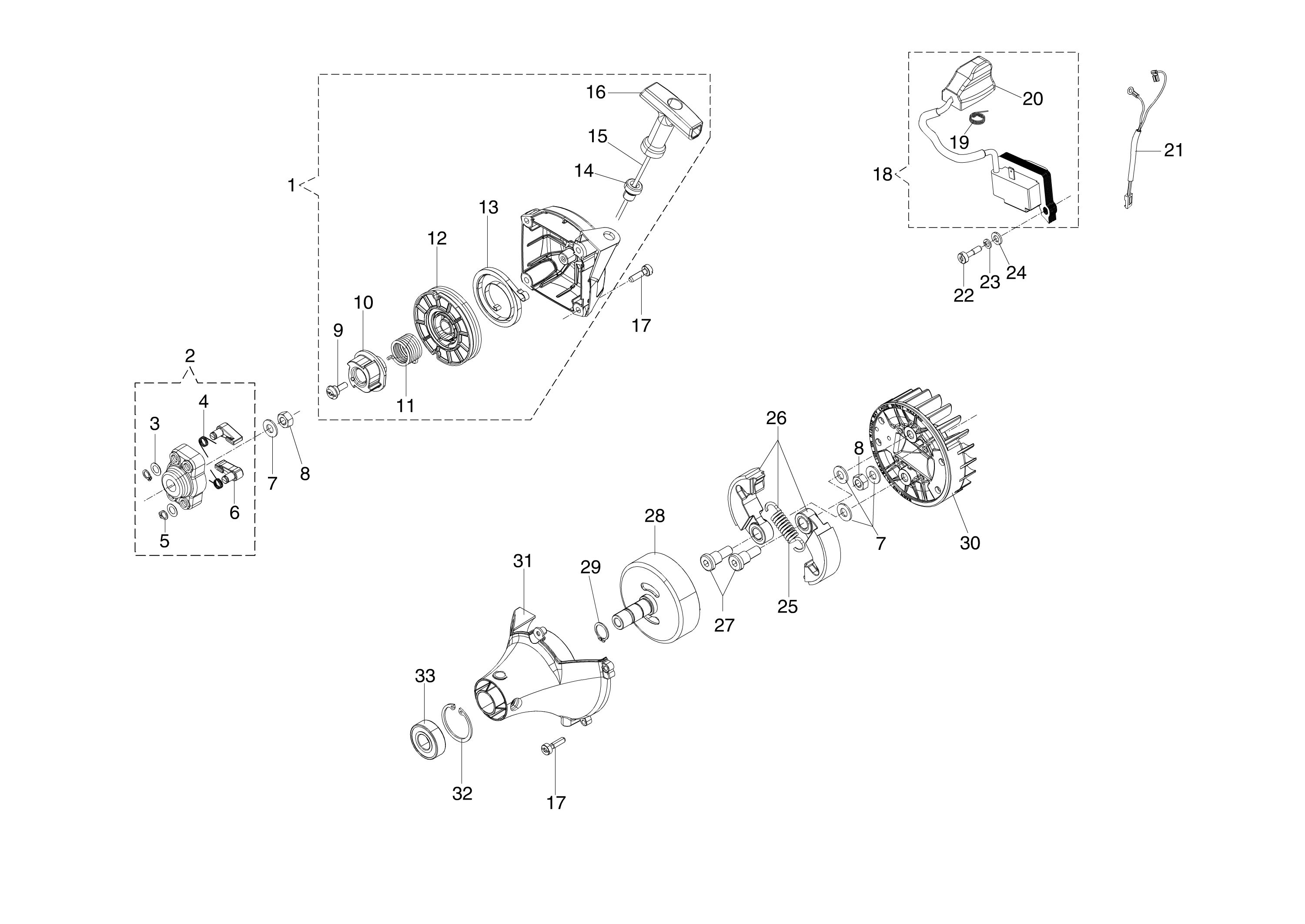

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61332012R | Demarrage complet | Disponible | Voir la pièce |
| 2 | 61252002R | Entraineur | Disponible | Voir la pièce |
| 3 | 3064010R | Bague | Disponible | Voir la pièce |
| 4 | 4191017AR | Ressort | Disponible | Voir la pièce |
| 5 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 6 | 4191016R | Cliquet | Disponible | Voir la pièce |
| 7 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 7 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 8 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 8 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 9 | 50160024 | Vis | Disponible | Voir la pièce |
| 10 | 61350204AR | Couronne | Disponible | Voir la pièce |
| 11 | 61350203BR | Ressort | Disponible | Voir la pièce |
| 12 | 61350139R | Poulie de demarra | Disponible | Voir la pièce |
| 13 | 004000132R | Ressort | Non reliée | |
| 14 | 072700089R | Bague | Disponible | Voir la pièce |
| 15 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 16 | 61200015R | Poignée de démarrage | Disponible | Voir la pièce |
| 17 | 3801010R | Goupille | Disponible | Voir la pièce |
| 17 | 3801010R | Goupille | Disponible | Voir la pièce |
| 18 | 61250015CR | Bobine | Non reliée | |
| 19 | 50050127R | Ressort | Non reliée | |
| 20 | 61200012AR | Capot de bougie | Disponible | Voir la pièce |
| 21 | 61250216R | Cable | Disponible | Voir la pièce |
| 22 | 3801013R | Vis | Disponible | Voir la pièce |
| 23 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 24 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 25 | 4191028R | Ressort | Disponible | Voir la pièce |
| 26 | 4191153BR | Embrayage | Non reliée | |
| 27 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 28 | 4193005R | Cloche embrayage | Disponible | Voir la pièce |
| 29 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 30 | 61250014AR | Volant | Disponible | Voir la pièce |
| 31 | 62040029R | Carter | Disponible | Voir la pièce |
| 32 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3035042R | Roulement | Disponible | Voir la pièce |

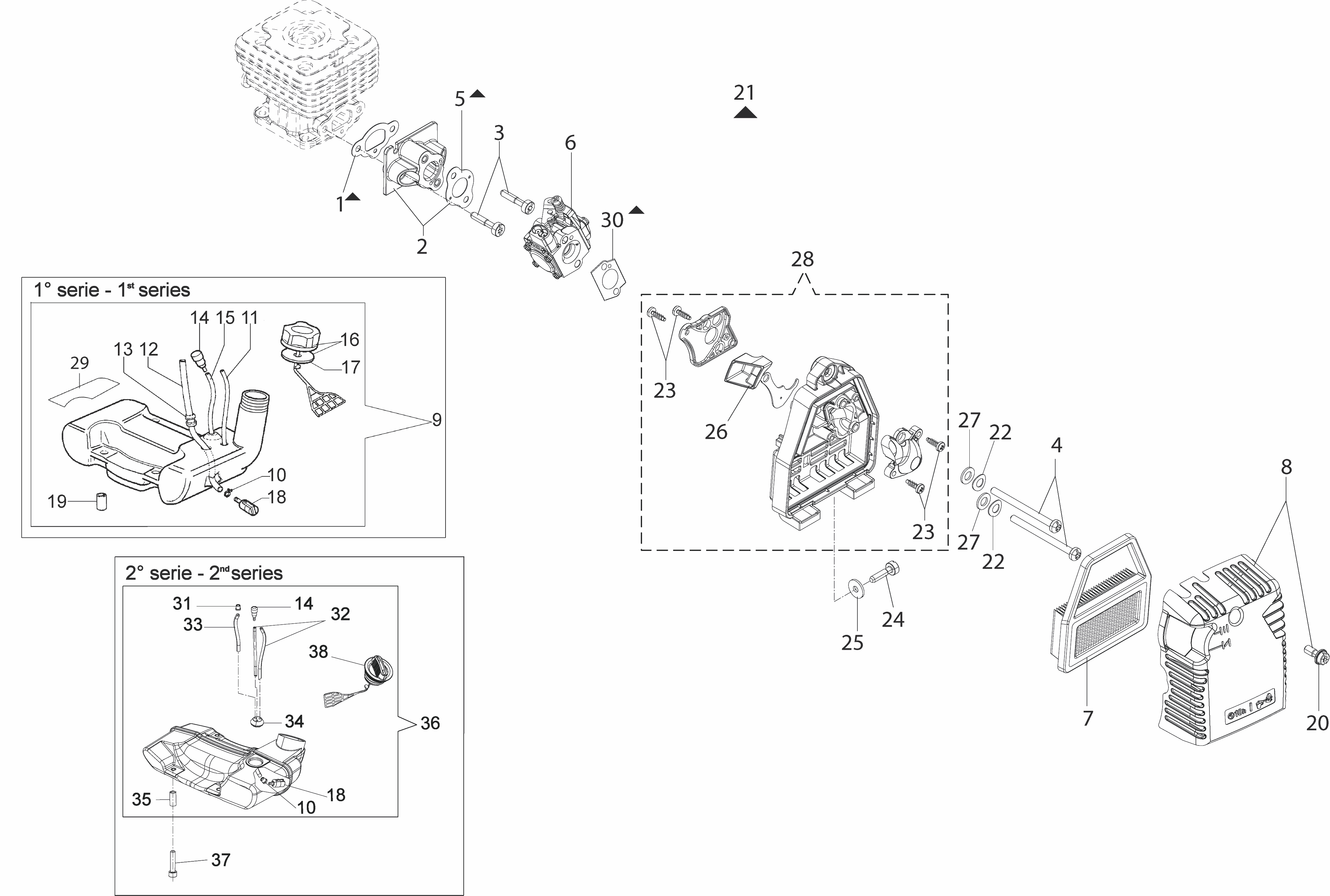

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61200019AR | Joint | Disponible | Voir la pièce |
| 2 | 61200198 | Bride termique | Disponible | Voir la pièce |
| 3 | 3801015R | Vis | Disponible | Voir la pièce |
| 4 | 3891067R | Vis | Disponible | Voir la pièce |
| 5 | 61200196AR | Joint | Disponible | Voir la pièce |
| 6 | 2318728R | Carburateur WT-1129 | Disponible | Voir la pièce |
| 7 | 61380013AR | Filtre aire | Non reliée | |
| 8 | 61330113 | Couvercle filtre | Disponible | Voir la pièce |
| 9 | 61390010 | Reservoir complet | Disponible | Voir la pièce |
| 10 | 4098377R | Bande | Disponible | Voir la pièce |
| 10 | 4098377R | Bande | Disponible | Voir la pièce |
| 11 | 61350328R | Tuyau | Disponible | Voir la pièce |
| 12 | 3073014AR | Tuyau | Non reliée | |
| 13 | 4161211R | Passetube | Disponible | Voir la pièce |
| 14 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 14 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 15 | 61250228R | Tuyau | Disponible | Voir la pièce |
| 16 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 17 | 61070006R | Joint | Disponible | Voir la pièce |
| 18 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 18 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 19 | 61250143R | Entretoise | Disponible | Voir la pièce |
| 20 | 61330040AR | Vis | Disponible | Voir la pièce |
| 21 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 21 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 21 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 21 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 22 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 22 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 23 | 3960087AR | Vis | Disponible | Voir la pièce |
| 23 | 3960087AR | Vis | Disponible | Voir la pièce |
| 24 | 3891048R | Vis | Disponible | Voir la pièce |
| 25 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 26 | 61380074AR | Levier starter | Disponible | Voir la pièce |
| 27 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 27 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 28 | 61202067 | Kit support filtre à air | Disponible | Voir la pièce |
| 29 | 61210047R | Protection | Disponible | Voir la pièce |
| 30 | 61350155R | Flasque | Disponible | Voir la pièce |
| 31 | 61280105 | Bande | Disponible | Voir la pièce |
| 32 | 58070224R | Tuyau | Disponible | Voir la pièce |
| 33 | 3073023AR | Tuyau | Disponible | Voir la pièce |
| 34 | 61510119AR | Passetube | Disponible | Voir la pièce |
| 35 | 61070015R | Entretoise | Disponible | Voir la pièce |
| 36 | 61330135BR | Kit complet de réservoir | Non reliée | |
| 37 | 3801013R | Vis | Disponible | Voir la pièce |
| 38 | 50072009R | Bouchon | Disponible | Voir la pièce |

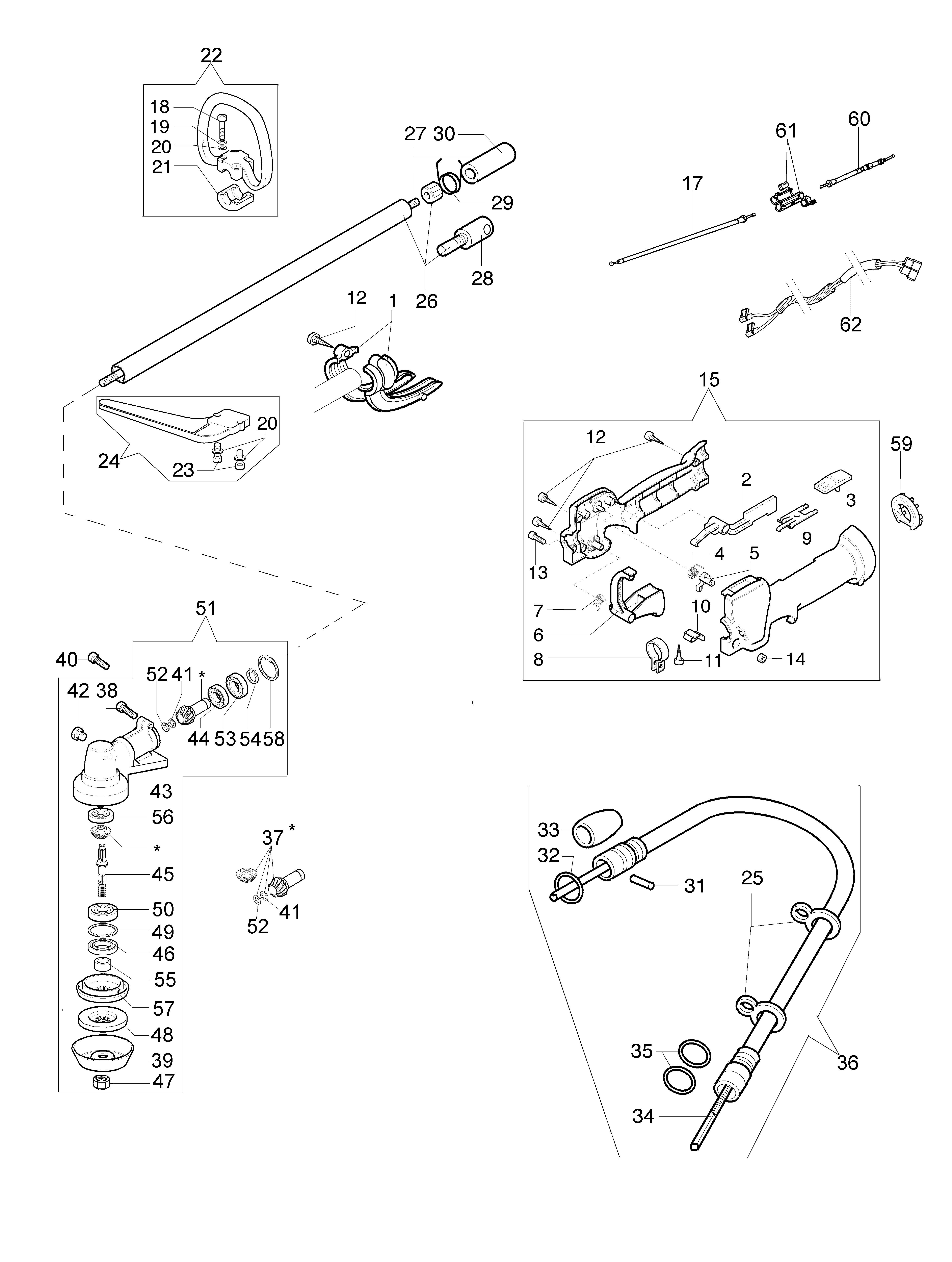

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4197056AR | Protection compl. | Disponible | Voir la pièce |
| 2 | 61040050AR | Levier | Disponible | Voir la pièce |
| 3 | 61040051R | Curseur | Non reliée | |
| 4 | 61040057R | Ressort | Disponible | Voir la pièce |
| 5 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 6 | 61040049R | Levier accelerateur | Non reliée | |
| 7 | 61040056R | Ressort | Disponible | Voir la pièce |
| 8 | 61010019R | Bande | Disponible | Voir la pièce |
| 9 | 61040053R | Bride | Disponible | Voir la pièce |
| 10 | 61040054R | Bride | Disponible | Voir la pièce |
| 11 | 3960061AR | Vis | Disponible | Voir la pièce |
| 12 | 3960067AR | Vis | Disponible | Voir la pièce |
| 12 | 3960067AR | Vis | Disponible | Voir la pièce |
| 13 | 3801011R | Vis | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 15 | 61012006AR | Poignee | Non reliée | |
| 17 | 62040026R | Cable accellerateur | Disponible | Voir la pièce |
| 18 | 3801017R | Vis | Disponible | Voir la pièce |
| 19 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 20 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 20 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 21 | 61010024R | Collier | Disponible | Voir la pièce |
| 22 | 61032012R | Poignee | Disponible | Voir la pièce |
| 23 | 3801015R | Vis | Disponible | Voir la pièce |
| 24 | 61042026R | Protection | Disponible | Voir la pièce |
| 25 | 62020012 | Fixage | Disponible | Voir la pièce |
| 26 | 61390012R | Tuyau | Non reliée | |
| 27 | 4197019R | Arbre | Disponible | Voir la pièce |
| 28 | 62042012R | Tuyau | Disponible | Voir la pièce |
| 29 | 4193078R | Ressort | Non reliée | |
| 30 | 4197004R | Connection | Disponible | Voir la pièce |
| 31 | 3022010 | Goupille | Disponible | Voir la pièce |
| 32 | 3049009 | Bague or | Disponible | Voir la pièce |
| 33 | 4197062 | Protection | Disponible | Voir la pièce |
| 34 | 62040046R | Arbre trasmission | Disponible | Voir la pièce |
| 35 | 3049008R | Bague or | Disponible | Voir la pièce |
| 36 | 62040048R | Flexible | Disponible | Voir la pièce |
| 37 | 61040132A | Kit engranages | Disponible | Voir la pièce |
| 37 | 61040132A | Kit engranages | Disponible | Voir la pièce |
| 37 | 61040132A | Kit engranages | Disponible | Voir la pièce |
| 38 | 3901016 | Vis | Disponible | Voir la pièce |
| 39 | 61110074AR | Protection | Non reliée | |
| 40 | 3901008R | Vis | Disponible | Voir la pièce |
| 41 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 41 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 42 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 43 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 44 | 3034008R | Roulement | Disponible | Voir la pièce |
| 45 | 61250054R | Pivot | Disponible | Voir la pièce |
| 46 | 3050018R | Bague | Disponible | Voir la pièce |
| 47 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 48 | 4179089R | Flasque | Disponible | Voir la pièce |
| 49 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 50 | 3034012R | Roulement | Non reliée | |
| 51 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 52 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 52 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 53 | 3035230R | Roulement | Disponible | Voir la pièce |
| 54 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 55 | 61040066R | Entretoise | Non reliée | |
| 56 | 3034218R | Roulement | Disponible | Voir la pièce |
| 57 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 58 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 59 | 4197072 | Crochet | Disponible | Voir la pièce |
| 60 | 62040025R | Cable accellerateur | Disponible | Voir la pièce |
| 61 | 044000058A | Joint | Disponible | Voir la pièce |
| 62 | 61250178R | Cable | Disponible | Voir la pièce |

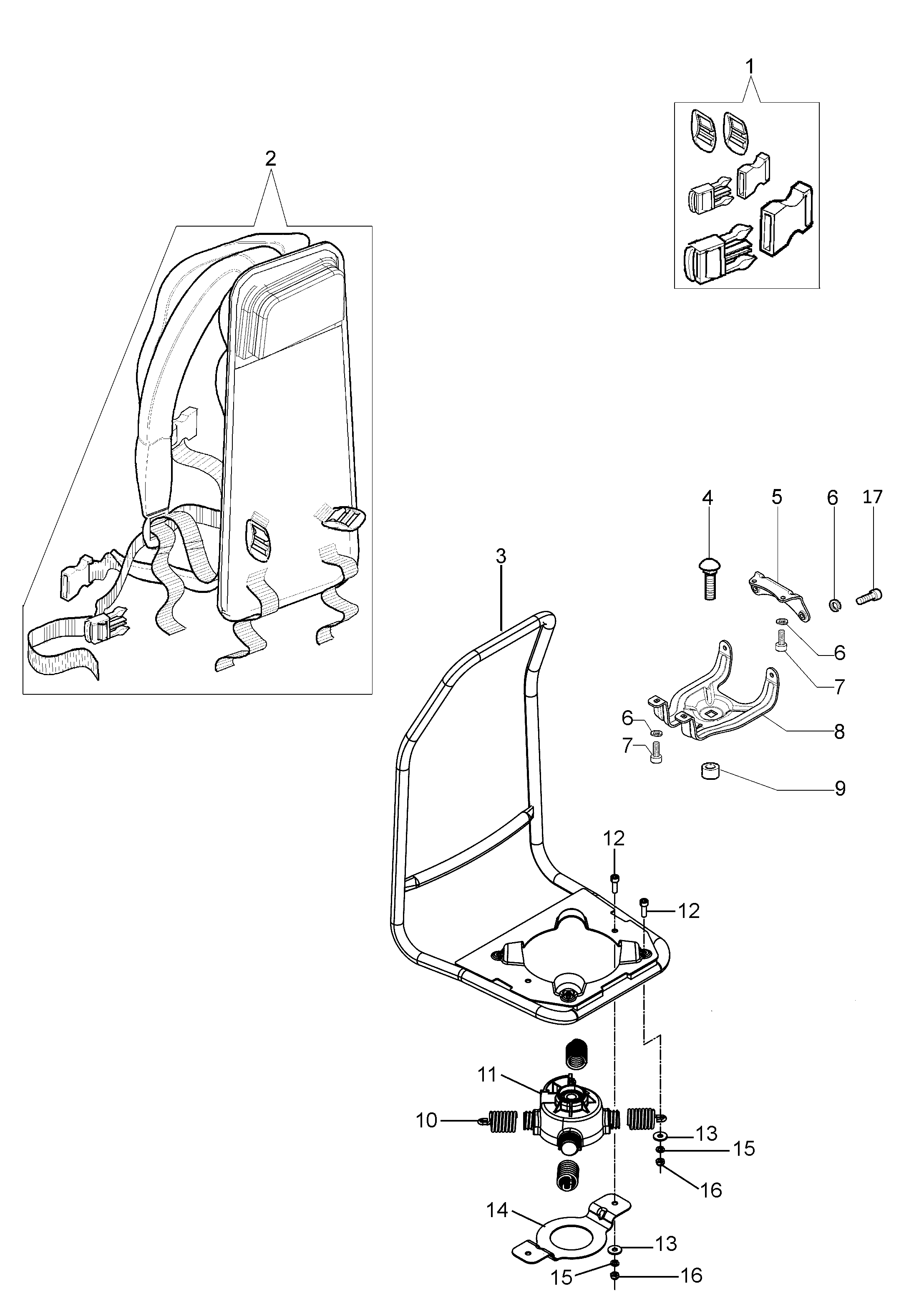

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 62022030 | Kit accrochages | Disponible | Voir la pièce |
| 2 | 61390002R | Harnais | Disponible | Voir la pièce |
| 3 | 61390001R | Châssis | Disponible | Voir la pièce |
| 4 | 3910024R | Vis | Disponible | Voir la pièce |
| 5 | 62040024R | Bride | Disponible | Voir la pièce |
| 6 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 6 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 6 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 7 | 3801013R | Vis | Disponible | Voir la pièce |
| 7 | 3801013R | Vis | Disponible | Voir la pièce |
| 8 | 62040023AR | Support | Disponible | Voir la pièce |
| 9 | 62030020R | Entretoise | Disponible | Voir la pièce |
| 10 | 61400174R | Ressort | Disponible | Voir la pièce |
| 11 | 62030067R | Moyeu | Disponible | Voir la pièce |
| 12 | 3801011R | Vis | Disponible | Voir la pièce |
| 12 | 3801011R | Vis | Disponible | Voir la pièce |
| 13 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 13 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 14 | 61390009R | Plaque de fixation | Disponible | Voir la pièce |
| 15 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 15 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 16 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 16 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |

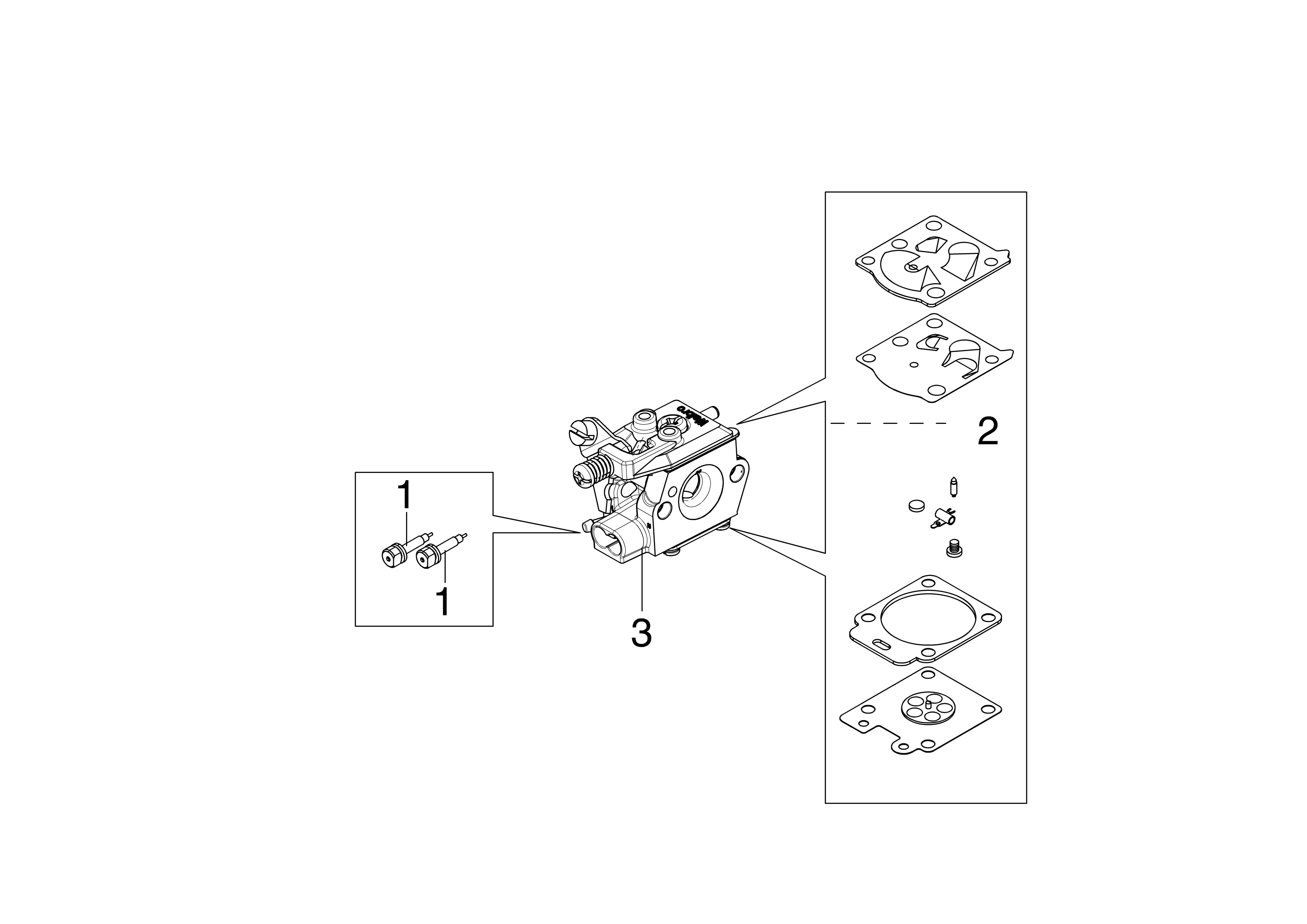

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318779 | Vis de reglage MIN | Disponible | Voir la pièce |
| 1 | 2318779 | Vis de reglage MIN | Disponible | Voir la pièce |
| 2 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318728R | Carburateur WT-1129 | Disponible | Voir la pièce |

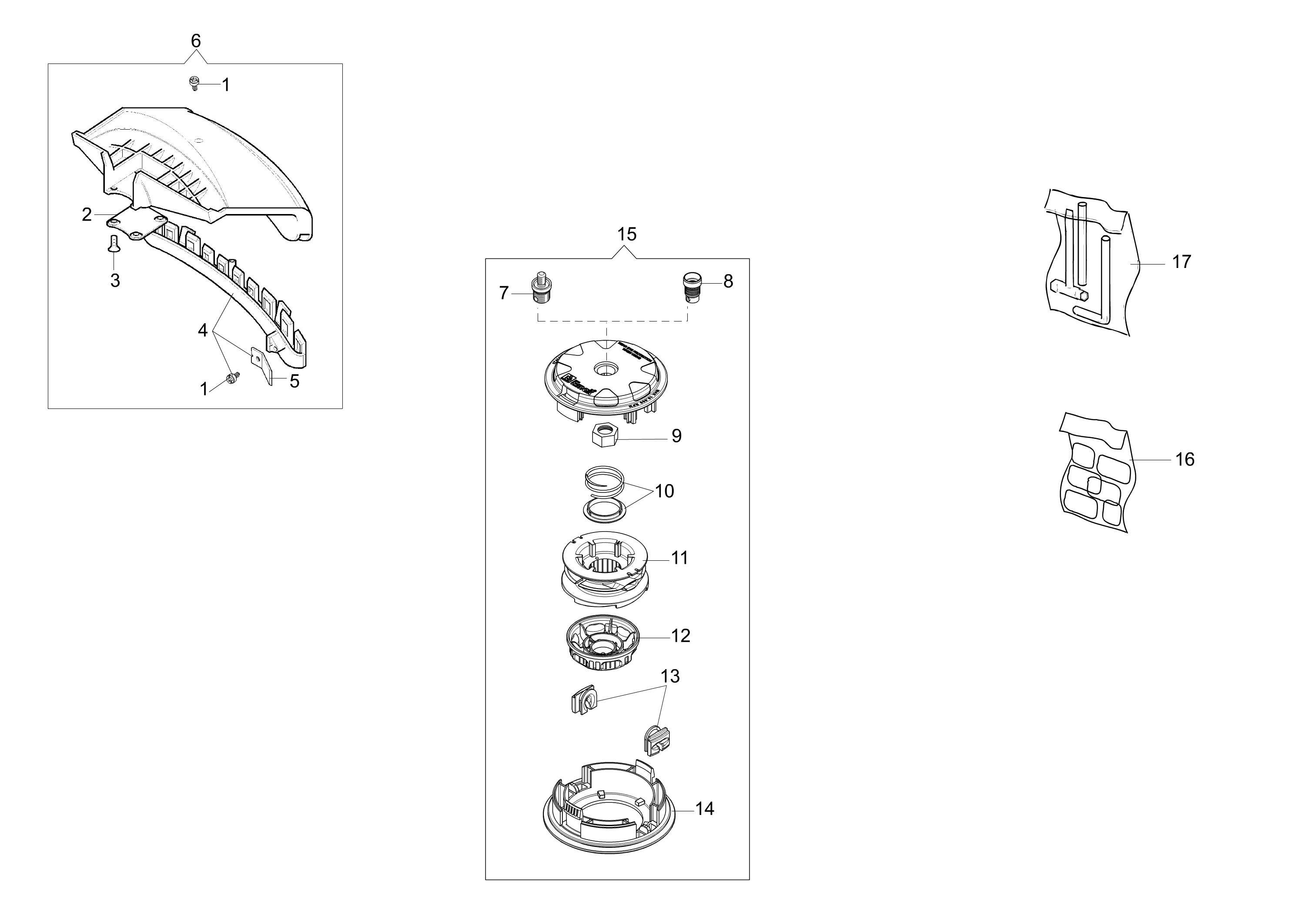

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 3 | 3802004DR | Vis | Disponible | Voir la pièce |
| 4 | 61330252 | Bande | Non reliée | |
| 5 | 4174275R | Lame | Disponible | Voir la pièce |
| 6 | 61280332 | Kit protection | Non reliée | |
| 7 | 63120042R | Insert (male) | Non reliée | |
| 8 | 63120041R | Insert | Non reliée | |
| 9 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 10 | 63120031R | Kit ressor | Disponible | Voir la pièce |
| 11 | 63120020AR | Bobine | Disponible | Voir la pièce |
| 12 | 63120007AR | Pommeau | Non reliée | |
| 13 | 63120001R | Bague | Disponible | Voir la pièce |
| 14 | 63120005R | Couvercle | Disponible | Voir la pièce |
| 15 | 63129008 | Tete Load&Go | Disponible | Voir la pièce |
| 16 | 61330075 | Kit etiquettes | Disponible | Voir la pièce |
| 17 | 61012010R | Kit outils | Non reliée |
