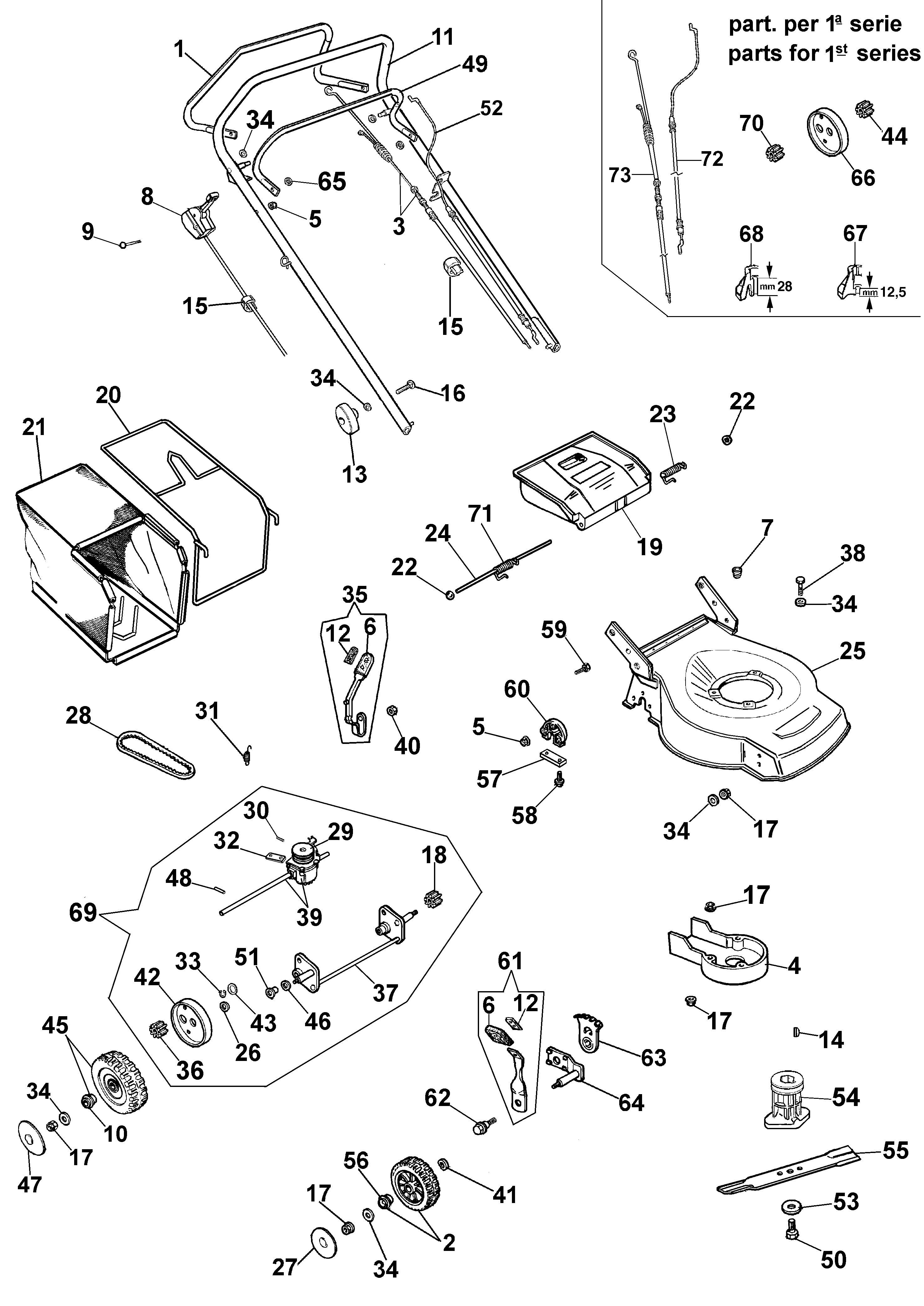

Vue Éclatée G 47 TAS
Retrouvez les pièces détachées, références et repères disponibles pour G 47 TAS.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060105R | Levier traction | Disponible | Voir la pièce |
| 2 | 66110281 | Kit roue | Disponible | Voir la pièce |
| 3 | 66060058CR | Câble traction | Non reliée | |
| 4 | 66030033R | Protection | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 6 | 66032066 | Pommeau | Disponible | Voir la pièce |
| 6 | 66032066 | Pommeau | Disponible | Voir la pièce |
| 7 | 66030038R | Passe-cable | Non reliée | |
| 8 | 66060077AR | Cable accellerateur | Disponible | Voir la pièce |
| 9 | 3910019R | Vis | Non reliée | |
| 10 | 66030057R | Roulement | Disponible | Voir la pièce |
| 11 | 66060104AR | Guidon | Disponible | Voir la pièce |
| 12 | 66032066 | Pommeau | Disponible | Voir la pièce |
| 12 | 66032066 | Pommeau | Disponible | Voir la pièce |
| 13 | 4119013AR | Poignée de serrage | Non reliée | |
| 14 | 8202126R | Clavette | Disponible | Voir la pièce |
| 15 | 66060231R | Bande | Disponible | Voir la pièce |
| 15 | 66060231R | Bande | Disponible | Voir la pièce |
| 16 | 3910015R | Vis | Non reliée | |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 18 | 66070437R | Pignon gauche | Disponible | Voir la pièce |
| 19 | 66030002 | Fermature | Disponible | Voir la pièce |
| 20 | 66030006AR | Châssis | Disponible | Voir la pièce |
| 21 | 66030198R | Grille | Disponible | Voir la pièce |
| 22 | 3045034R | Arret | Non reliée | |
| 22 | 3045034R | Arret | Non reliée | |
| 23 | 66030019 | Ressort | Disponible | Voir la pièce |
| 24 | 66030247 | Pivot | Disponible | Voir la pièce |
| 25 | 66030254 | Chassis | Disponible | Voir la pièce |
| 26 | 3916015R | Rondelle | Disponible | Voir la pièce |
| 27 | 66100126R | Enjoliveur | Non reliée | |
| 28 | 66030037R | Courroie | Non reliée | |
| 29 | 66071084R | Poulie | Disponible | Voir la pièce |
| 30 | 3022020R | Goupille | Disponible | Voir la pièce |
| 31 | 66030055R | Ressort | Disponible | Voir la pièce |
| 32 | 66030054 | Plaque | Disponible | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 35 | 66030034R | Levier | Disponible | Voir la pièce |
| 36 | 66070436R | Pignon droite | Disponible | Voir la pièce |
| 37 | 66030229 | Pont | Disponible | Voir la pièce |
| 38 | 3806076R | Vis | Disponible | Voir la pièce |
| 39 | 66030230 | Boite trasmission | Disponible | Voir la pièce |
| 40 | 3911008R | Ecrou | Disponible | Voir la pièce |
| 41 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 42 | 66030231 | Enjoliveur | Disponible | Voir la pièce |
| 43 | 66030044R | Entretoise | Non reliée | |
| 44 | 66032026 | Pignon | Disponible | Voir la pièce |
| 45 | 66062097 | Kit roue | Non reliée | |
| 46 | 8202311R | Bague | Disponible | Voir la pièce |
| 47 | 66030145R | Enjoliveur | Disponible | Voir la pièce |
| 48 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 49 | 66060106R | Levier | Disponible | Voir la pièce |
| 50 | 3906150R | Vis | Disponible | Voir la pièce |
| 51 | 66060030R | Bague | Disponible | Voir la pièce |
| 52 | 66030248R | Câble frein 1513mm | Disponible | Voir la pièce |
| 53 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 54 | 66030036 | Moyeu compl. | Non reliée | |
| 55 | 66110594R | Lame mulching | Disponible | Voir la pièce |
| 56 | 66030081R | Roulement | Non reliée | |
| 57 | 66030039 | Plaque | Disponible | Voir la pièce |
| 58 | 3960031R | Vis | Disponible | Voir la pièce |
| 59 | 3801022R | Vis | Non reliée | |
| 60 | 66110781R | Support | Non reliée | |
| 61 | 66030014 | Levier | Disponible | Voir la pièce |
| 62 | 66030015A | Pivot | Disponible | Voir la pièce |
| 63 | 66030013 | Secteur | Disponible | Voir la pièce |
| 64 | 66030045 | Support | Disponible | Voir la pièce |
| 65 | 3045033R | Bague | Non reliée | |
| 66 | 66030041 | Enjoliveur | Disponible | Voir la pièce |
| 67 | 66030089 | Moyeu | Disponible | Voir la pièce |
| 68 | 66030003AR | Moyeu Ø22,2mm | Disponible | Voir la pièce |
| 69 | 66032036 | Boite trasmission | Disponible | Voir la pièce |
| 70 | 66032029 | Pignon | Disponible | Voir la pièce |
| 71 | 66070063AR | Ressort | Disponible | Voir la pièce |
| 72 | 66010009 | Câble frein 1428mm | Disponible | Voir la pièce |
| 73 | 66030050R | Cable traction | Disponible | Voir la pièce |
