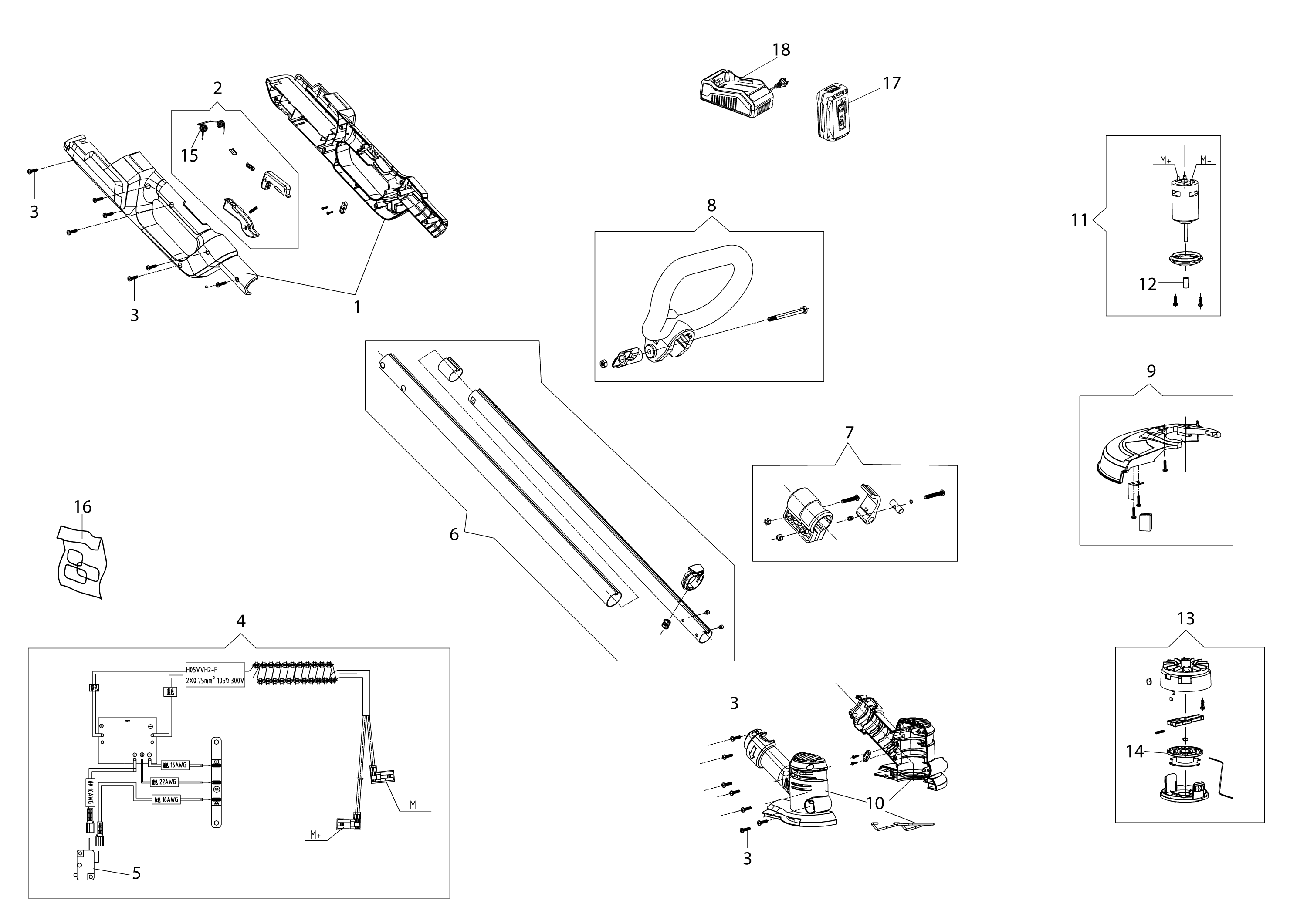

Vue Éclatée BC 200 Li-Ion
Retrouvez les pièces détachées, références et repères disponibles pour BC 200 Li-Ion.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 54010055 | Jeu carter | Disponible | Voir la pièce |
| 2 | 54010056 | Kit leviers | Disponible | Voir la pièce |
| 3 | YT000164 | Vis | Disponible | Voir la pièce |
| 3 | YT000164 | Vis | Disponible | Voir la pièce |
| 3 | YT000164 | Vis | Disponible | Voir la pièce |
| 3 | YT000164 | Vis | Disponible | Voir la pièce |
| 4 | YT000224 | Schéma électrique | Disponible | Voir la pièce |
| 5 | YT000225 | Interrupteur | Disponible | Voir la pièce |
| 6 | 54010057 | Kit tige | Disponible | Voir la pièce |
| 7 | 54010058 | Manchon | Disponible | Voir la pièce |
| 8 | YT000239 | Poignee | Disponible | Voir la pièce |
| 9 | YT000240 | Protection | Disponible | Voir la pièce |
| 10 | 54010059 | Jeu coussinet | Disponible | Voir la pièce |
| 11 | YT000244 | Moteur électrique | Disponible | Voir la pièce |
| 12 | YT000245 | Couverture | Disponible | Voir la pièce |
| 13 | YT000246 | Tete | Disponible | Voir la pièce |
| 14 | YT000247 | Bobine | Disponible | Voir la pièce |
| 15 | 54010056 | Kit leviers | Disponible | Voir la pièce |
| 16 | 54010063 | Kit etiquettes | Disponible | Voir la pièce |
| 17 | 54019103 | Batterie | Non reliée | |
| 18 | 54019102 | Charge batterie | Disponible | Voir la pièce |
