Vue Éclatée 433 BP
Retrouvez les pièces détachées, références et repères disponibles pour 433 BP.

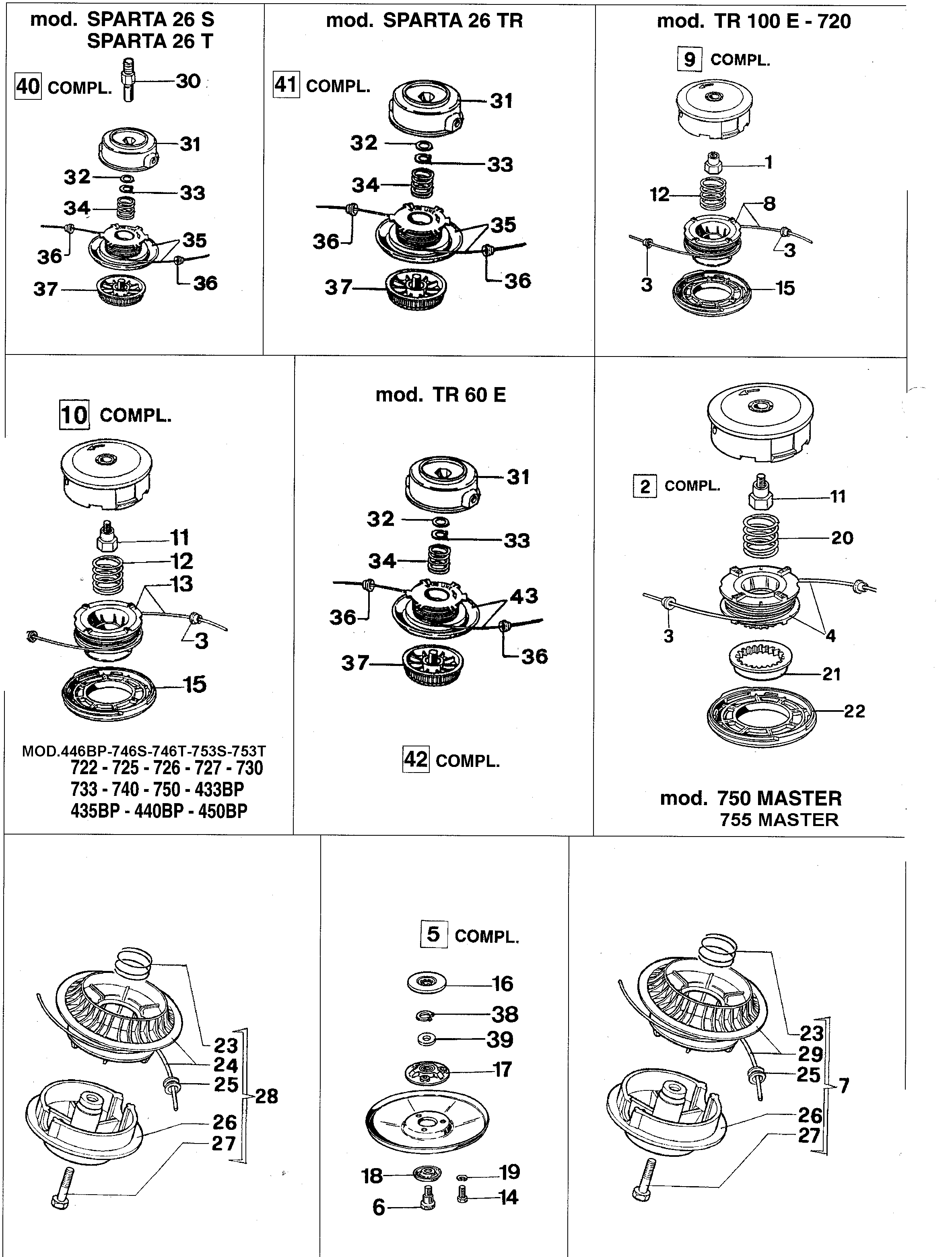

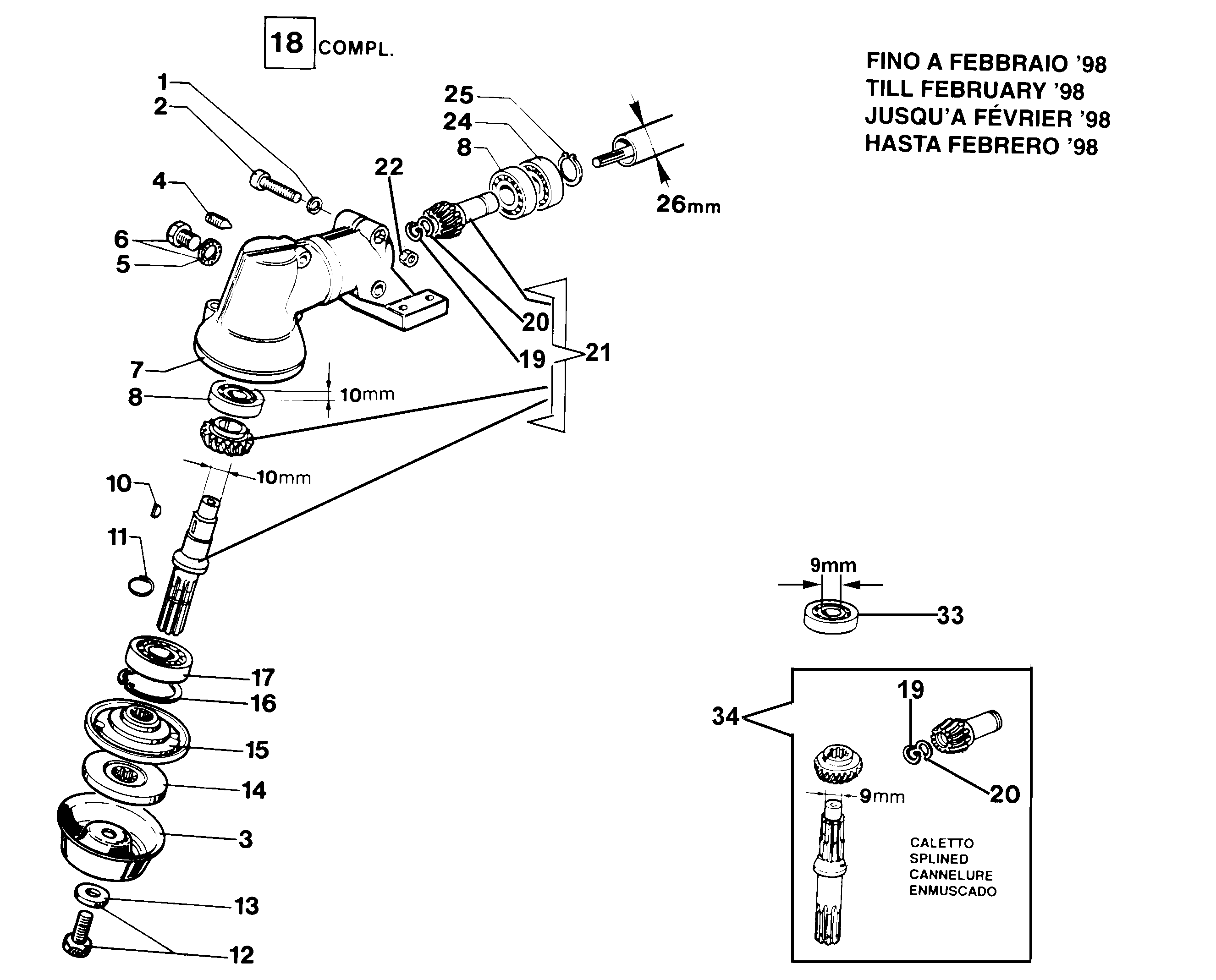

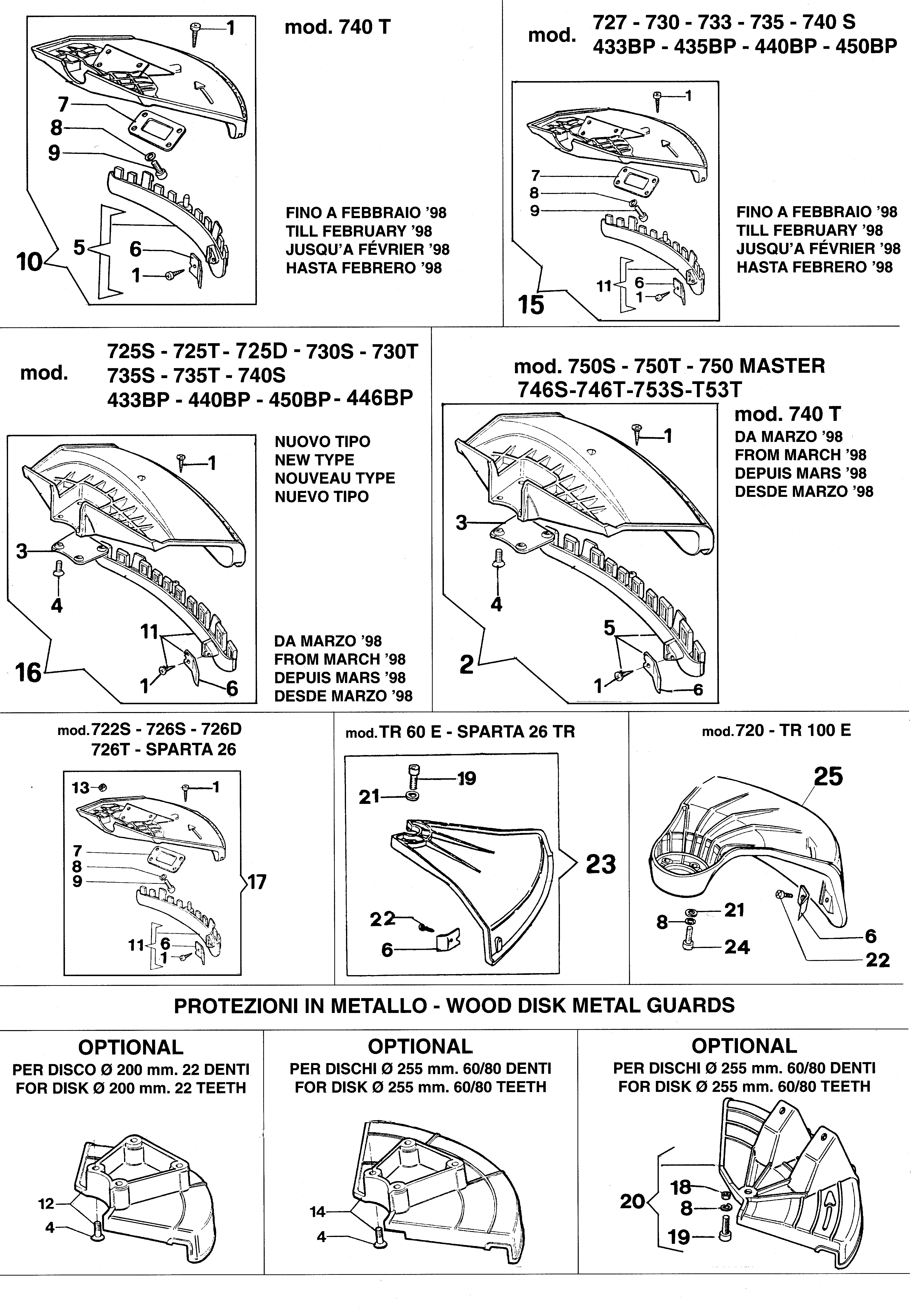

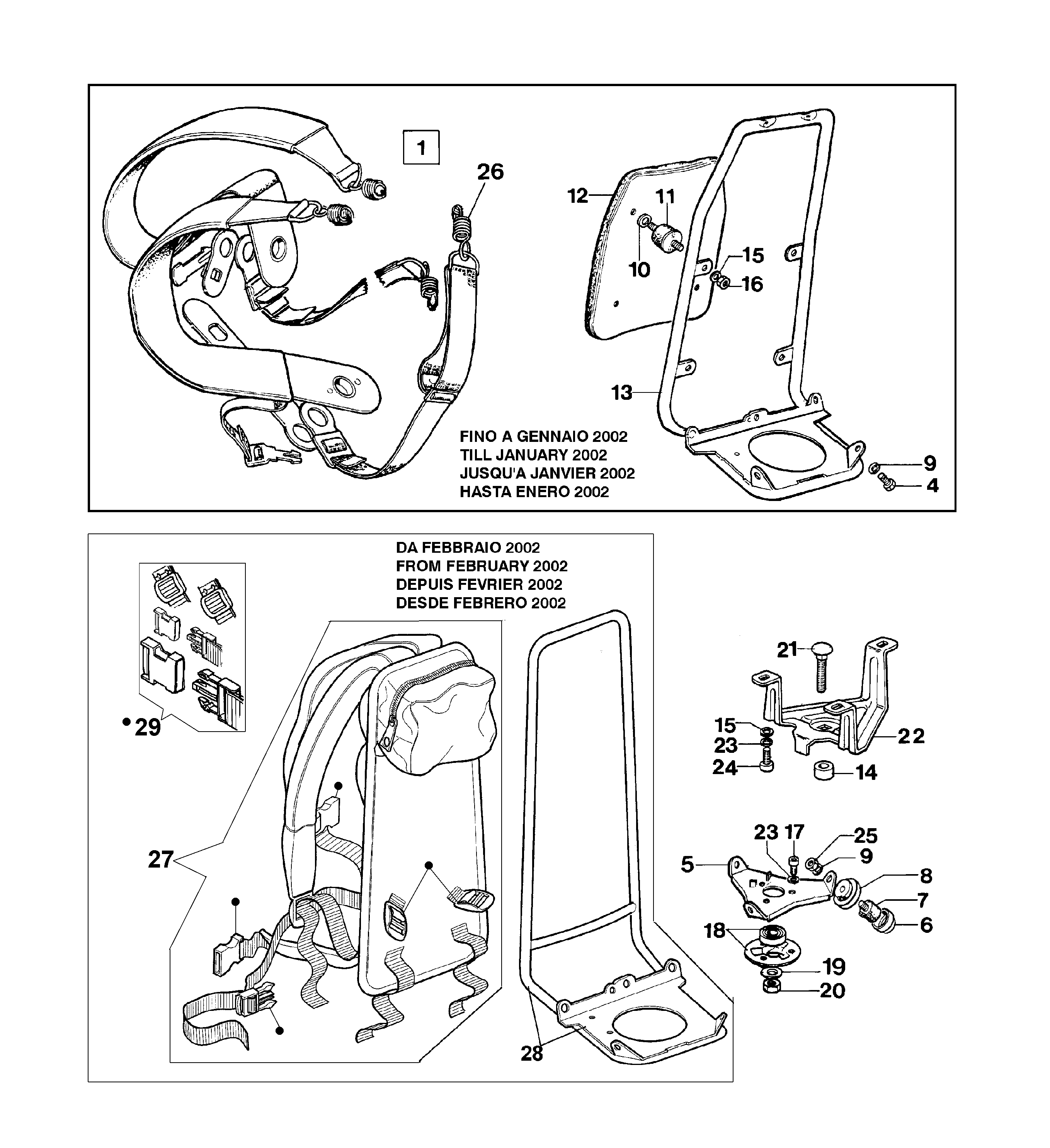

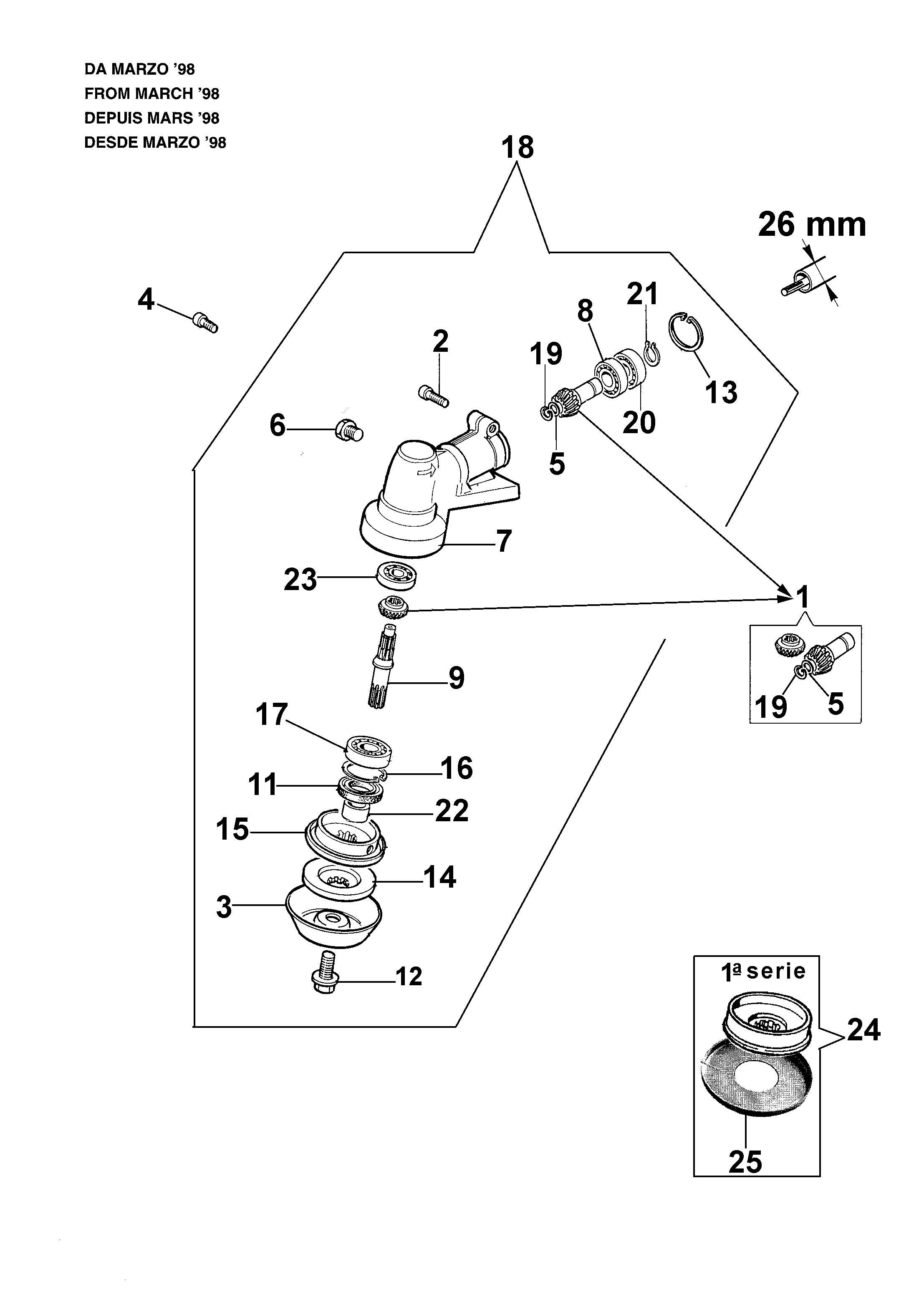

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 2 | 3801015R | Vis | Disponible | Voir la pièce |
| 3 | 4100456R | Protection | Non reliée | |
| 4 | 3805010 | Vis | Disponible | Voir la pièce |
| 5 | 4179141R | Rondelle | Disponible | Voir la pièce |
| 6 | 4138428 | Bouchon | Disponible | Voir la pièce |
| 7 | 4100420B | Boite engrenage | Disponible | Voir la pièce |
| 8 | 3034008R | Roulement | Disponible | Voir la pièce |
| 8 | 3034008R | Roulement | Disponible | Voir la pièce |
| 10 | 3028013R | Clavette | Disponible | Voir la pièce |
| 11 | 4179068 | Bague | Disponible | Voir la pièce |
| 12 | 61040074AR | Vis | Non reliée | |
| 13 | 3818016 | Rondelle | Disponible | Voir la pièce |
| 14 | 4179089R | Flasque | Disponible | Voir la pièce |
| 15 | 4179122R | Moyeu | Disponible | Voir la pièce |
| 16 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 17 | 3035042R | Roulement | Disponible | Voir la pièce |
| 18 | 61250244AR | Couple conique Ø26 | Disponible | Voir la pièce |
| 19 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 19 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 20 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 20 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 21 | 4100464A | Kit engranages | Disponible | Voir la pièce |
| 22 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 24 | 3035230R | Roulement | Disponible | Voir la pièce |
| 25 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3034218R | Roulement | Disponible | Voir la pièce |
| 34 | 4100464A | Kit engranages | Disponible | Voir la pièce |

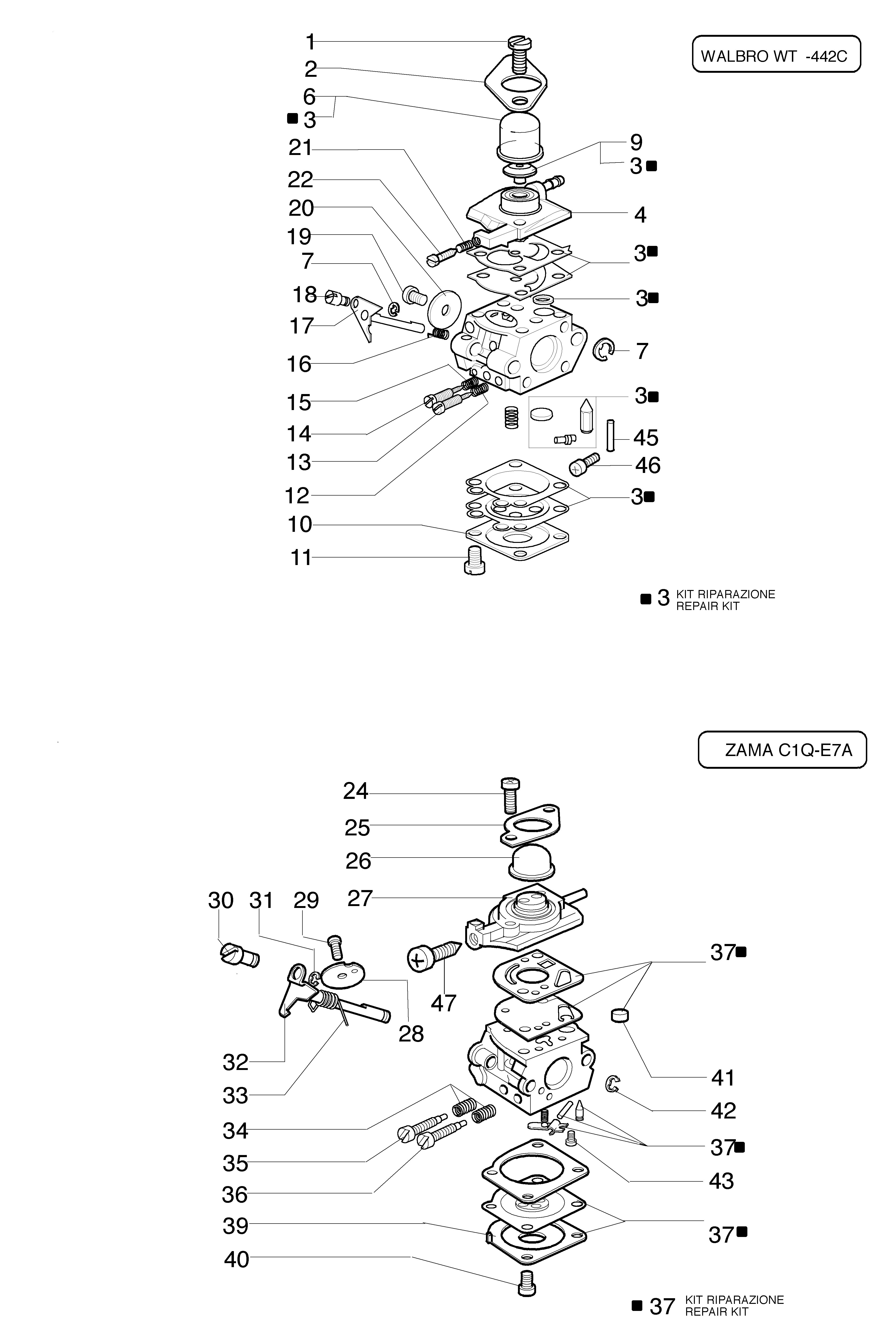

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318542 | Vis | Disponible | Voir la pièce |
| 2 | 074000147 | Couvercle | Disponible | Voir la pièce |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 4 | 074000238 | Couvercle | Disponible | Voir la pièce |
| 6 | 2318572 | Pompe | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 9 | 2318592R | Soupape | Non reliée | |
| 10 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 093500115 | Ressort | Disponible | Voir la pièce |
| 13 | 074000143 | Vis H | Disponible | Voir la pièce |
| 14 | 093500269 | Vis L | Disponible | Voir la pièce |
| 15 | 035000165 | Ressort | Disponible | Voir la pièce |
| 16 | 072700214R | Ressort | Non reliée | |
| 17 | 072700209 | Arbre | Disponible | Voir la pièce |
| 18 | 2318211 | Pivot | Disponible | Voir la pièce |
| 19 | 003300209 | Vis | Disponible | Voir la pièce |
| 20 | 072700211 | Papillon | Disponible | Voir la pièce |
| 21 | 094600148 | Ressort | Disponible | Voir la pièce |
| 22 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 24 | 2318521 | Vis | Disponible | Voir la pièce |
| 25 | 2318526 | Couvercle | Disponible | Voir la pièce |
| 26 | 2318875 | Pompe | Disponible | Voir la pièce |
| 27 | 2318874 | Couvercle | Disponible | Voir la pièce |
| 28 | 2318872 | Papillon | Disponible | Voir la pièce |
| 29 | 2318388 | Vis | Disponible | Voir la pièce |
| 30 | 2318412 | Crochet | Disponible | Voir la pièce |
| 31 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 32 | 2318887 | Axe | Disponible | Voir la pièce |
| 33 | 2318528 | Ressort | Disponible | Voir la pièce |
| 34 | 2318532 | Ressort | Disponible | Voir la pièce |
| 35 | 2318882 | Vis L | Disponible | Voir la pièce |
| 36 | 2318881 | Vis H | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 39 | 2318880 | Couvercle | Disponible | Voir la pièce |
| 40 | 2318522 | Vis | Disponible | Voir la pièce |
| 41 | 2318392 | Filtre | Disponible | Voir la pièce |
| 42 | 2318535 | Bague | Disponible | Voir la pièce |
| 43 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 45 | 003300201 | Axe | Disponible | Voir la pièce |
| 46 | 003300202 | Vis | Disponible | Voir la pièce |
| 47 | 2318876 | Vis | Disponible | Voir la pièce |

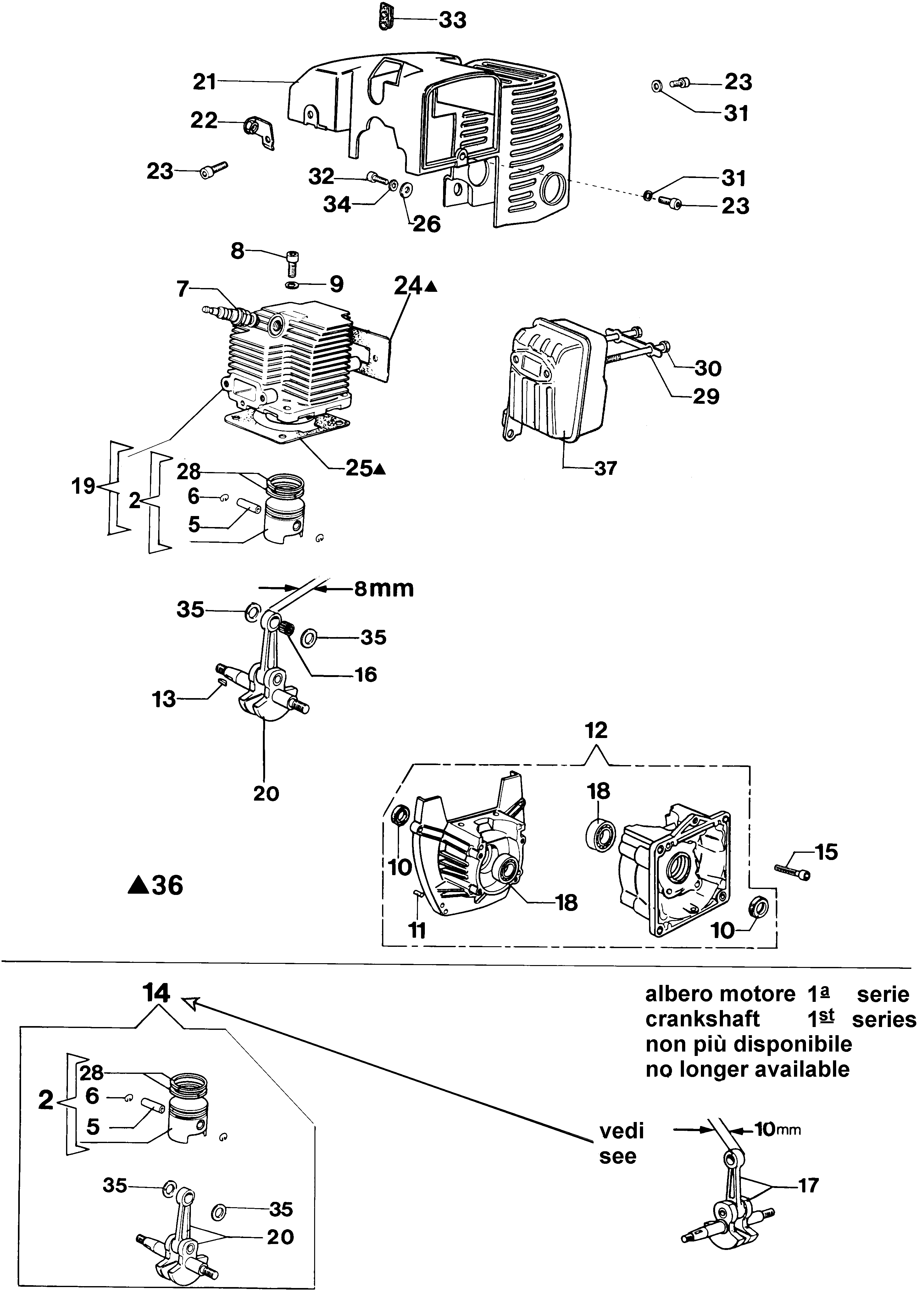

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | 073300074 | Vilebrequin et piston Ø37 | Disponible | Voir la pièce |
| 2 | 073300074 | Vilebrequin et piston Ø37 | Disponible | Voir la pièce |
| 5 | 072700045R | Axe piston | Disponible | Voir la pièce |
| 5 | 072700045R | Axe piston | Disponible | Voir la pièce |
| 6 | 093000167R | Bague | Disponible | Voir la pièce |
| 6 | 093000167R | Bague | Disponible | Voir la pièce |
| 7 | 005000019R | Bougie | Non reliée | |
| 8 | 094000101R | Vis | Disponible | Voir la pièce |
| 9 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 10 | 094000099R | Bague | Disponible | Voir la pièce |
| 10 | 094000099R | Bague | Disponible | Voir la pièce |
| 11 | 3023008R | Goupille | Disponible | Voir la pièce |
| 12 | 074000204 | Carter moteur | Disponible | Voir la pièce |
| 13 | 3028013R | Clavette | Disponible | Voir la pièce |
| 14 | 073300074 | Vilebrequin et piston Ø37 | Disponible | Voir la pièce |
| 15 | 3801040R | Vis | Disponible | Voir la pièce |
| 16 | 072700046R | Roulement | Disponible | Voir la pièce |
| 17 | 073300074 | Vilebrequin et piston Ø37 | Disponible | Voir la pièce |
| 18 | 094000006R | Roulement | Disponible | Voir la pièce |
| 18 | 094000006R | Roulement | Disponible | Voir la pièce |
| 19 | 073300073 | Cylindre | Disponible | Voir la pièce |
| 20 | 074000268R | Vilebrequin | Disponible | Voir la pièce |
| 20 | 074000268R | Vilebrequin | Disponible | Voir la pièce |
| 21 | 072700464 | Capot cylindre | Disponible | Voir la pièce |
| 22 | 072700072R | Support | Non reliée | |
| 23 | 3801010R | Goupille | Disponible | Voir la pièce |
| 23 | 3801010R | Goupille | Disponible | Voir la pièce |
| 23 | 3801010R | Goupille | Disponible | Voir la pièce |
| 24 | 072700075AR | Joint | Non reliée | |
| 25 | 072700073AR | Joint | Non reliée | |
| 26 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 28 | 073300074 | Vilebrequin et piston Ø37 | Disponible | Voir la pièce |
| 28 | 073300074 | Vilebrequin et piston Ø37 | Disponible | Voir la pièce |
| 29 | 4095211R | Bride | Disponible | Voir la pièce |
| 30 | 3806046AR | Vis | Disponible | Voir la pièce |
| 31 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 31 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 32 | 3801008R | Vis | Disponible | Voir la pièce |
| 33 | 072700036A | Passe-cable | Disponible | Voir la pièce |
| 34 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 35 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 35 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 35 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 35 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 36 | 074000156B | Kit joints | Disponible | Voir la pièce |
| 37 | 043300149 | Pot | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 074000345R | Réservoir mix | Disponible | Voir la pièce |
| 2 | 074000228AR | Bouchon compl. | Disponible | Voir la pièce |
| 3 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 4 | 074000228AR | Bouchon compl. | Disponible | Voir la pièce |
| 5 | 072700029 | Joint | Disponible | Voir la pièce |
| 6 | 3801032R | Vis | Disponible | Voir la pièce |
| 7 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 8 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 9 | 072700032 | Tuyau | Disponible | Voir la pièce |
| 11 | 072700179 | Vis | Disponible | Voir la pièce |
| 12 | 3801051R | Vis | Disponible | Voir la pièce |
| 13 | 072700358 | Tuyau | Disponible | Voir la pièce |

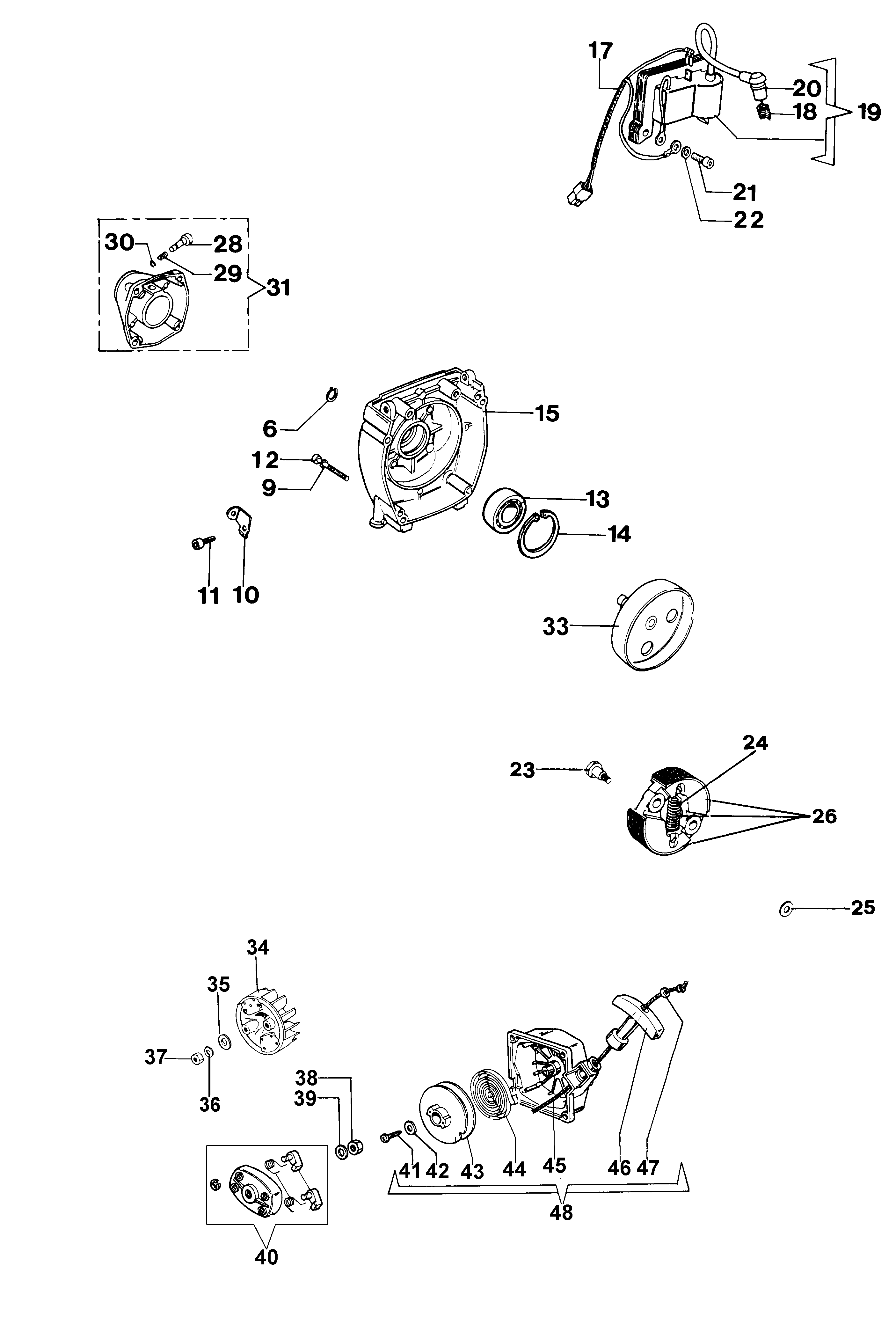

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 6 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 9 | 072700189 | Rondelle | Disponible | Voir la pièce |
| 10 | 072700072R | Support | Non reliée | |
| 11 | 3801010R | Goupille | Disponible | Voir la pièce |
| 12 | 3801030R | Vis | Disponible | Voir la pièce |
| 13 | 3035042R | Roulement | Disponible | Voir la pièce |
| 14 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 15 | 072700455A | Carter | Disponible | Voir la pièce |
| 15 | 072700472AR | Carter | Disponible | Voir la pièce |
| 17 | 4179087A | Cable | Disponible | Voir la pièce |
| 18 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 19 | 072700391R | Bobine | Disponible | Voir la pièce |
| 20 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 21 | 006000064 | Vis | Disponible | Voir la pièce |
| 22 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 23 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 24 | 4191028R | Ressort | Disponible | Voir la pièce |
| 25 | 072700188 | Rondelle | Disponible | Voir la pièce |
| 26 | 4191153BR | Embrayage | Non reliée | |
| 28 | 043300009A | Pivot | Disponible | Voir la pièce |
| 30 | 3026004R | Bague | Non reliée | |
| 31 | 043300143 | Flasque | Disponible | Voir la pièce |
| 33 | 4193005R | Cloche embrayage | Disponible | Voir la pièce |
| 34 | 074000378AR | Volant | Non reliée | |
| 35 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 36 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 37 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 38 | 072700235 | Ecrou | Disponible | Voir la pièce |
| 39 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 39 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 40 | 072700466R | Entraineur | Disponible | Voir la pièce |
| 41 | 094600041AR | Vis | Non reliée | |
| 42 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 43 | 072700085BR | Poulie | Disponible | Voir la pièce |
| 44 | 004000132R | Ressort | Non reliée | |
| 45 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 46 | 093500397R | Poignée de démarrage | Non reliée | |
| 47 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 48 | 072700468AR | Demarrage complet | Disponible | Voir la pièce |

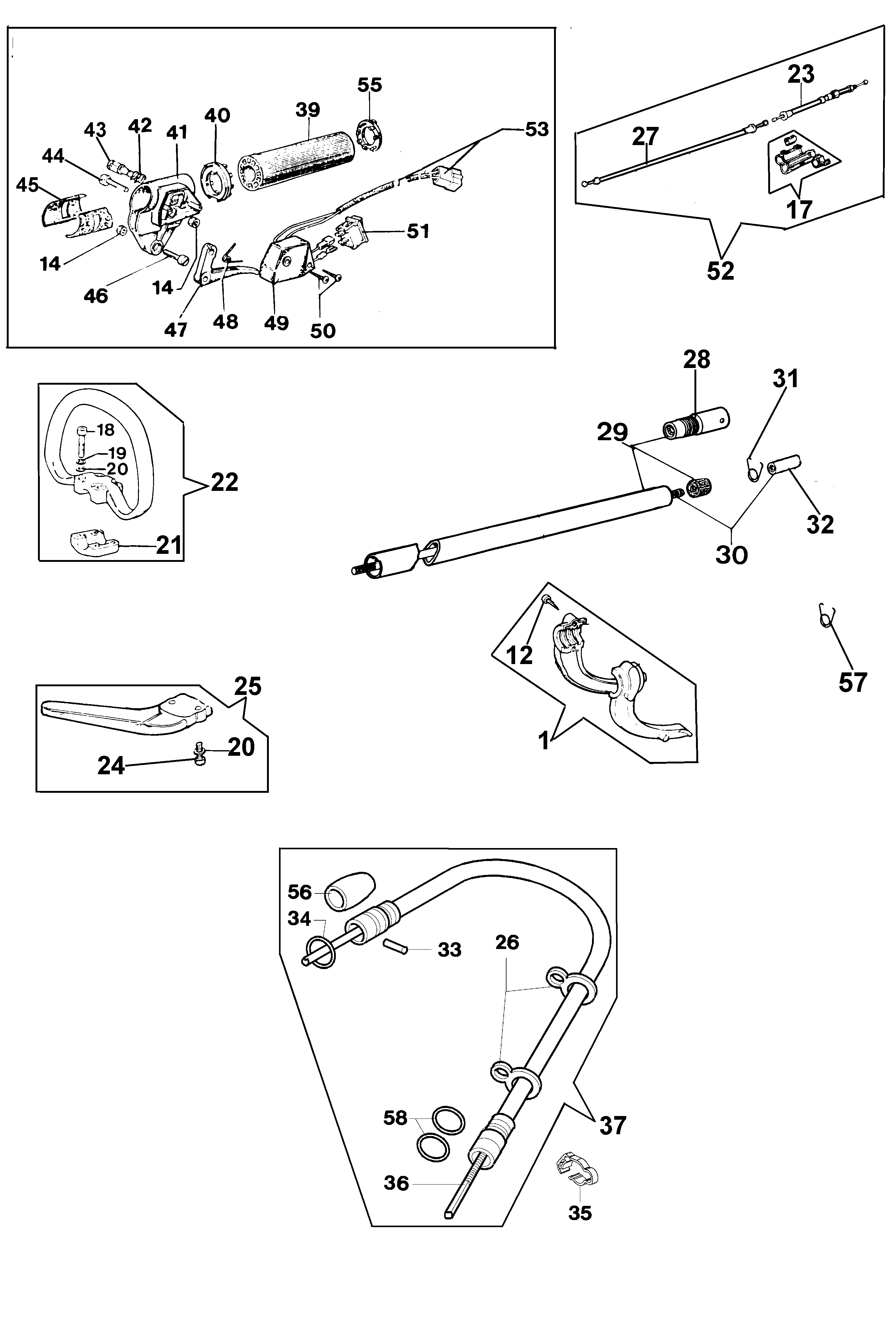

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4197056AR | Protection compl. | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17 | 044000058A | Joint | Disponible | Voir la pièce |
| 18 | 3801017R | Vis | Disponible | Voir la pièce |
| 19 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 20 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 20 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 21 | 61010024R | Collier | Disponible | Voir la pièce |
| 21 | 61040061AR | Collier | Non reliée | |
| 22 | 61032012R | Poignee | Disponible | Voir la pièce |
| 23 | 044000077 | Cable accellerateur | Disponible | Voir la pièce |
| 24 | 3801015R | Vis | Disponible | Voir la pièce |
| 25 | 61042026R | Protection | Disponible | Voir la pièce |
| 26 | 62020012 | Fixage | Disponible | Voir la pièce |
| 27 | 62010010AR | Cable accellerateur | Non reliée | |
| 28 | 4197077 | Tuyau | Disponible | Voir la pièce |
| 29 | 4197074R | Tuyau | Disponible | Voir la pièce |
| 30 | 4197019R | Arbre | Disponible | Voir la pièce |
| 31 | 4100103 | Ressort | Disponible | Voir la pièce |
| 32 | 4197004R | Connection | Disponible | Voir la pièce |
| 33 | 3022010 | Goupille | Disponible | Voir la pièce |
| 34 | 3049009 | Bague or | Disponible | Voir la pièce |
| 35 | 62030077R | Bande | Disponible | Voir la pièce |
| 36 | 4137005DR | Arbre trasmission | Disponible | Voir la pièce |
| 37 | 62040048R | Flexible | Disponible | Voir la pièce |
| 39 | 4160262R | Poignée | Non reliée | |
| 40 | 4161319A | Crochet | Disponible | Voir la pièce |
| 41 | 4100257C | Moyeu | Disponible | Voir la pièce |
| 42 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 43 | 4100099A | Interrupteur | Disponible | Voir la pièce |
| 44 | 3908031 | Vis | Disponible | Voir la pièce |
| 45 | 4160042 | Entretoise | Disponible | Voir la pièce |
| 46 | 3908013 | Vis | Disponible | Voir la pièce |
| 47 | 4098148A | Levier accelerateur | Disponible | Voir la pièce |
| 48 | 4098151R | Ressort | Disponible | Voir la pièce |
| 49 | 4100436A | Couvercle | Disponible | Voir la pièce |
| 50 | 3960020 | Vis | Disponible | Voir la pièce |
| 51 | 2317021R | Interrupteur | Non reliée | |
| 52 | 044000059 | Cable accellerateur | Disponible | Voir la pièce |
| 53 | 4100435 | Cable | Disponible | Voir la pièce |
| 55 | 4197072 | Crochet | Disponible | Voir la pièce |
| 56 | 4197062 | Protection | Disponible | Voir la pièce |
| 57 | 4193078R | Ressort | Non reliée | |
| 58 | 3049008R | Bague or | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 61380125 | Kit protection | Disponible | Voir la pièce |
| 3 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 3 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 4 | 3802004DR | Vis | Disponible | Voir la pièce |
| 4 | 3802004DR | Vis | Disponible | Voir la pièce |
| 4 | 3802004DR | Vis | Disponible | Voir la pièce |
| 4 | 3802004DR | Vis | Disponible | Voir la pièce |
| 5 | 61380126 | Bande | Non reliée | |
| 5 | 61380126 | Bande | Non reliée | |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 7 | 61240161R | Plaque | Disponible | Voir la pièce |
| 7 | 61240161R | Plaque | Disponible | Voir la pièce |
| 7 | 61240161R | Plaque | Disponible | Voir la pièce |
| 8 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 9 | 3801011R | Vis | Disponible | Voir la pièce |
| 9 | 3801011R | Vis | Disponible | Voir la pièce |
| 9 | 3801011R | Vis | Disponible | Voir la pièce |
| 10 | 4138718A | Protection complete | Disponible | Voir la pièce |
| 11 | 61330252 | Bande | Non reliée | |
| 11 | 61330252 | Bande | Non reliée | |
| 11 | 61330252 | Bande | Non reliée | |
| 12 | 4174280R | Schutz | Non reliée | |
| 13 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | 4174279R | Schutz | Non reliée | |
| 15 | 61030197 | Kit protection | Non reliée | |
| 16 | 61280332 | Kit protection | Non reliée | |
| 17 | 61030197 | Kit protection | Non reliée | |
| 18 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 19 | 3801011R | Vis | Disponible | Voir la pièce |
| 19 | 3801011R | Vis | Disponible | Voir la pièce |
| 20 | 4175120 | Protege disque | Disponible | Voir la pièce |
| 21 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 21 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 22 | 3960014 | Vis | Disponible | Voir la pièce |
| 22 | 3960014 | Vis | Disponible | Voir la pièce |
| 23 | 61062012 | Protection complete | Disponible | Voir la pièce |
| 24 | 3801013R | Vis | Disponible | Voir la pièce |
| 25 | 4198178CR | Protection | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4199011AR | Insert | Disponible | Voir la pièce |
| 2 | 63039001B | Tête tap | Disponible | Voir la pièce |
| 3 | 4199005AR | Bague | Disponible | Voir la pièce |
| 3 | 4199005AR | Bague | Disponible | Voir la pièce |
| 3 | 4199005AR | Bague | Disponible | Voir la pièce |
| 3 | 4199005AR | Bague | Disponible | Voir la pièce |
| 4 | 63032003BR | Bobine nylon Ø3,5 | Disponible | Voir la pièce |
| 5 | 4098589 | Bol glisseur | Disponible | Voir la pièce |
| 6 | 4095057 | Pivot | Disponible | Voir la pièce |
| 7 | 4138700A | Tête pour versions hors production Ø3 | Disponible | Voir la pièce |
| 8 | 4199052 | Bobine | Disponible | Voir la pièce |
| 9 | 4199040CR | Tête tap | Disponible | Voir la pièce |
| 10 | 61459100 | Tete fil nylon cpl. Ø 2,4 | Disponible | Voir la pièce |
| 10 | 61459102 | Tete fil nylon cpl. Ø 3 | Disponible | Voir la pièce |
| 11 | 63030009R | Insert (male) | Non reliée | |
| 11 | 63030009R | Insert (male) | Non reliée | |
| 12 | 4199004R | Ressort | Non reliée | |
| 12 | 4199004R | Ressort | Non reliée | |
| 13 | 4199052 | Bobine | Disponible | Voir la pièce |
| 14 | 3906019R | Vis | Disponible | Voir la pièce |
| 15 | 4199046 | Couvercle | Disponible | Voir la pièce |
| 15 | 4199046 | Couvercle | Disponible | Voir la pièce |
| 16 | 4179089R | Flasque | Disponible | Voir la pièce |
| 17 | 4095138AR | Moyeu | Disponible | Voir la pièce |
| 18 | 4098587 | Flasque | Disponible | Voir la pièce |
| 19 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 20 | 63030007 | Ressort | Disponible | Voir la pièce |
| 21 | 63030004R | Pommeau | Disponible | Voir la pièce |
| 22 | 63030002R | Couvercle | Disponible | Voir la pièce |
| 23 | 4098176R | Ressort | Disponible | Voir la pièce |
| 23 | 4098176R | Ressort | Disponible | Voir la pièce |
| 24 | 4179035A | Tete nylon | Disponible | Voir la pièce |
| 24 | 4179070 | Bobine | Disponible | Voir la pièce |
| 25 | 4098175 | Bague | Disponible | Voir la pièce |
| 25 | 4098175 | Bague | Disponible | Voir la pièce |
| 26 | 4098174 | Bol douille | Disponible | Voir la pièce |
| 26 | 4098174 | Bol douille | Disponible | Voir la pièce |
| 27 | 3806075R | Vis | Non reliée | |
| 27 | 3806075R | Vis | Non reliée | |
| 28 | 4179035A | Tete nylon | Disponible | Voir la pièce |
| 29 | 4138687 | Bobine | Disponible | Voir la pièce |
| 29 | 4138700A | Tête pour versions hors production Ø3 | Disponible | Voir la pièce |
| 30 | 61060013R | Pivot | Non reliée | |
| 31 | 070000192A | Couvercle | Disponible | Voir la pièce |
| 31 | 070000192A | Couvercle | Disponible | Voir la pièce |
| 31 | 070000192A | Couvercle | Disponible | Voir la pièce |
| 32 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 32 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 32 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 34 | 071000010AR | Ressort | Disponible | Voir la pièce |
| 34 | 071000010AR | Ressort | Disponible | Voir la pièce |
| 34 | 071000010AR | Ressort | Disponible | Voir la pièce |
| 35 | 61062006R | Bobine | Disponible | Voir la pièce |
| 35 | 61062006R | Bobine | Disponible | Voir la pièce |
| 36 | 070000193R | Bague | Disponible | Voir la pièce |
| 36 | 070000193R | Bague | Disponible | Voir la pièce |
| 36 | 070000193R | Bague | Disponible | Voir la pièce |
| 36 | 070000193R | Bague | Disponible | Voir la pièce |
| 36 | 070000193R | Bague | Disponible | Voir la pièce |
| 36 | 070000193R | Bague | Disponible | Voir la pièce |
| 37 | 071000006BR | Pommeau | Non reliée | |
| 37 | 071000006BR | Pommeau | Non reliée | |
| 37 | 071000006BR | Pommeau | Non reliée | |
| 38 | 3026012 | Bague | Disponible | Voir la pièce |
| 39 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 40 | 63029008A | Tete nylon Ø2 | Non reliée | |
| 41 | 61062023A | Tete nylon Ø2 | Disponible | Voir la pièce |
| 42 | 60012020A | Tete nylon Ø1,65 | Disponible | Voir la pièce |
| 43 | 60012019AR | Bobine | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61040132A | Kit engranages | Disponible | Voir la pièce |
| 2 | 3901016 | Vis | Disponible | Voir la pièce |
| 3 | 4100456R | Protection | Non reliée | |
| 4 | 3901008R | Vis | Disponible | Voir la pièce |
| 5 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 5 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 6 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 7 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 8 | 3034008R | Roulement | Disponible | Voir la pièce |
| 9 | 61040106A | Pivot | Non reliée | |
| 11 | 3050018R | Bague | Disponible | Voir la pièce |
| 12 | 61040074AR | Vis | Non reliée | |
| 13 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 14 | 4179089R | Flasque | Disponible | Voir la pièce |
| 15 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 16 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 17 | 3034012R | Roulement | Non reliée | |
| 18 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 19 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 19 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 20 | 3035230R | Roulement | Disponible | Voir la pièce |
| 21 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 22 | 61040066R | Entretoise | Non reliée | |
| 23 | 3034218R | Roulement | Disponible | Voir la pièce |
| 24 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 25 | 61040145R | Moyeu | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4100418AR | Harnais | Disponible | Voir la pièce |
| 4 | 3806031 | Vis | Disponible | Voir la pièce |
| 5 | 4193003 | Support | Disponible | Voir la pièce |
| 6 | 4193029R | Bague | Disponible | Voir la pièce |
| 7 | 3058011R | Amortisseur | Disponible | Voir la pièce |
| 8 | 4193030 | Bague | Disponible | Voir la pièce |
| 9 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 9 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 10 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 11 | 3058012R | Amortisseur | Disponible | Voir la pièce |
| 12 | 4100333 | Coussin | Disponible | Voir la pièce |
| 13 | 62022025 | Châssis | Disponible | Voir la pièce |
| 14 | 4165023 | Entretoise | Disponible | Voir la pièce |
| 15 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 15 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 16 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 17 | 3801008R | Vis | Disponible | Voir la pièce |
| 18 | 4095138AR | Moyeu | Disponible | Voir la pièce |
| 19 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 20 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 21 | 3910023 | Vis | Disponible | Voir la pièce |
| 22 | 072700465AR | Support | Disponible | Voir la pièce |
| 23 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 23 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 24 | 3801011R | Vis | Disponible | Voir la pièce |
| 25 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 26 | 4100146A | Ressort | Disponible | Voir la pièce |
| 27 | 62020030R | Harnais | Disponible | Voir la pièce |
| 28 | 62020031R | Châssis | Disponible | Voir la pièce |
| 29 | 62022030 | Kit accrochages | Disponible | Voir la pièce |
