SR 430

15 planche(s) disponible(s)

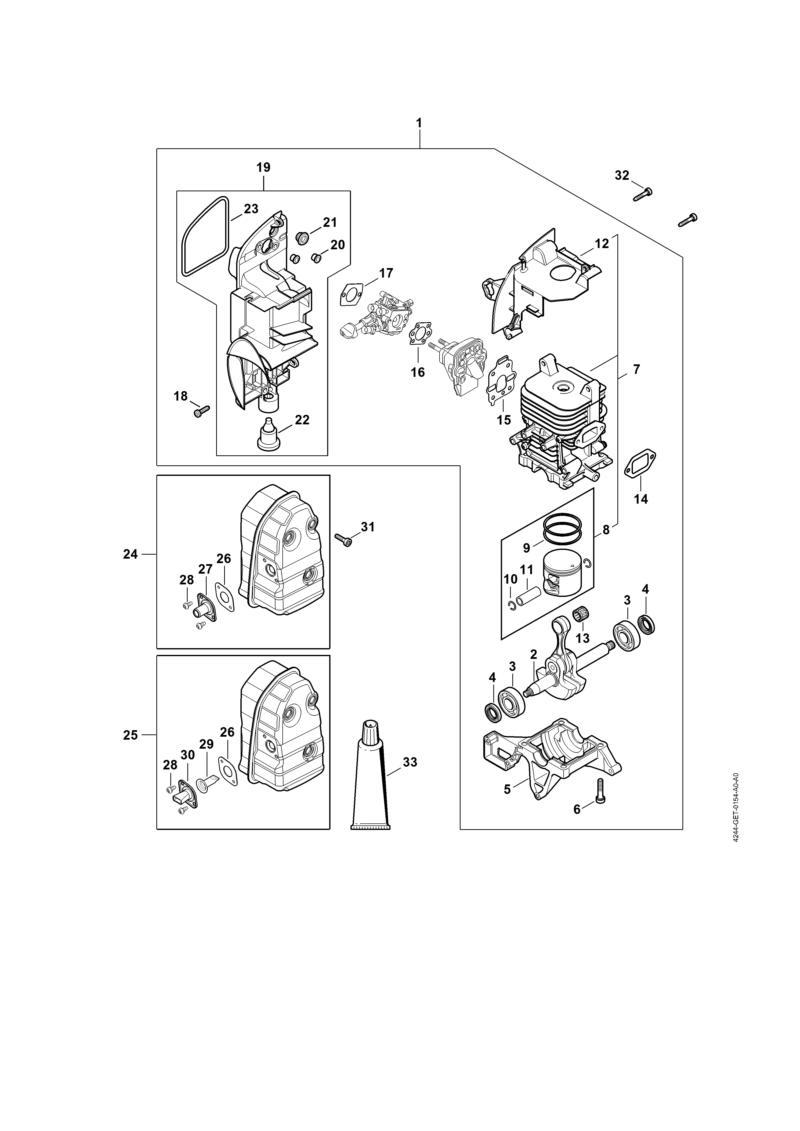

A - Vilebrequin, Cylindre, Silencieux
A - Vilebrequin, Cylindre, Silencieux
Planche 1
30 pièce(s)

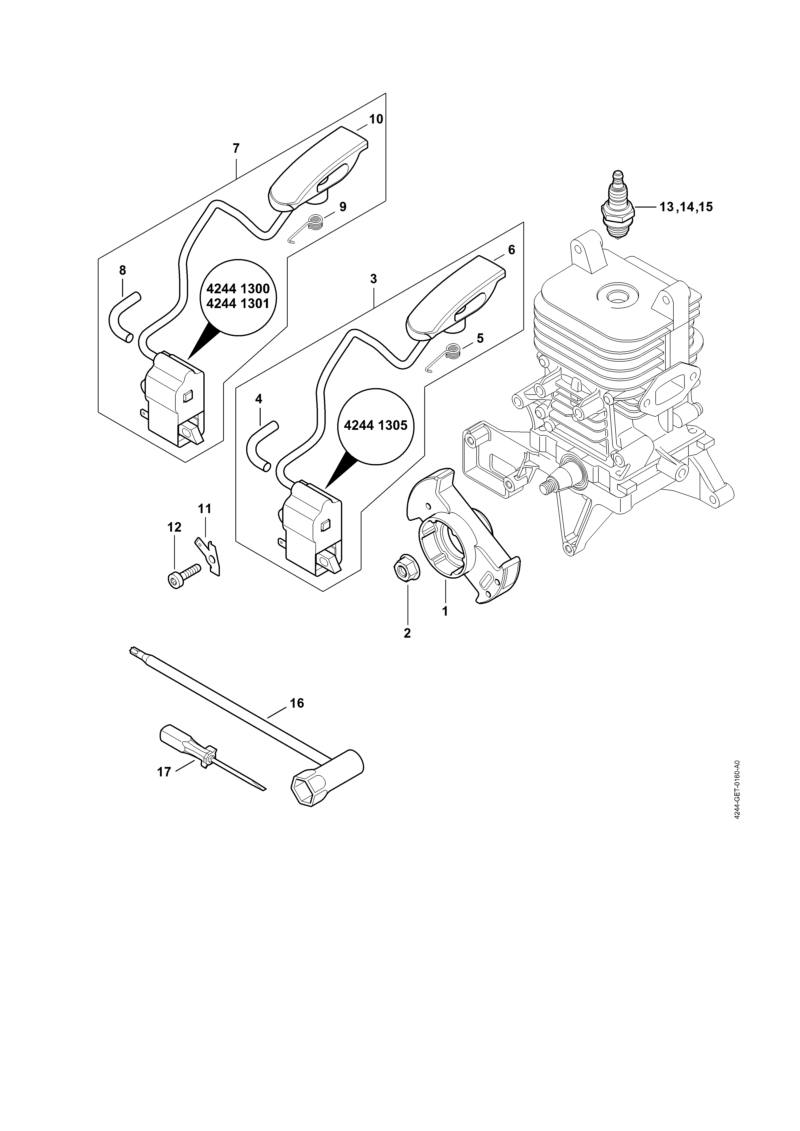

C - Dispositif d'allumage
C - Dispositif d'allumage
Planche 2
17 pièce(s)

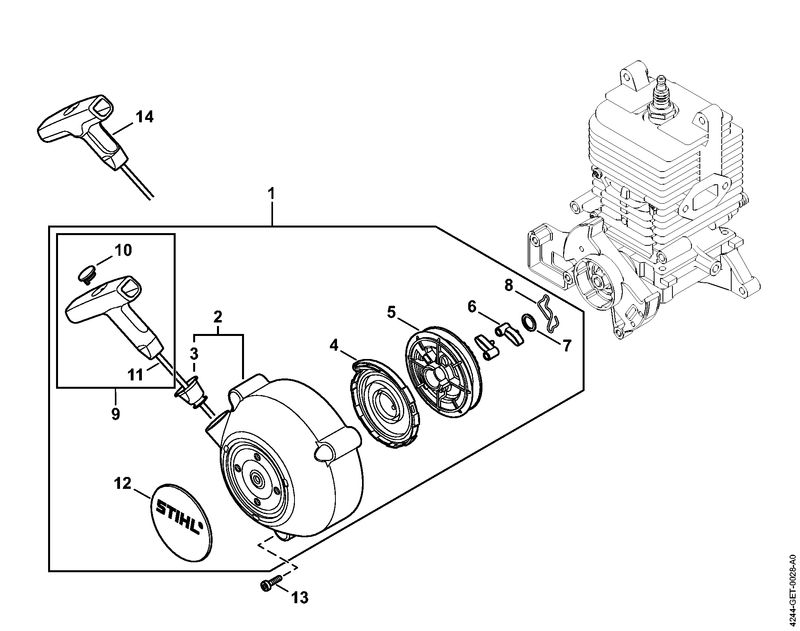

D - Dispositif de lancement
D - Dispositif de lancement
Planche 3
15 pièce(s)

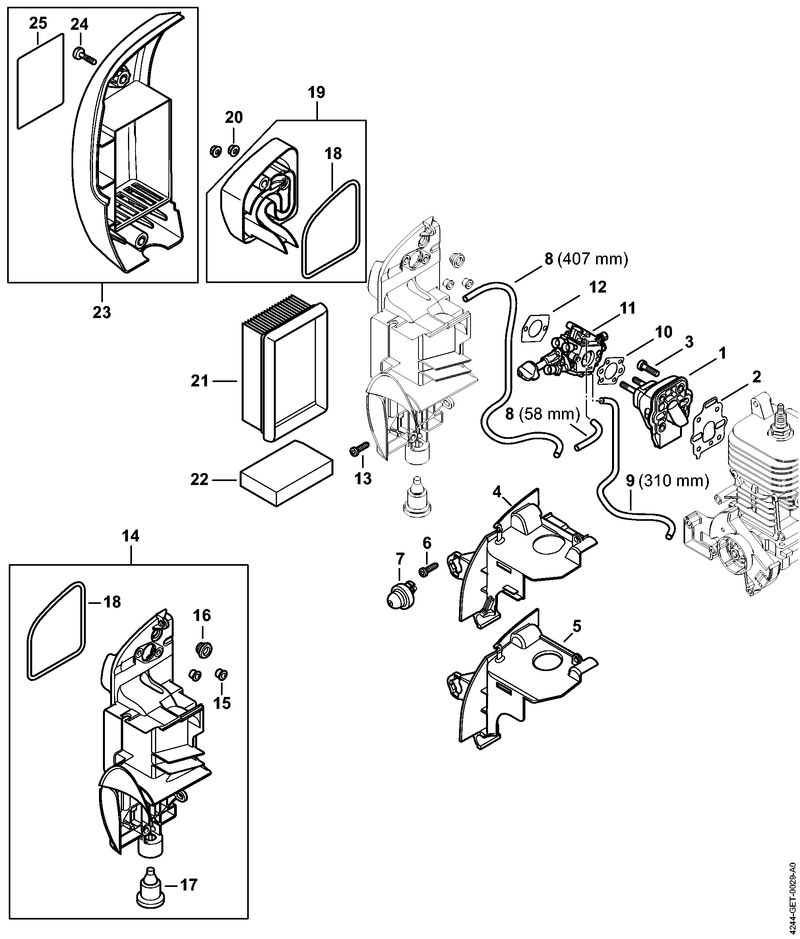

F - Bride intermédiaire, Filtre à air
F - Bride intermédiaire, Filtre à air
Planche 4
26 pièce(s)

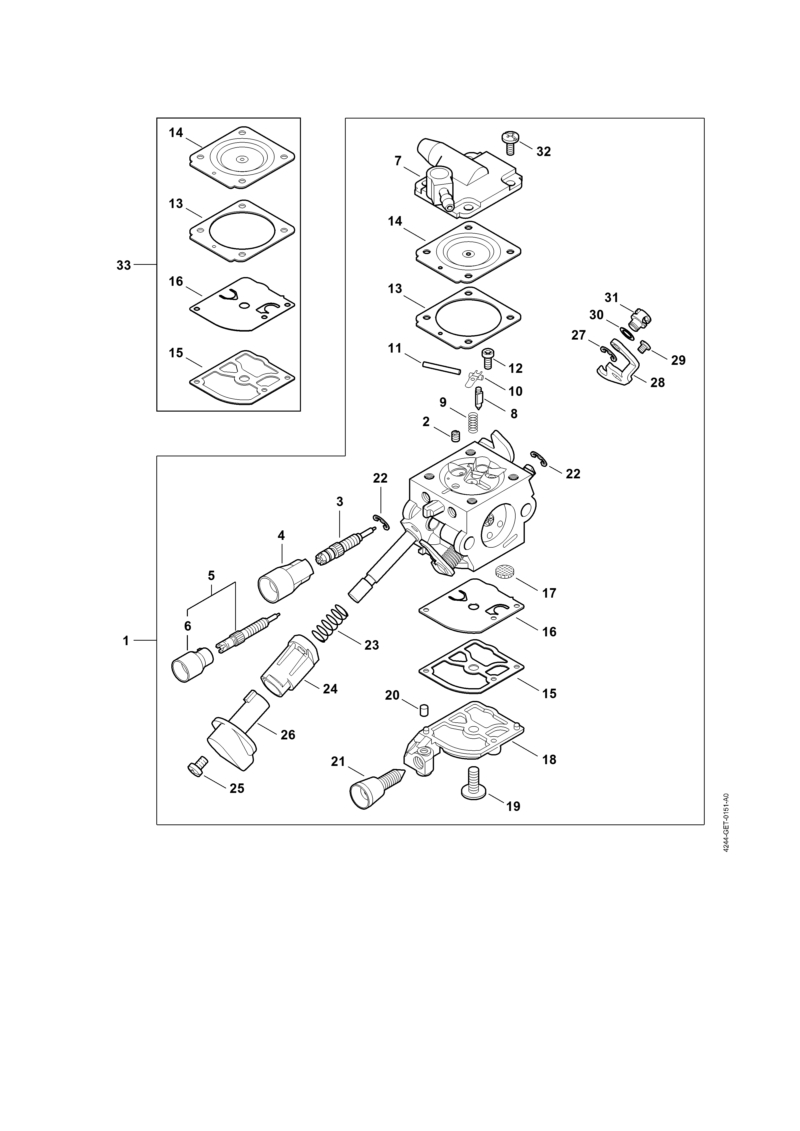

I - Carburateur 4244/11
I - Carburateur 4244/11
Planche 5
33 pièce(s)

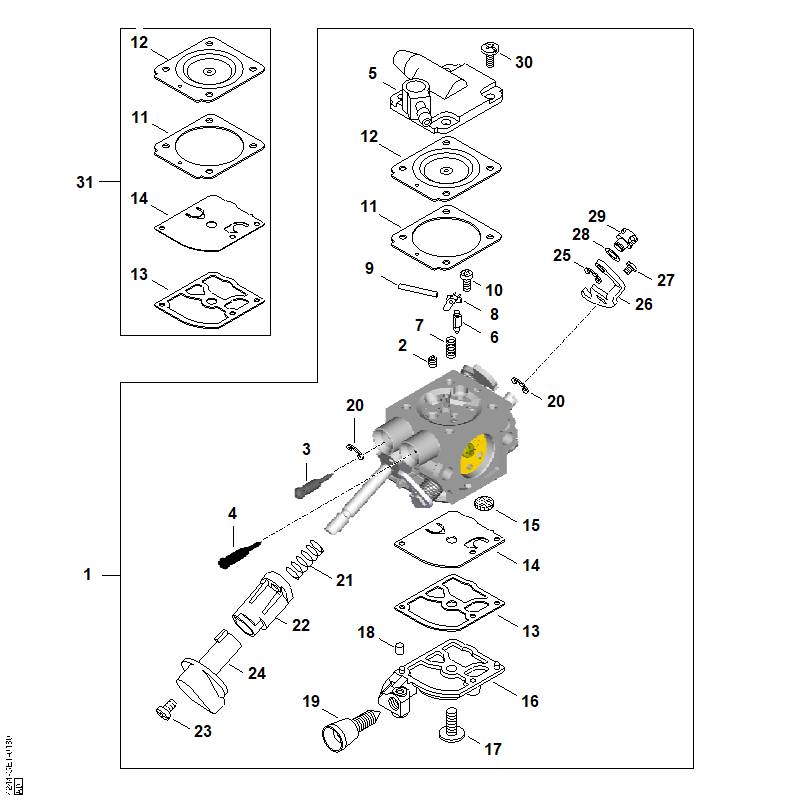

J - Carburateur 4244/14
J - Carburateur 4244/14
Planche 6
31 pièce(s)

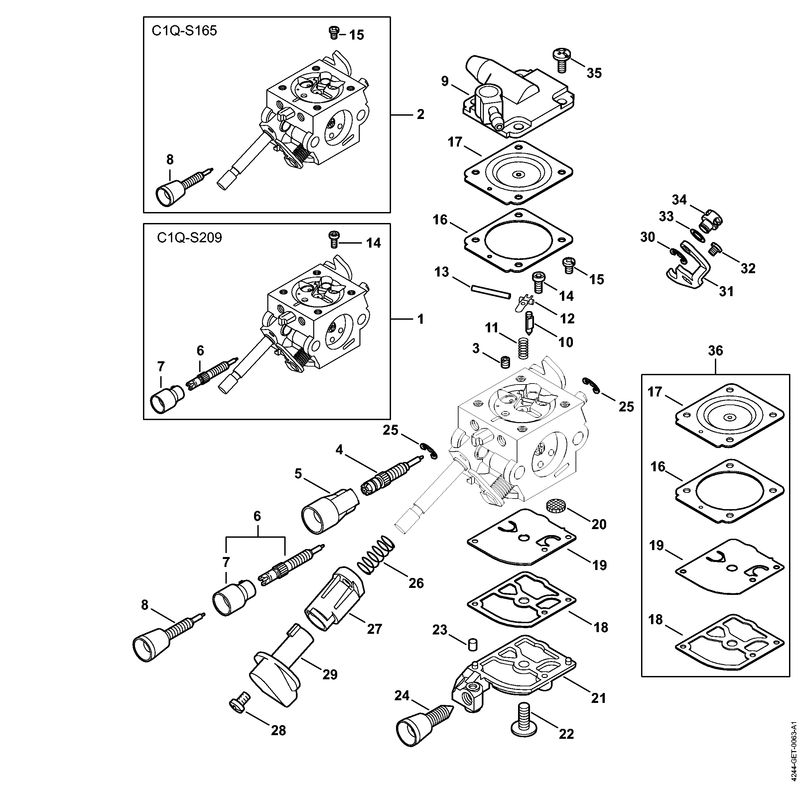

K - Carburateur C1Q-S209, C1Q-S165
K - Carburateur C1Q-S209, C1Q-S165
Planche 7
98 pièce(s)

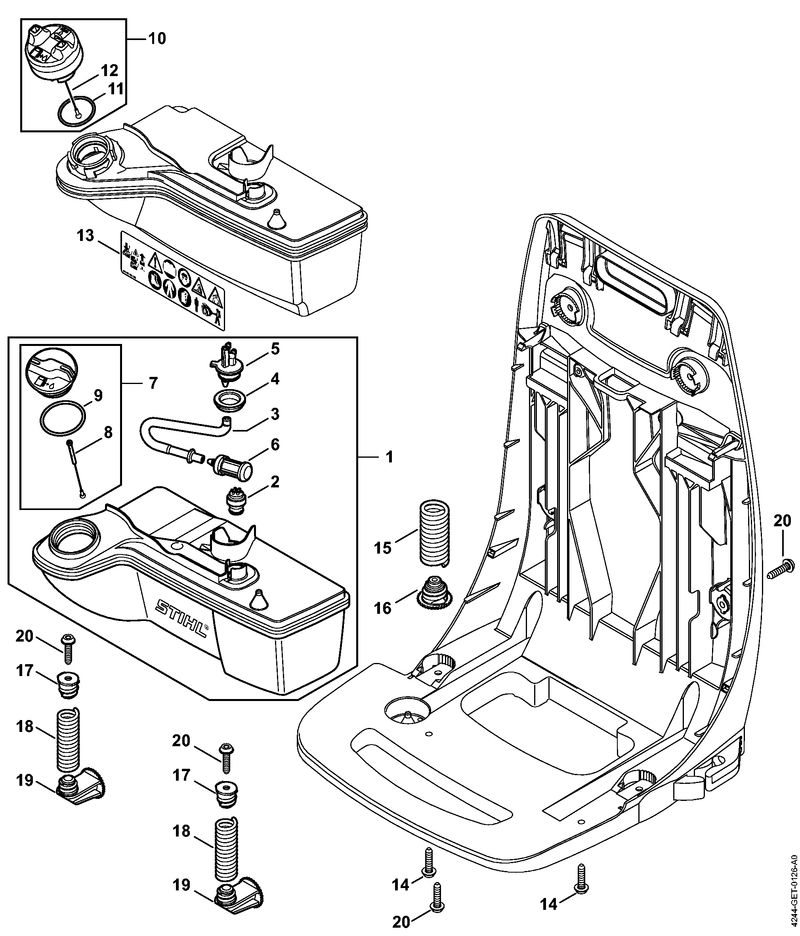

Q - Réservoir d'essence, Système AV
Q - Réservoir d'essence, Système AV
Planche 8
20 pièce(s)

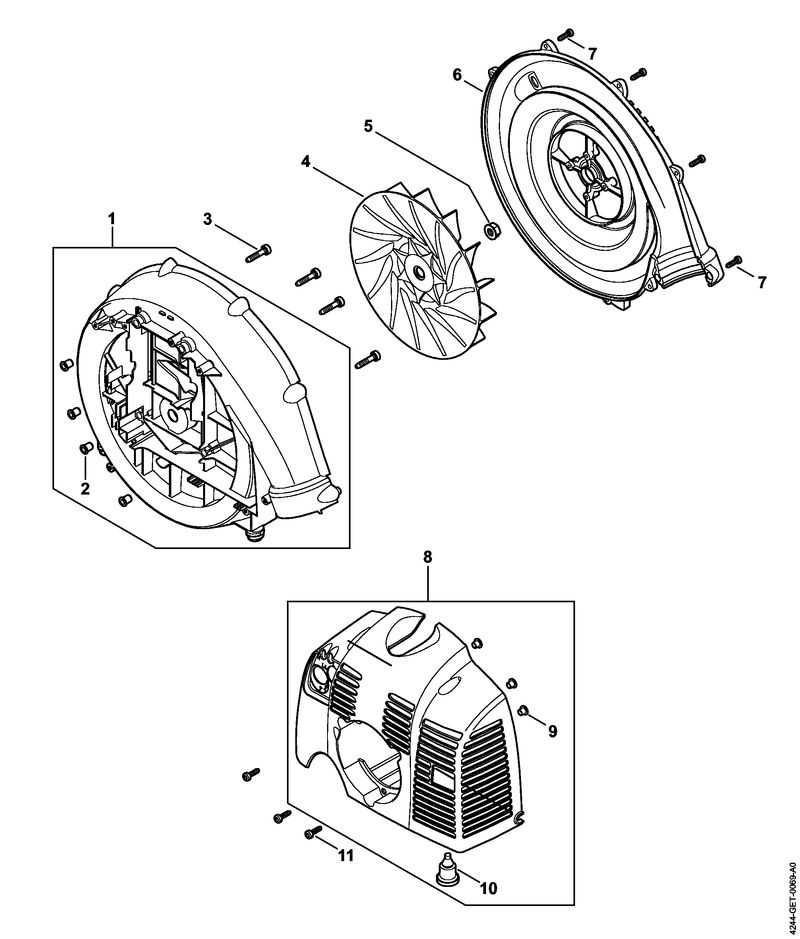

R - Carter de turbine, Capot
R - Carter de turbine, Capot
Planche 9
11 pièce(s)

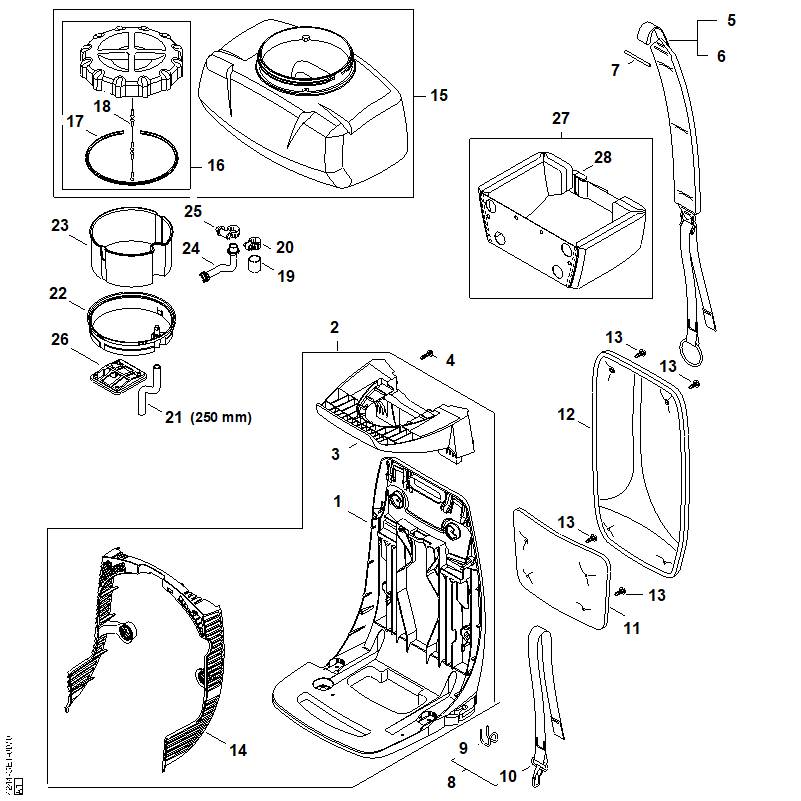

T - Plaque dorsale, Réservoir à liquide
T - Plaque dorsale, Réservoir à liquide
Planche 10
27 pièce(s)

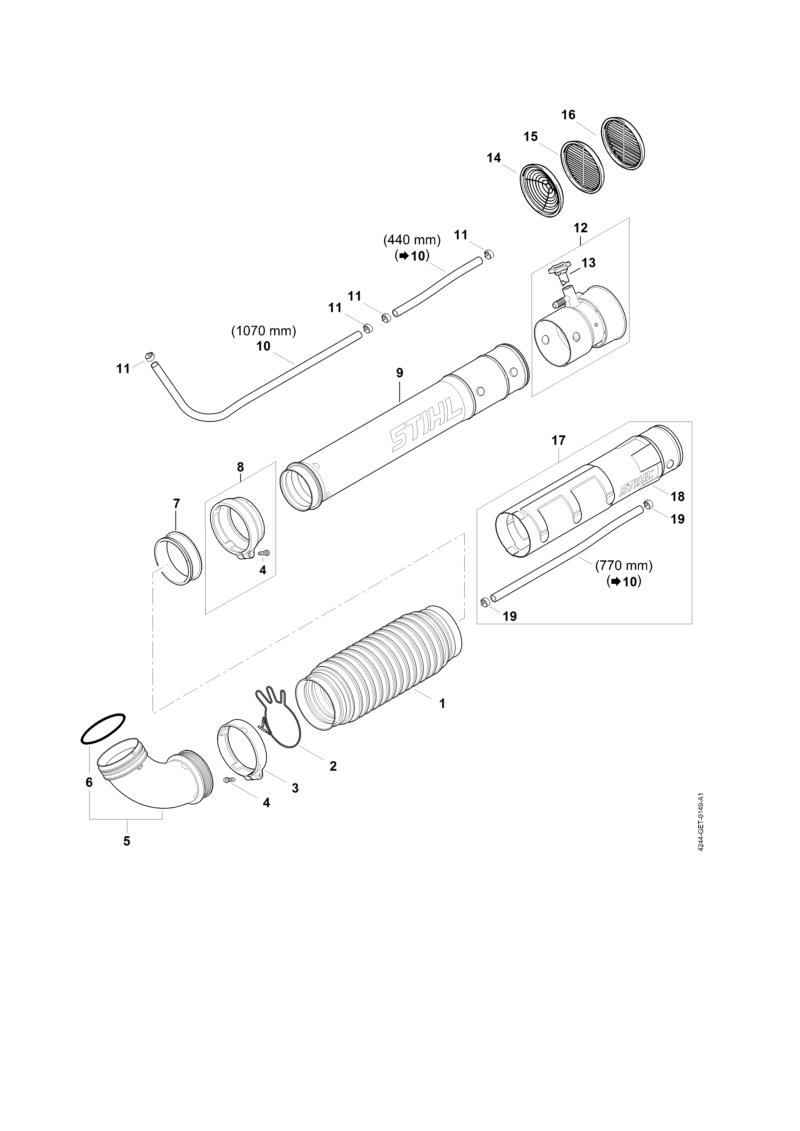

V - Tube à soufflet, Tube de soufflage
V - Tube à soufflet, Tube de soufflage
Planche 11
19 pièce(s)

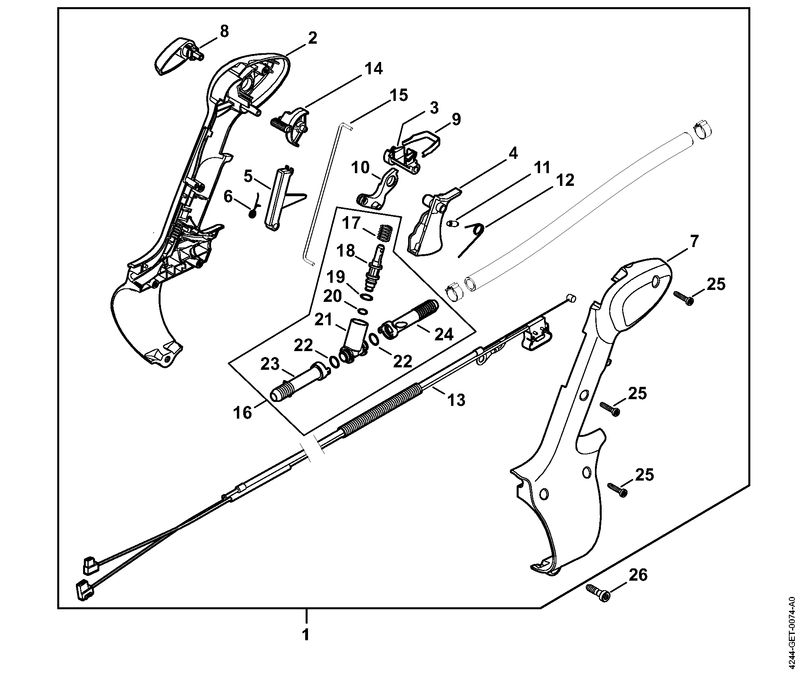

W - Poignée de commande
W - Poignée de commande
Planche 12
26 pièce(s)

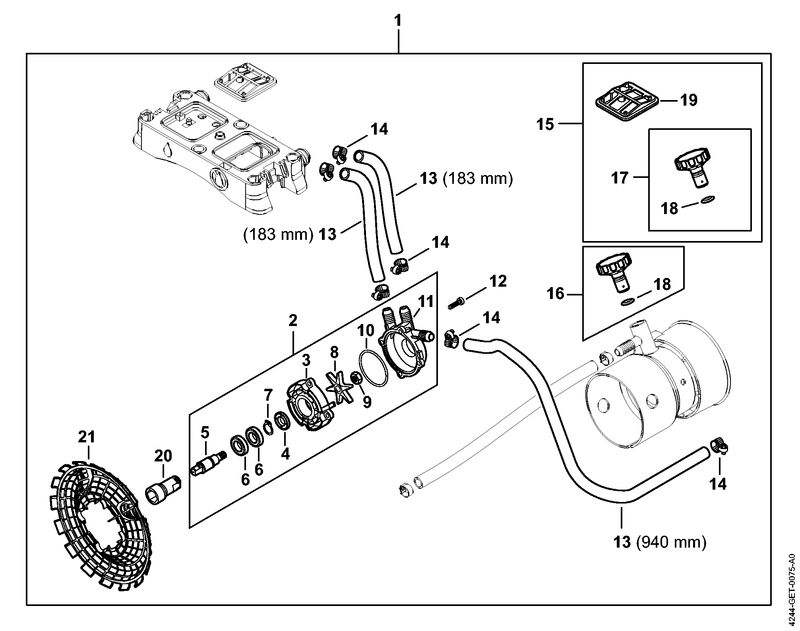

Y - Pompe de dosage
Y - Pompe de dosage
Planche 13
21 pièce(s)

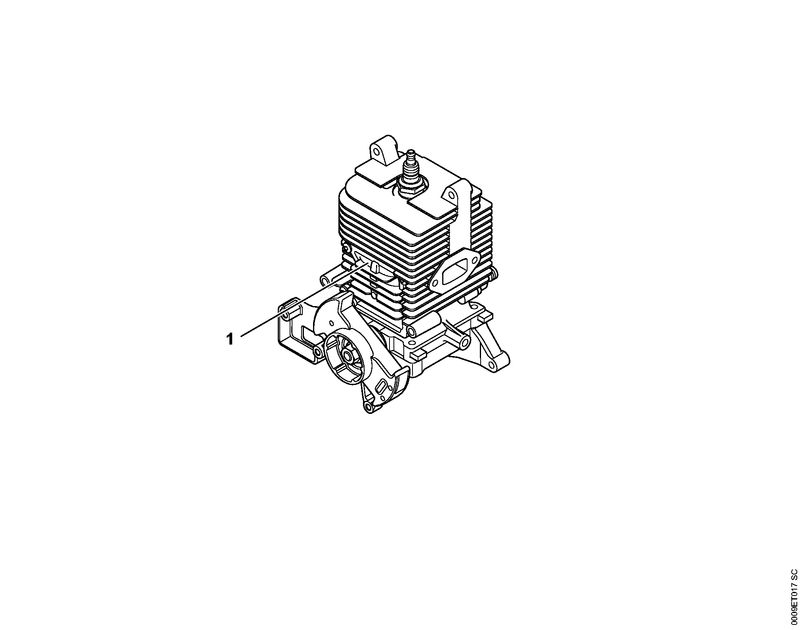

Z - Numéro de machine
Z - Numéro de machine
Planche 14
1 pièce(s)
Consommables et matières auxiliaires
Consommables et matières auxiliaires
Planche 15
13 pièce(s)
