FR 480 C-F (4128)

17 planche(s) disponible(s)

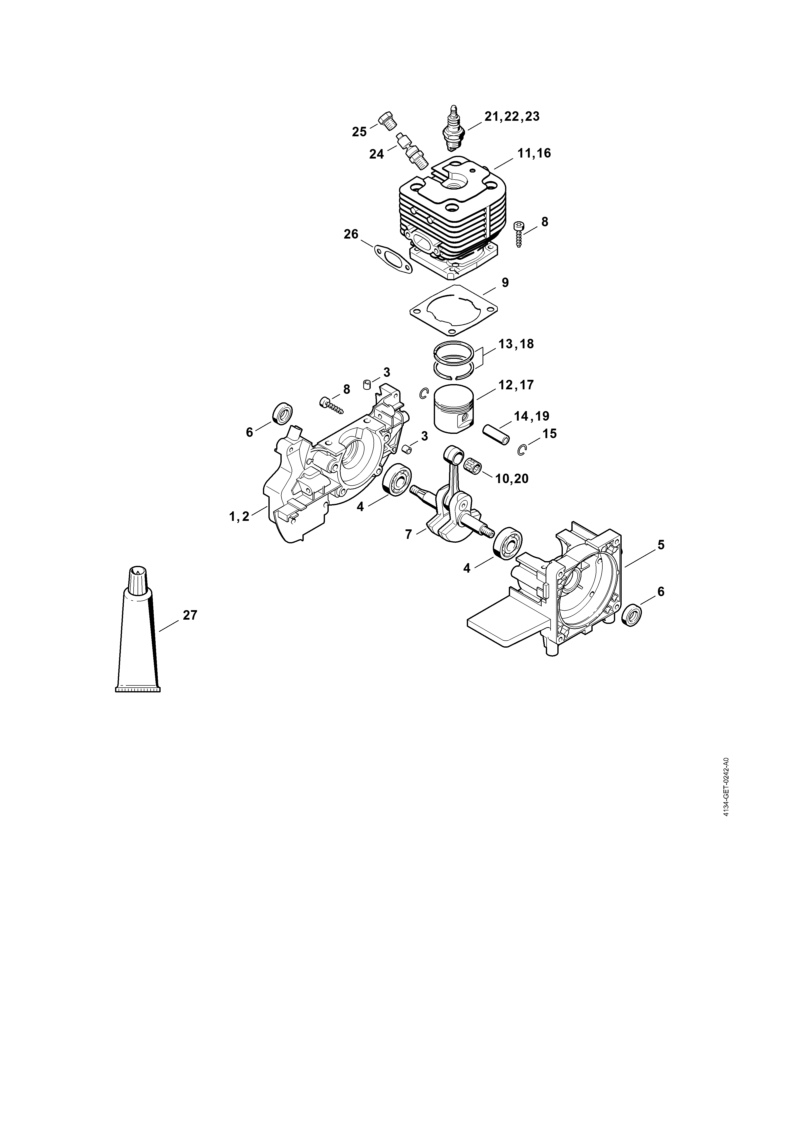

B - Carter, Cylindre FR 450, 480
B - Carter, Cylindre FR 450, 480
Planche 1
21 pièce(s)

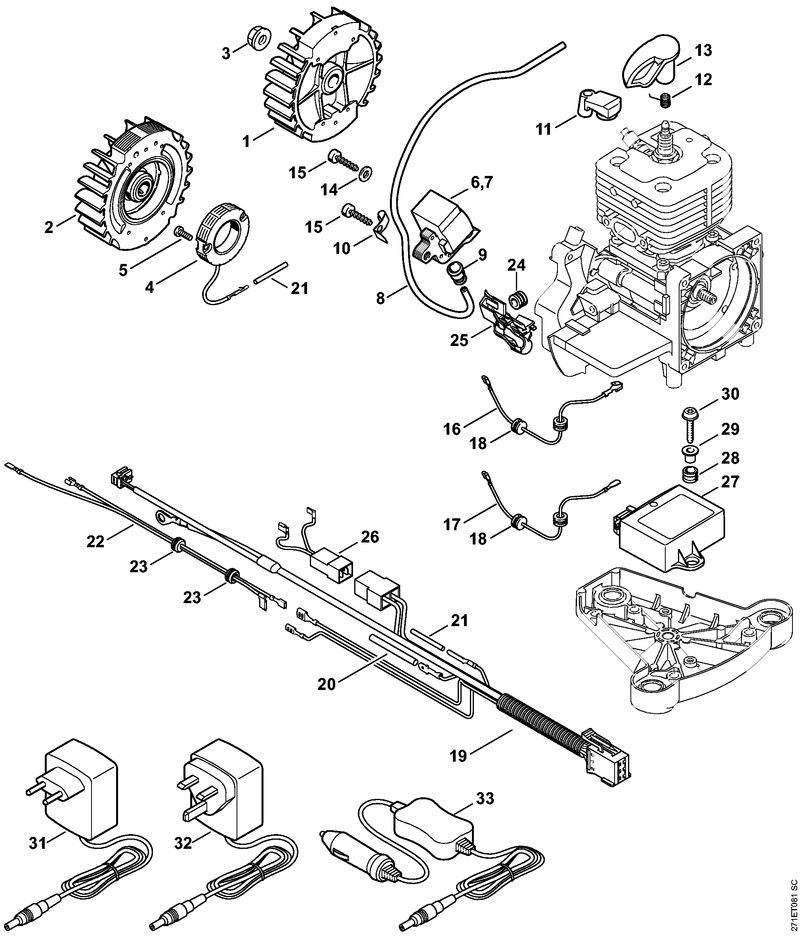

D - Dispositif d'allumage, Faisceau de câbles FR 450, 480, 480 C
D - Dispositif d'allumage, Faisceau de câbles FR 450, 480, 480 C
Planche 2
28 pièce(s)

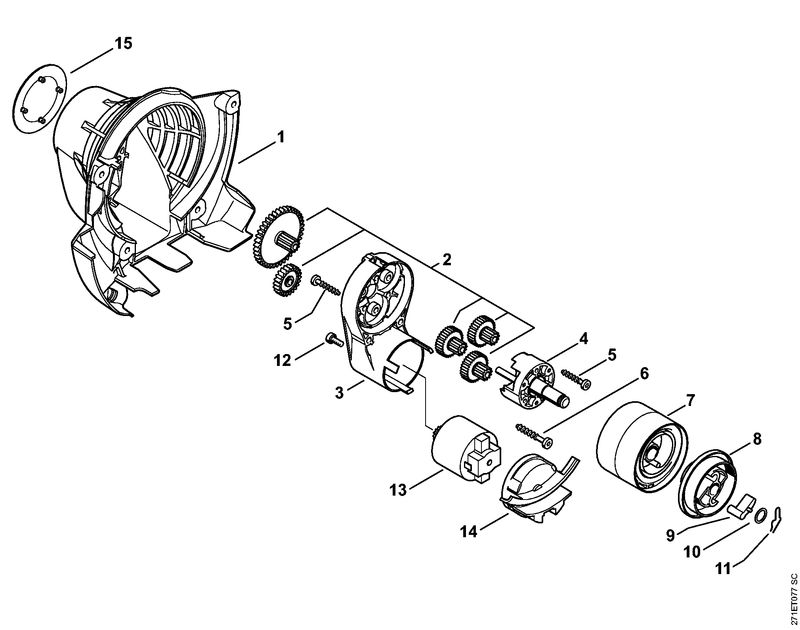

F - Dispositif de lancement FR 480 C
F - Dispositif de lancement FR 480 C
Planche 3
16 pièce(s)
G - Silencieux, Capot
G - Silencieux, Capot
Planche 4
5 pièce(s)
H - Réservoir d'essence
H - Réservoir d'essence
Planche 5
14 pièce(s)

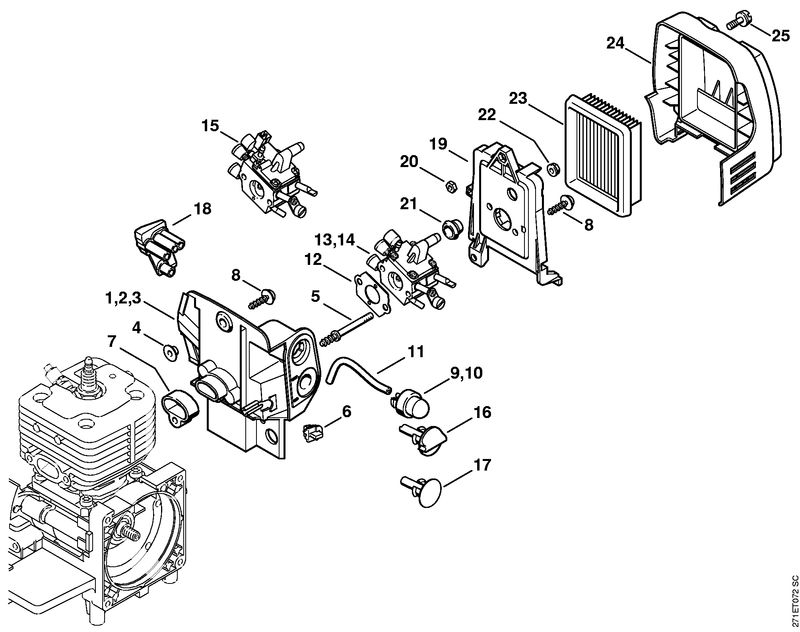

J - Carter de carburateur, Filtre à air FR 450, 480
J - Carter de carburateur, Filtre à air FR 450, 480
Planche 6
19 pièce(s)

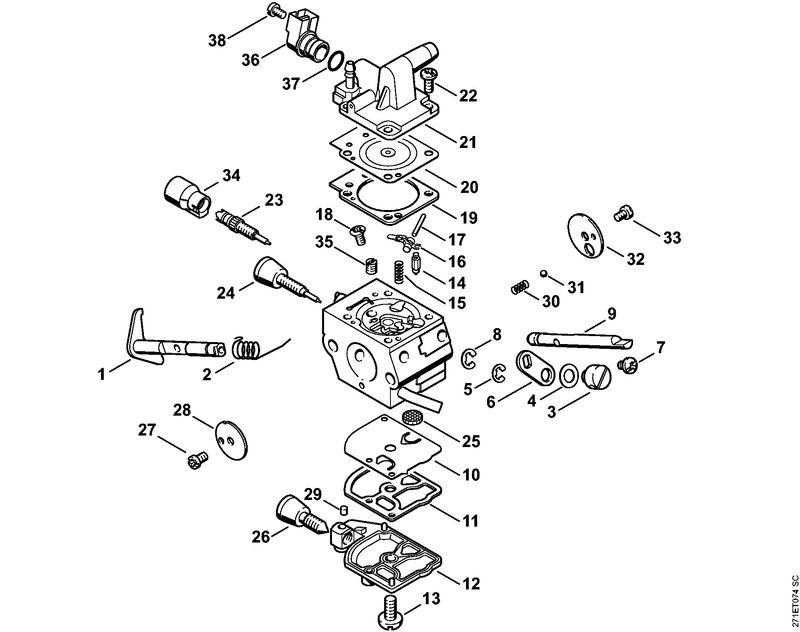

O - Carburateur C1Q-S159 FR 480 C
O - Carburateur C1Q-S159 FR 480 C
Planche 7
40 pièce(s)
P - Carter d'accouplement
P - Carter d'accouplement
Planche 8
27 pièce(s)
Q - Cadre Porteur, Tube complet
Q - Cadre Porteur, Tube complet
Planche 9
36 pièce(s)
S - Poignée de commande (09.2003)
S - Poignée de commande (09.2003)
Planche 10
21 pièce(s)

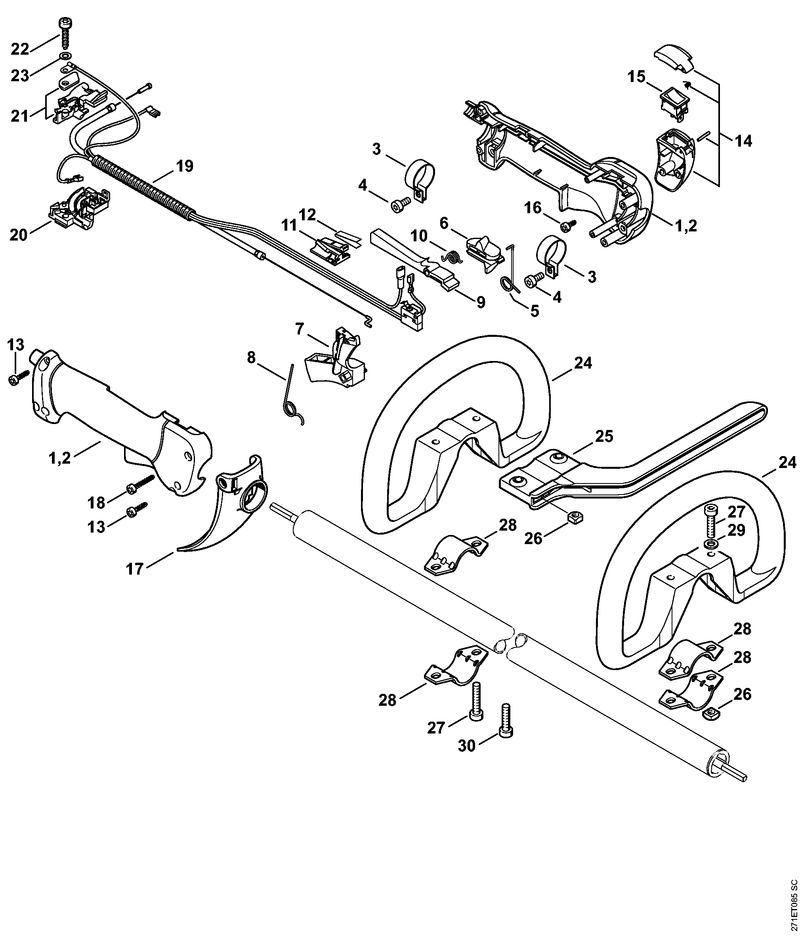

T - Poignée de commande FR 480 C
T - Poignée de commande FR 480 C
Planche 11
30 pièce(s)
U - Réducteur
U - Réducteur
Planche 12
20 pièce(s)
V - Capot protecteur
V - Capot protecteur
Planche 13
18 pièce(s)
W - Protecteur de transport, Outils
W - Protecteur de transport, Outils
Planche 14
9 pièce(s)
X - Numéro de machine
X - Numéro de machine
Planche 15
1 pièce(s)
Consommables et matières auxiliaires
Consommables et matières auxiliaires
Planche 16
7 pièce(s)
Consommables et matières auxiliaires
Consommables et matières auxiliaires
Planche 17
4 pièce(s)
