FR 450

18 planche(s) disponible(s)

B - Carter, Cylindre FR 450, 480

Planche 1

21 pièce(s)

D - Dispositif d'allumage, Faisceau de câbles FR 450, 480, 480 C

D - Dispositif d'allumage, Faisceau de câbles FR 450, 480, 480 C

Planche 2

14 pièce(s)

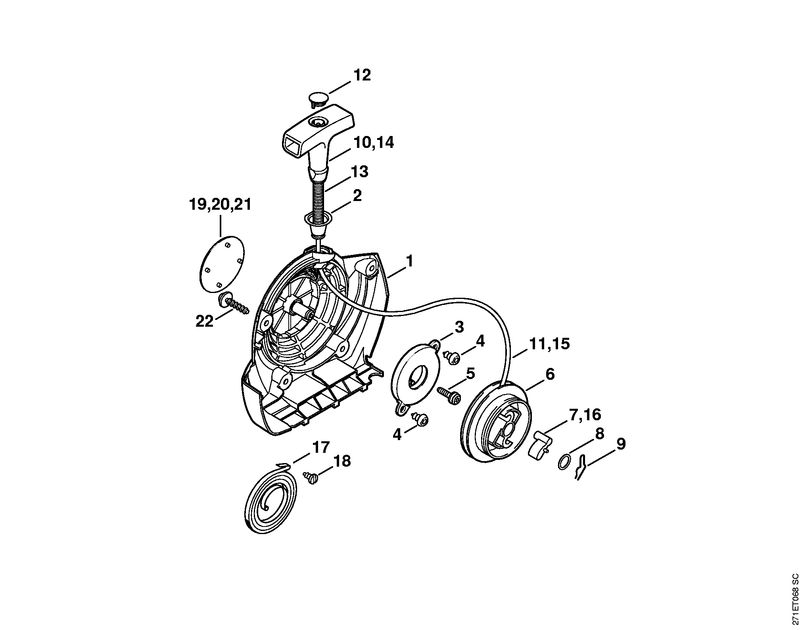

E - Dispositif de lancement FR 450, 480

Planche 3

22 pièce(s)

G - Silencieux, Capot

Planche 4

11 pièce(s)

H - Réservoir d'essence

Planche 5

14 pièce(s)

J - Carter de carburateur, Filtre à air FR 450, 480

J - Carter de carburateur, Filtre à air FR 450, 480

Planche 6

26 pièce(s)

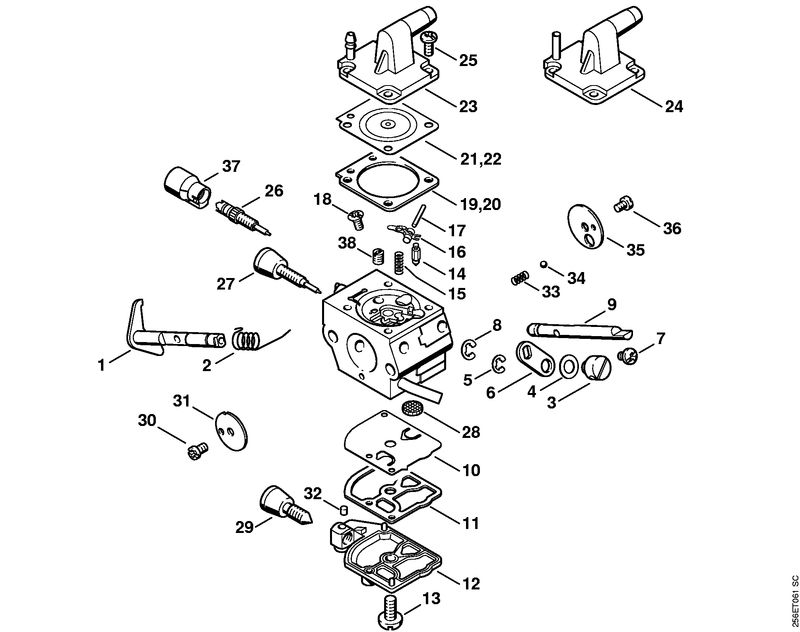

N - Carburateur C1Q-S155, C1Q-S113, C1Q-S94 FR 450, 480

N - Carburateur C1Q-S155, C1Q-S113, C1Q-S94 FR 450, 480

Planche 7

43 pièce(s)

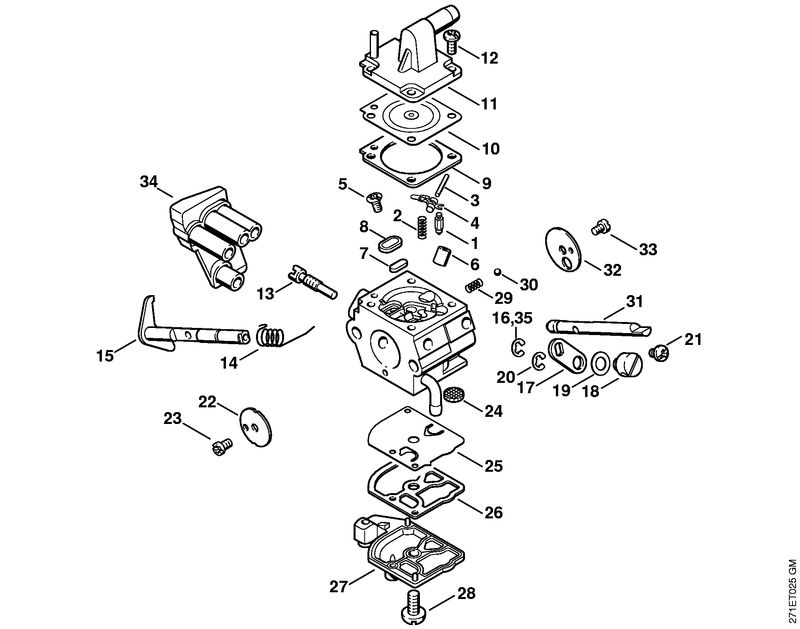

M - Carburateur C1Q-S34 FR 450 (46.2003)

M - Carburateur C1Q-S34 FR 450 (46.2003)

Planche 8

37 pièce(s)

P - Carter d'accouplement

Planche 9

25 pièce(s)

Q - Cadre Porteur, Tube complet

Planche 10

36 pièce(s)

R - Poignée de commande

Planche 11

28 pièce(s)

S - Poignée de commande (09.2003)

Planche 12

21 pièce(s)

U - Réducteur

Planche 13

20 pièce(s)

V - Capot protecteur

Planche 14

18 pièce(s)

W - Protecteur de transport, Outils

Planche 15

9 pièce(s)

X - Numéro de machine

Planche 16

1 pièce(s)

Consommables et matières auxiliaires

Planche 17

7 pièce(s)

Consommables et matières auxiliaires

Planche 18

4 pièce(s)
