FS 500

17 planche(s) disponible(s)

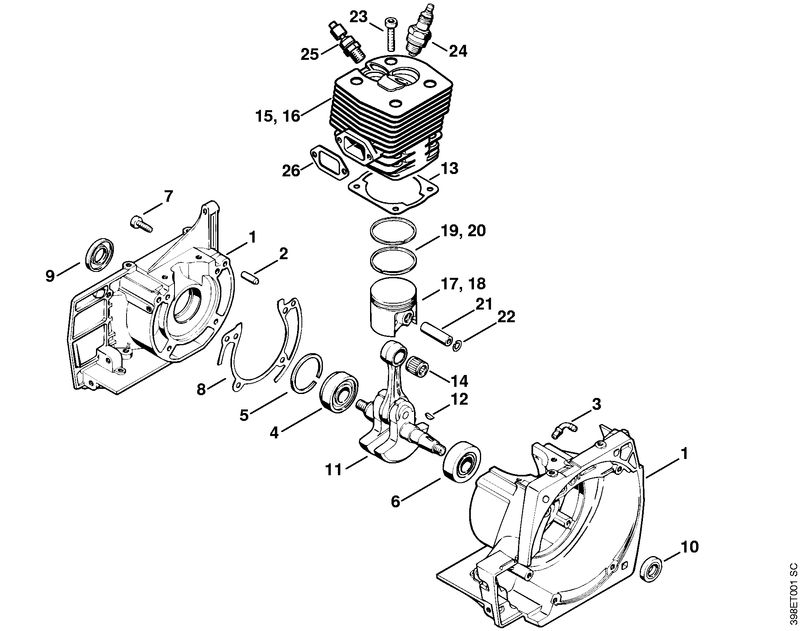

A - Carter, Cylindre

Planche 1

26 pièce(s)

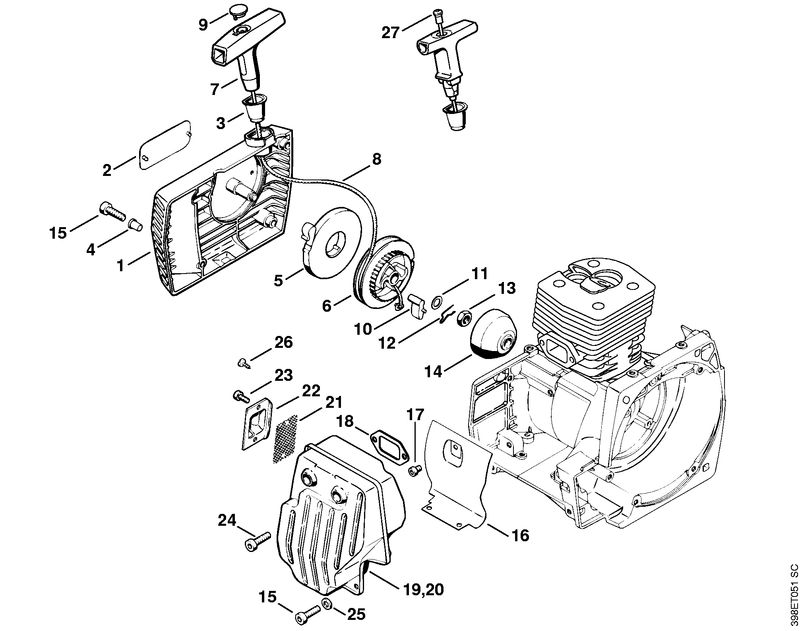

B - Dispositif de lancement, Silencieux

Planche 2

30 pièce(s)

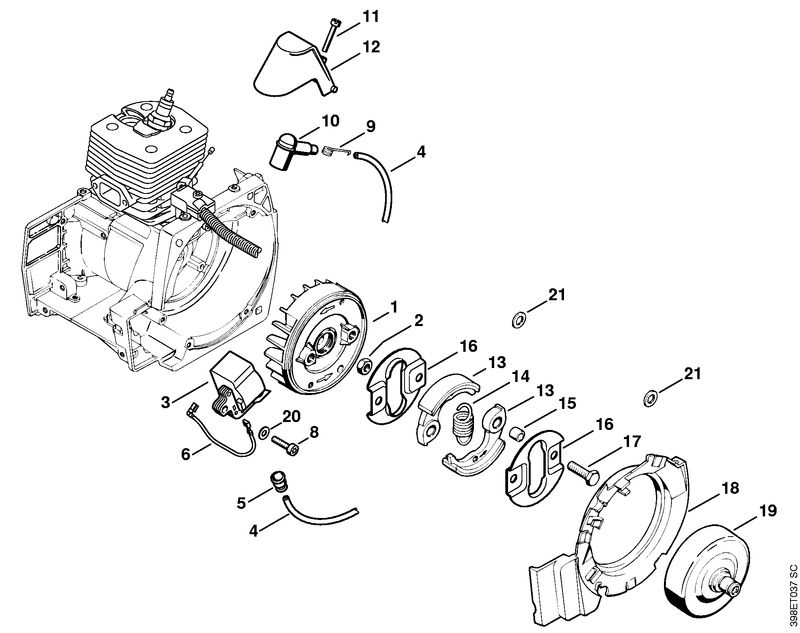

C - Dispositif d'allumage, Embrayage

Planche 3

23 pièce(s)

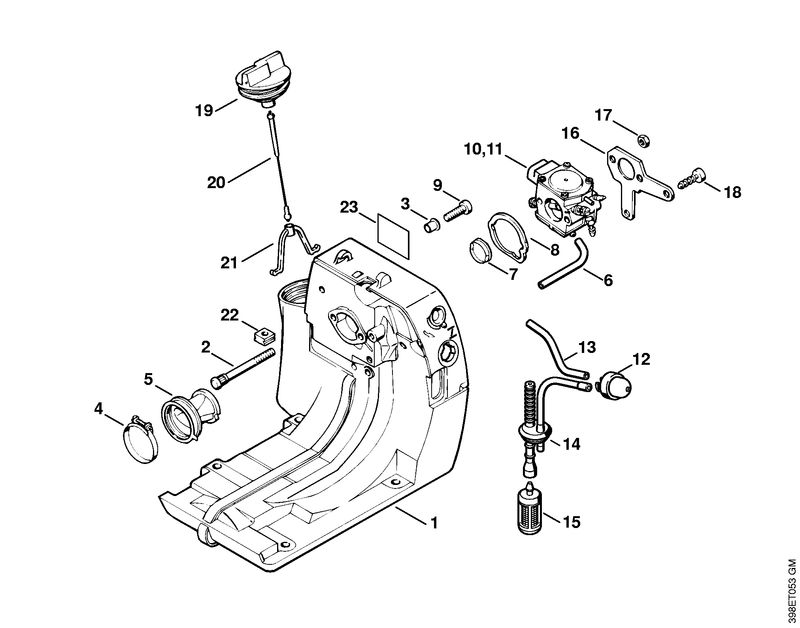

D - Carter de réservoir

Planche 4

24 pièce(s)

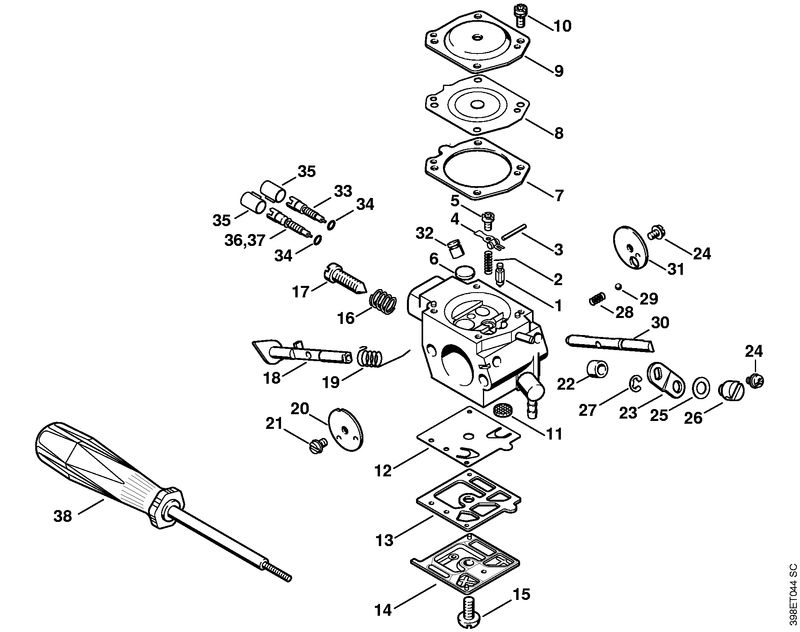

E - Carburateur HD-31, HD-22

Planche 5

41 pièce(s)

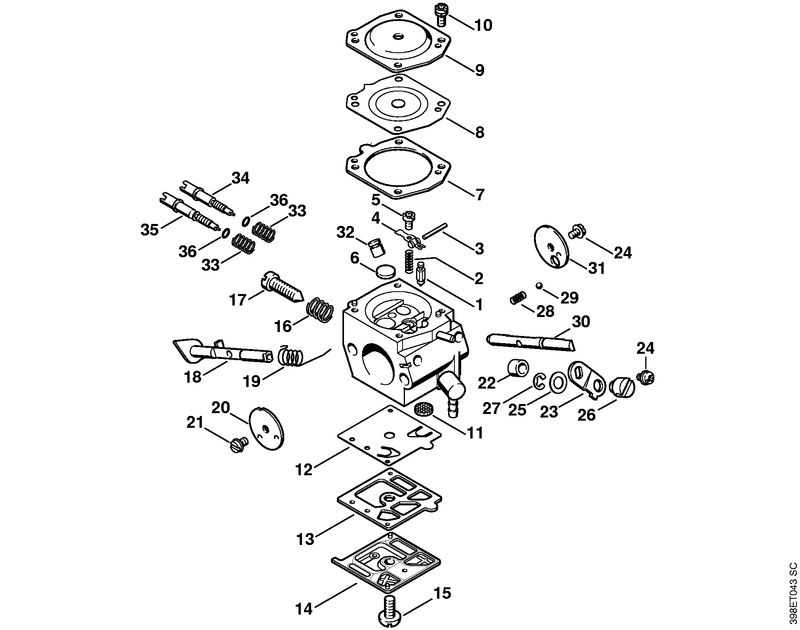

F - Carburateur HD-23 ⇥ 1 57 307 792 (29.2002)

F - Carburateur HD-23 ⇥ 1 57 307 792 (29.2002)

Planche 6

38 pièce(s)

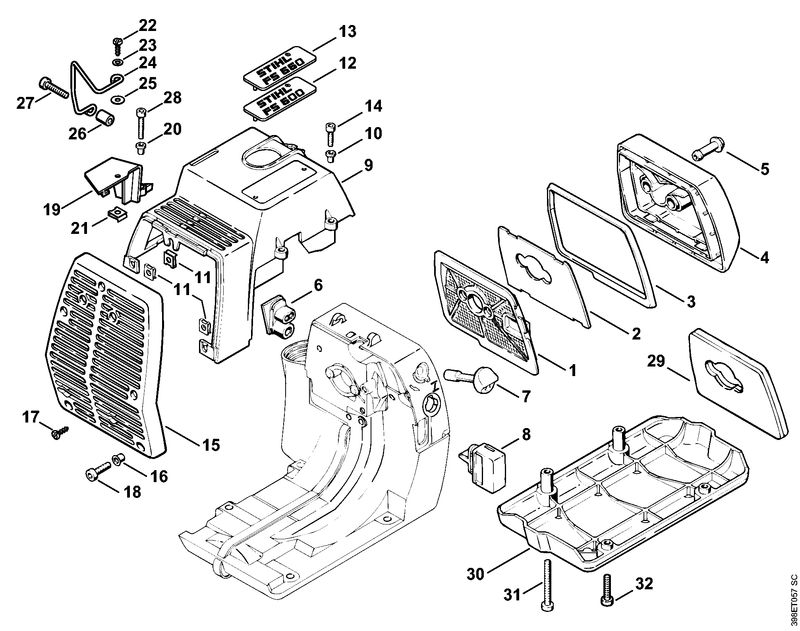

G - Filtre à air, Capot

Planche 7

33 pièce(s)

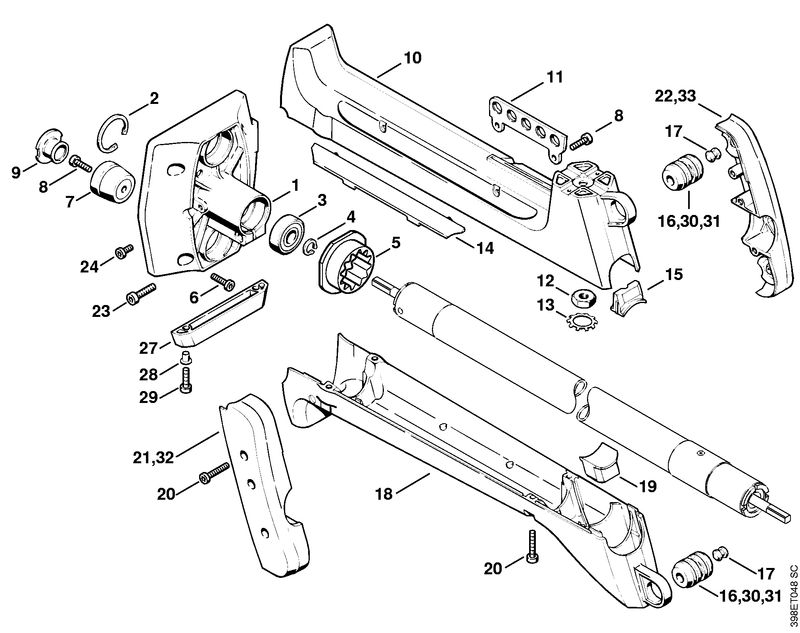

H - Carter d'accouplement, Système AV

Planche 8

31 pièce(s)

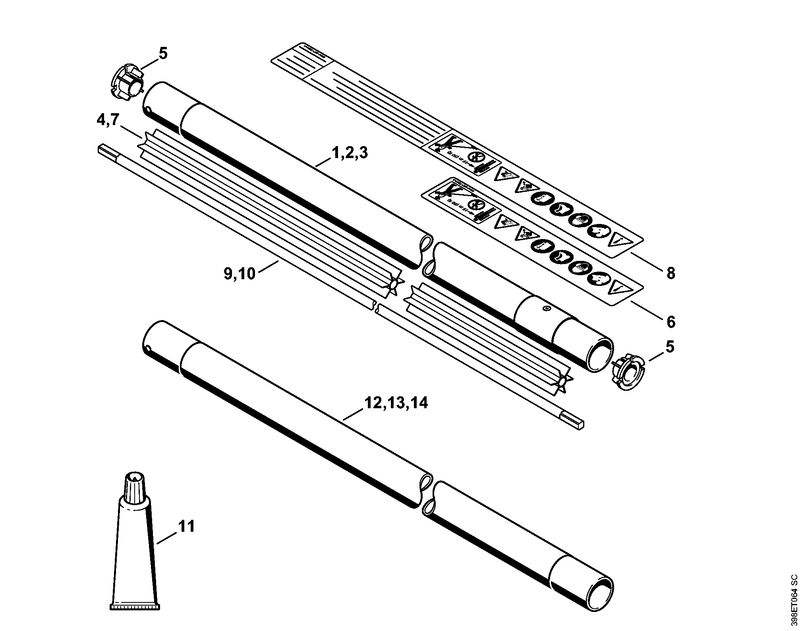

I - Tube complet

Planche 9

7 pièce(s)

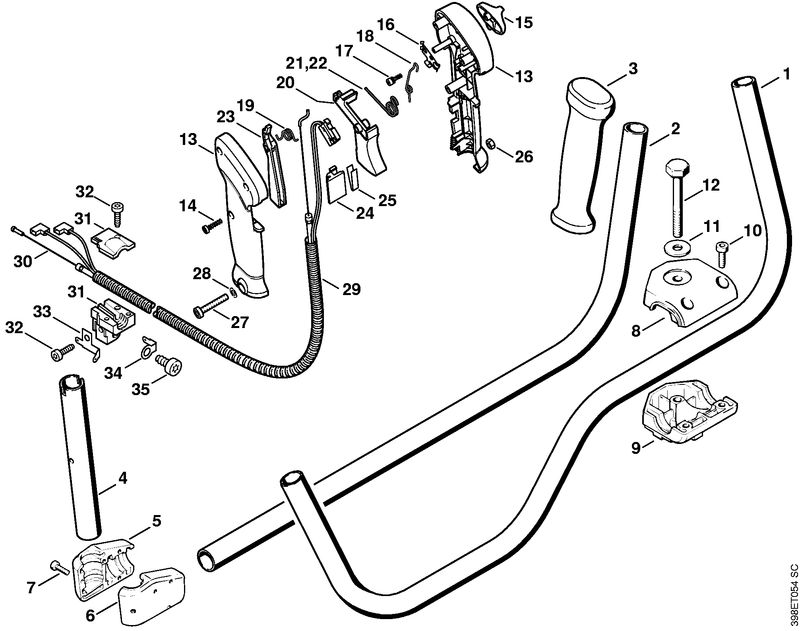

J - Poignée tubulaire, Poignée de commande

J - Poignée tubulaire, Poignée de commande

Planche 10

37 pièce(s)

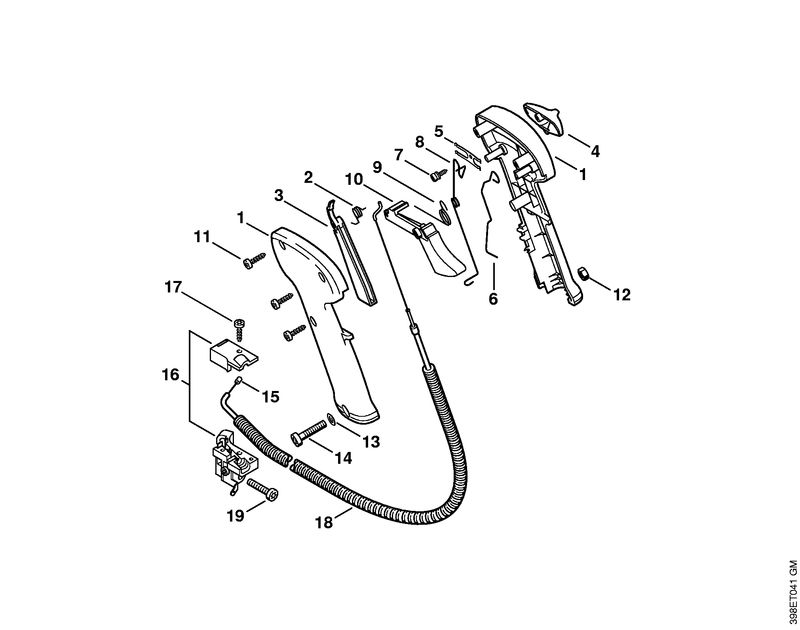

K - Poignée de commande ⇥ 1 57 307 792 (29.2002)

K - Poignée de commande ⇥ 1 57 307 792 (29.2002)

Planche 11

21 pièce(s)

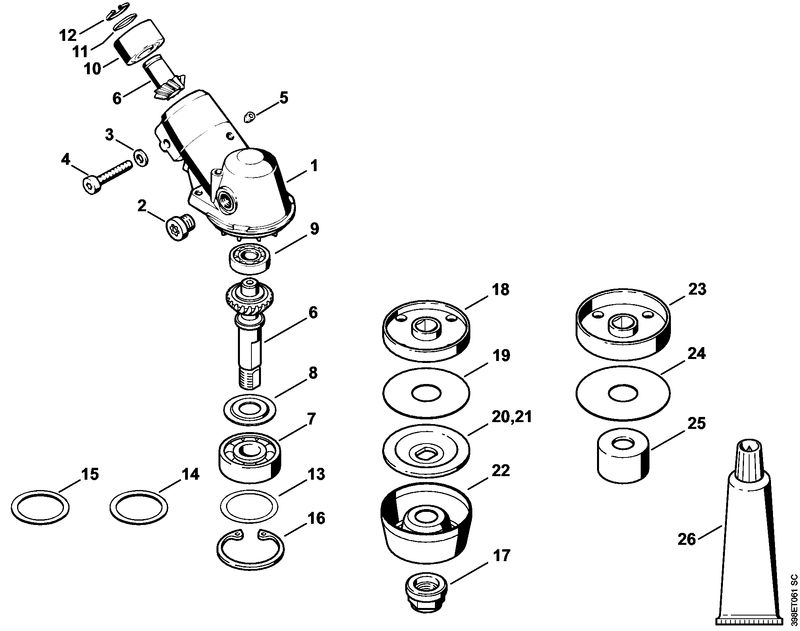

L - Réducteur

Planche 12

27 pièce(s)

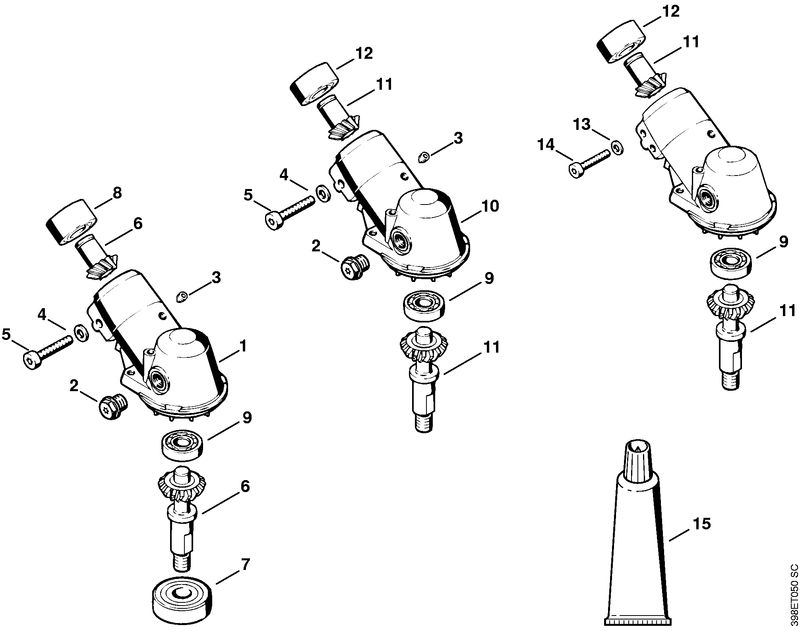

N - Réducteur (29.2002), ⇥ 1 48 729 574 (02.2001)

N - Réducteur (29.2002), ⇥ 1 48 729 574 (02.2001)

Planche 13

15 pièce(s)

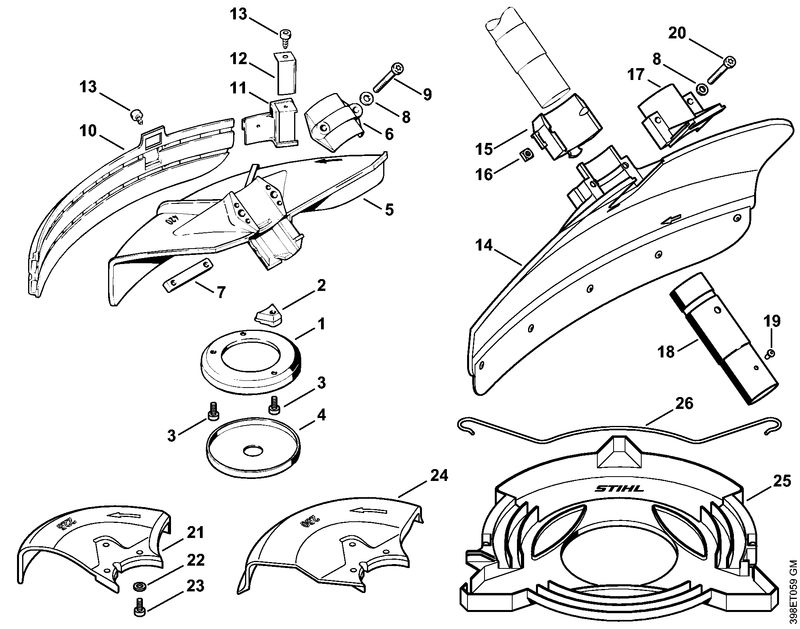

M - Capot protecteur

Planche 14

30 pièce(s)

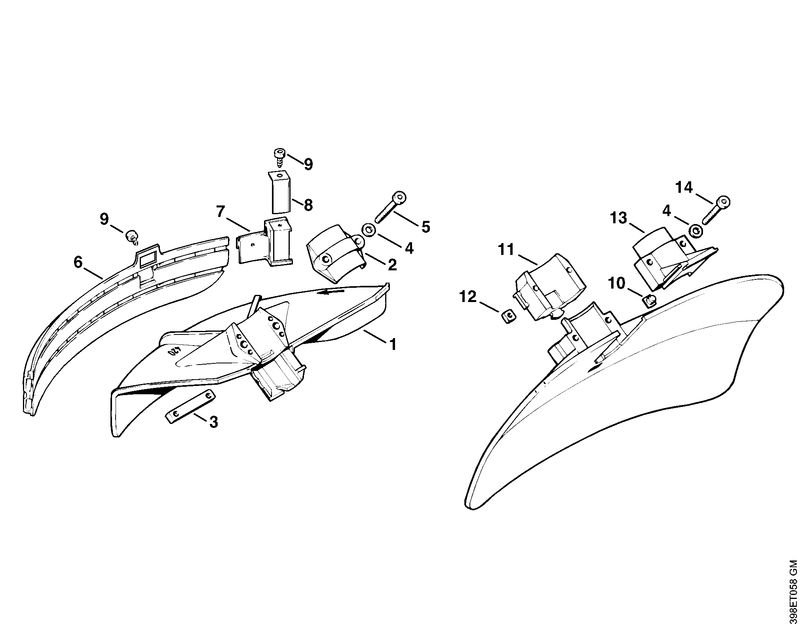

O - Capot protecteur (34.1999), (33.1998)

O - Capot protecteur (34.1999), (33.1998)

Planche 15

16 pièce(s)

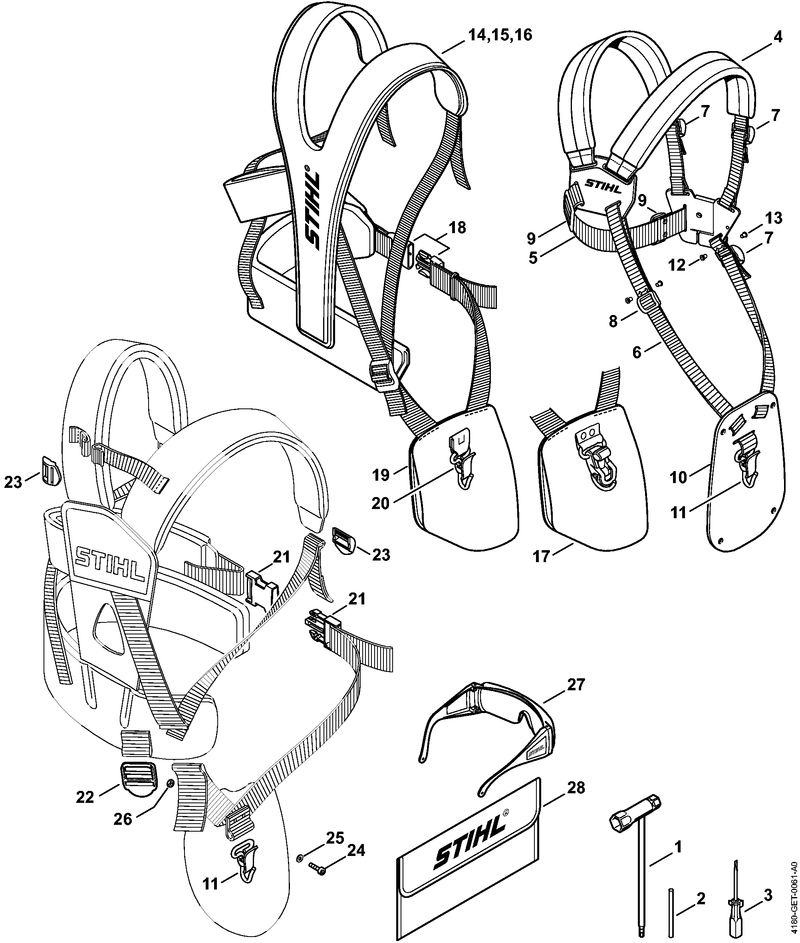

P - Outils, Bretelle double

Planche 16

31 pièce(s)

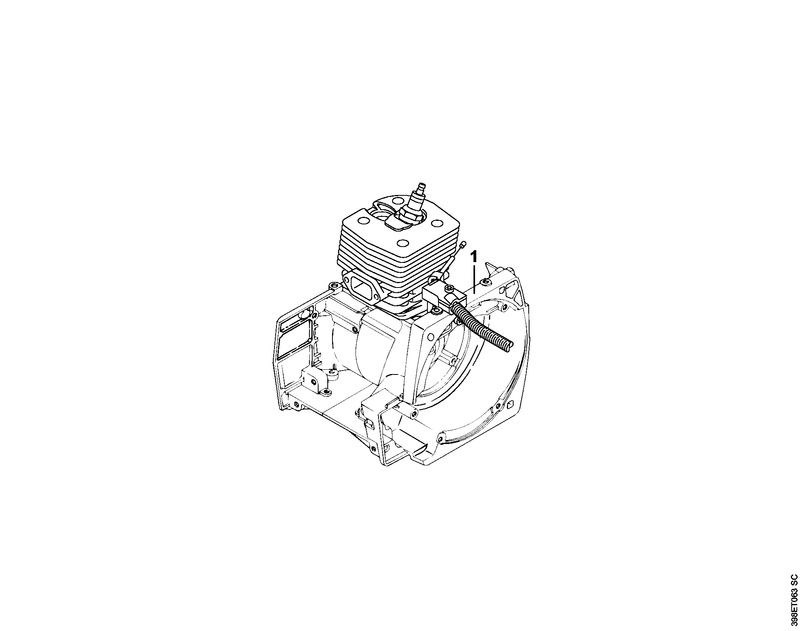

Q - Numéro de machine

Planche 17

1 pièce(s)
