BR 430

15 planche(s) disponible(s)

B - Bloc moteur
B - Bloc moteur
Planche 1
28 pièce(s)

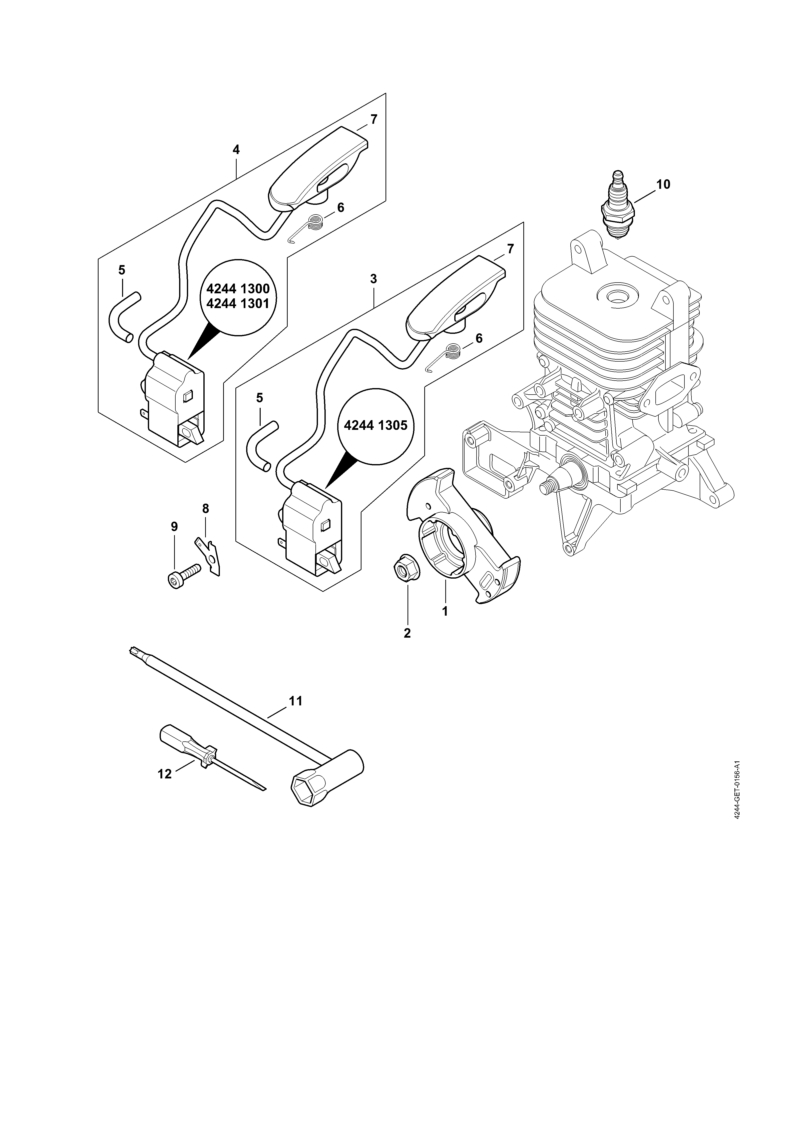

C - Dispositif d'allumage
C - Dispositif d'allumage
Planche 2
12 pièce(s)
E - Dispositif de lancement
E - Dispositif de lancement
Planche 3
15 pièce(s)

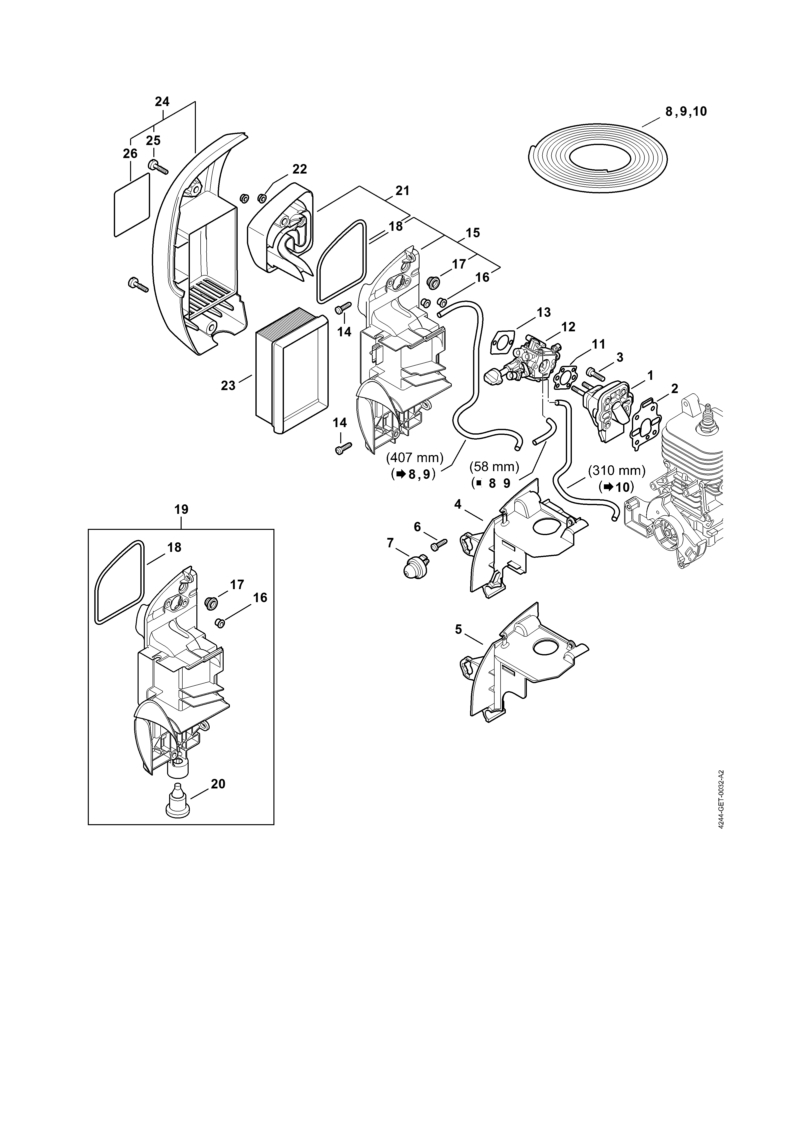

F - Bride intermédiaire, Filtre à air
F - Bride intermédiaire, Filtre à air
Planche 4
29 pièce(s)
I - Carburateur 4244/11
I - Carburateur 4244/11
Planche 5
33 pièce(s)
J - Carburateur 4244/14
J - Carburateur 4244/14
Planche 6
31 pièce(s)

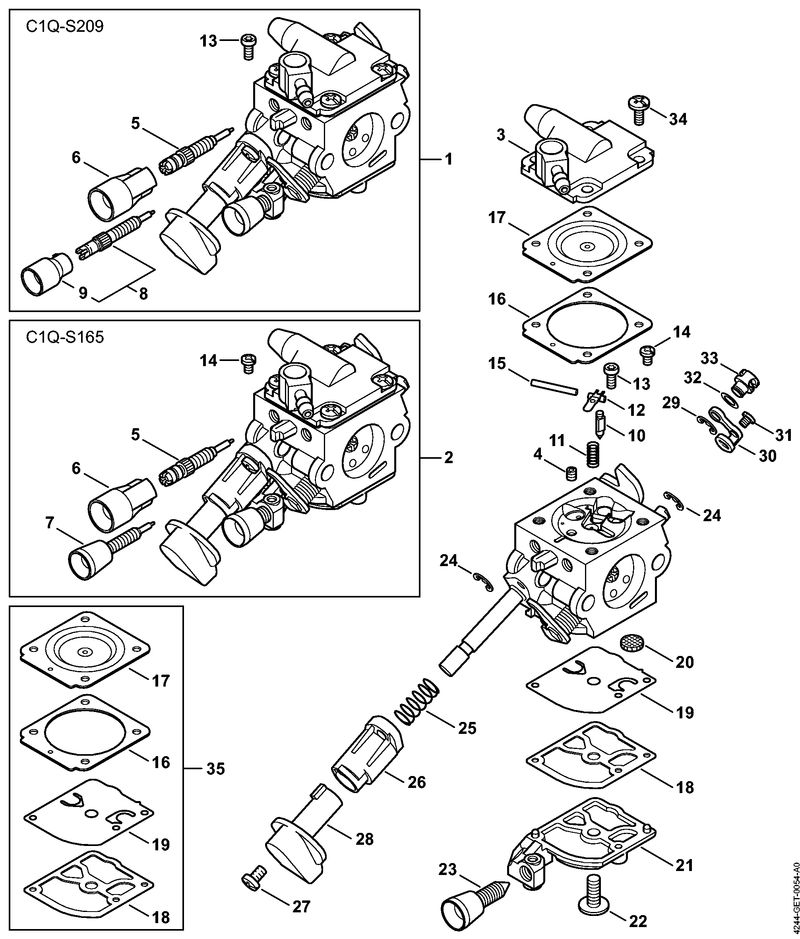

K - Carburateur C1Q-S209, C1Q-S165
K - Carburateur C1Q-S209, C1Q-S165
Planche 7
97 pièce(s)

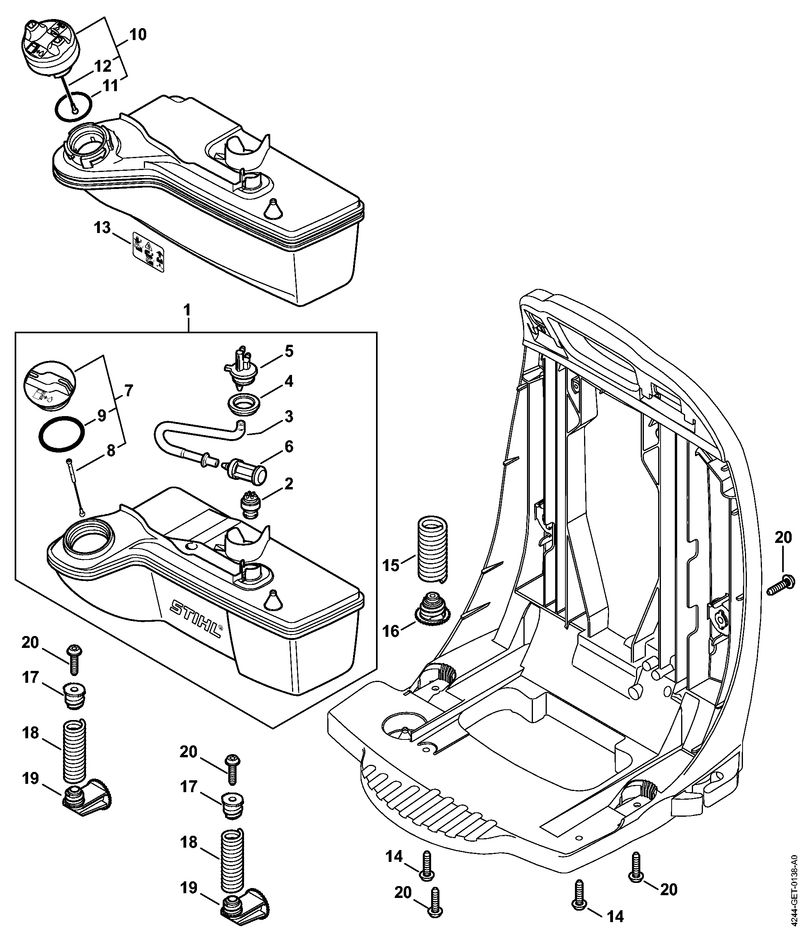

O - Réservoir d'essence, Système AV
O - Réservoir d'essence, Système AV
Planche 8
20 pièce(s)

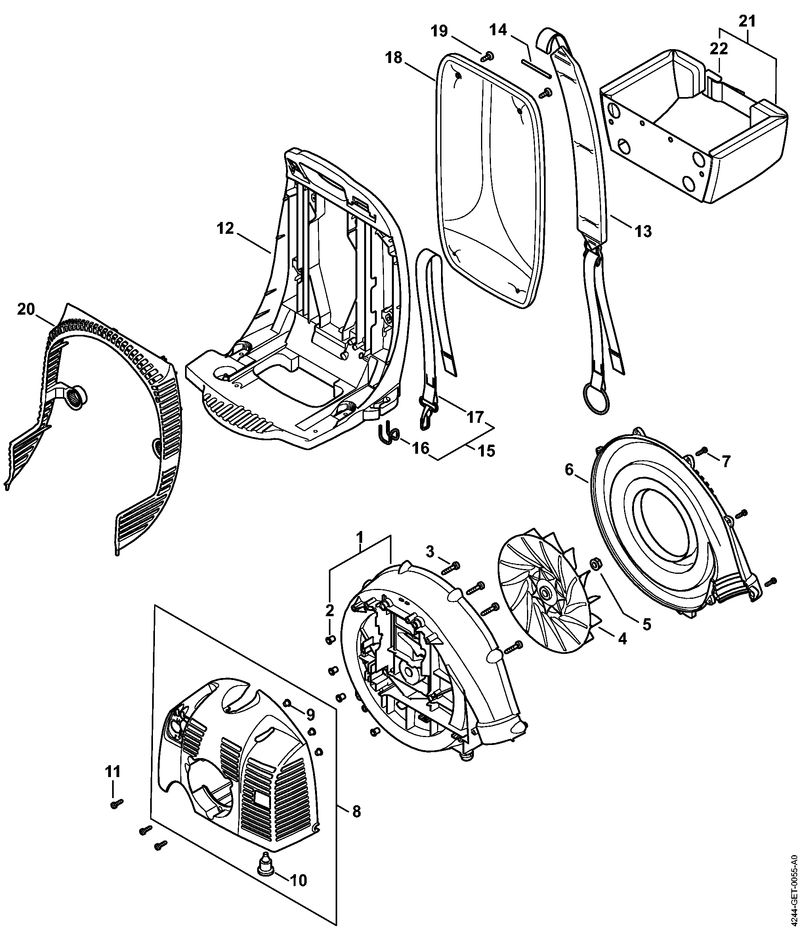

Q - Carter de turbine, capot, plaque dorsale
Q - Carter de turbine, capot, plaque dorsale
Planche 9
22 pièce(s)

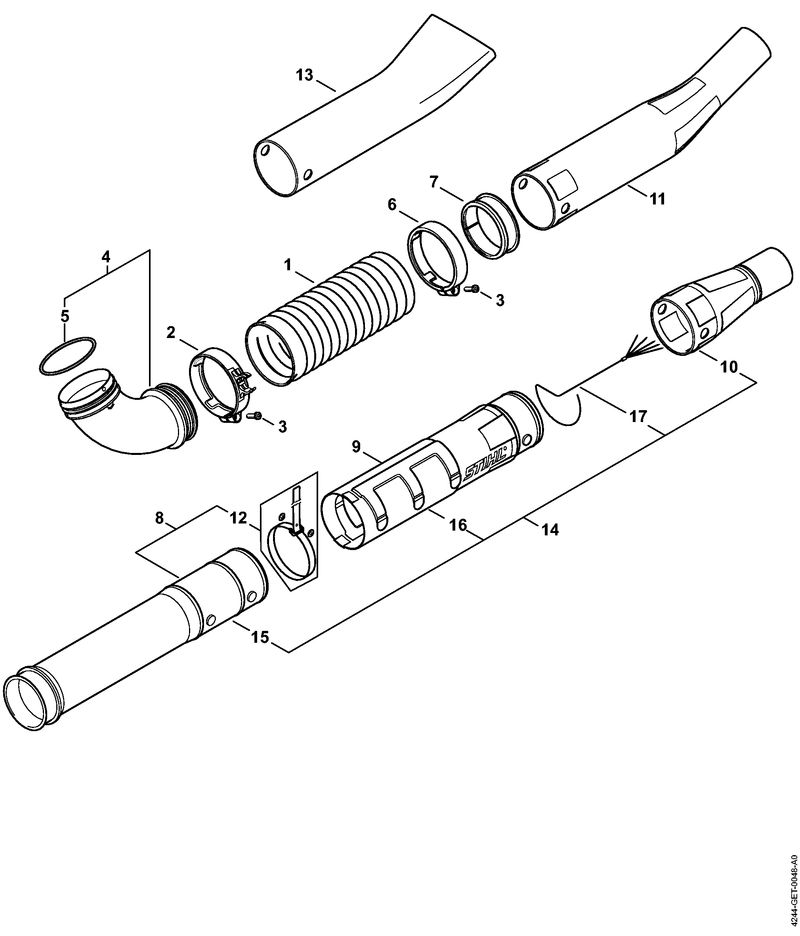

S - Tube à soufflet, Tube de soufflage
S - Tube à soufflet, Tube de soufflage
Planche 10
17 pièce(s)

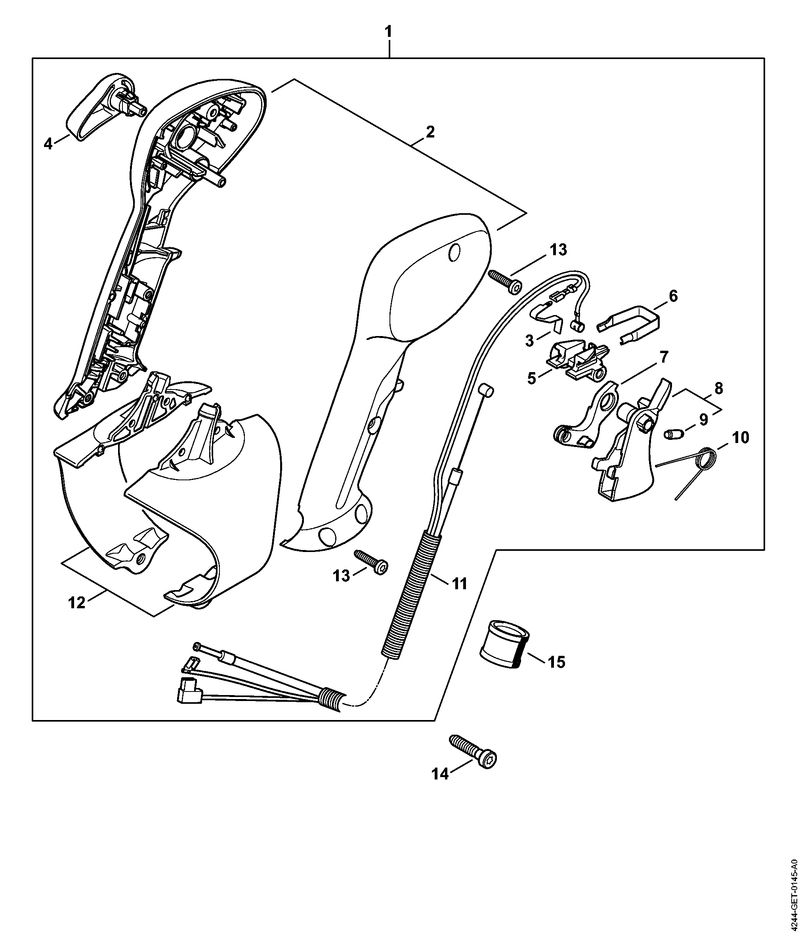

T - Poignée de commande
T - Poignée de commande
Planche 11
15 pièce(s)
U - Poignée de commande
U - Poignée de commande
Planche 12
15 pièce(s)
W - Poignée à deux mains
W - Poignée à deux mains
Planche 13
14 pièce(s)
X - Numéro de machine
X - Numéro de machine
Planche 14
1 pièce(s)

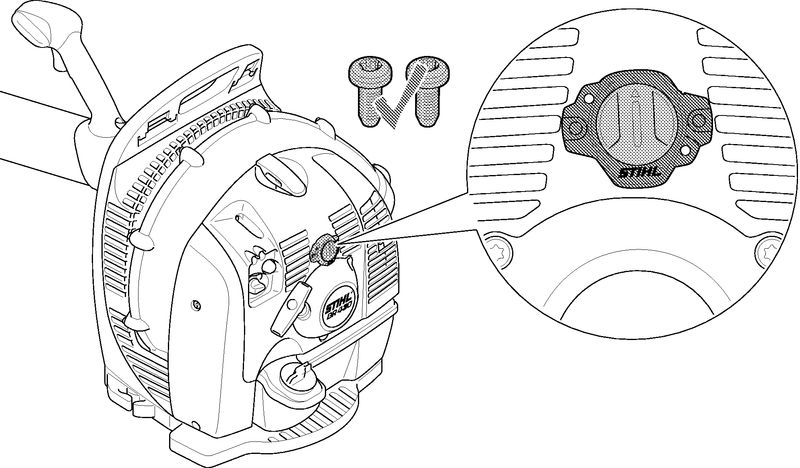

Z - Smart Connector 1.1
Z - Smart Connector 1.1
Planche 15
1 pièce(s)
