Moteur à essence

11 planche(s) disponible(s)

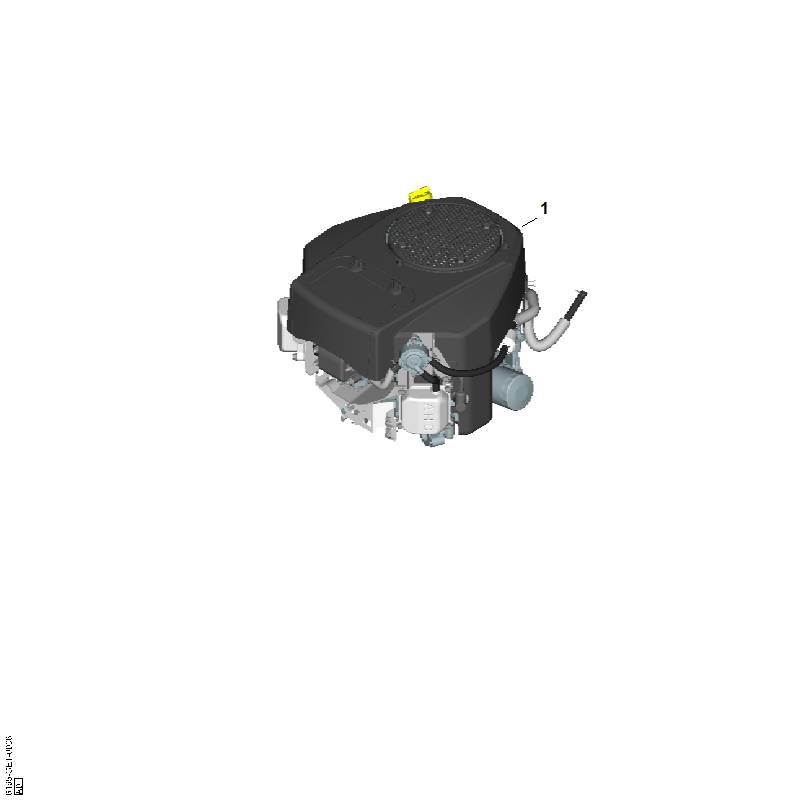

A - Moteur complet
A - Moteur complet
Planche 1
1 pièce(s)

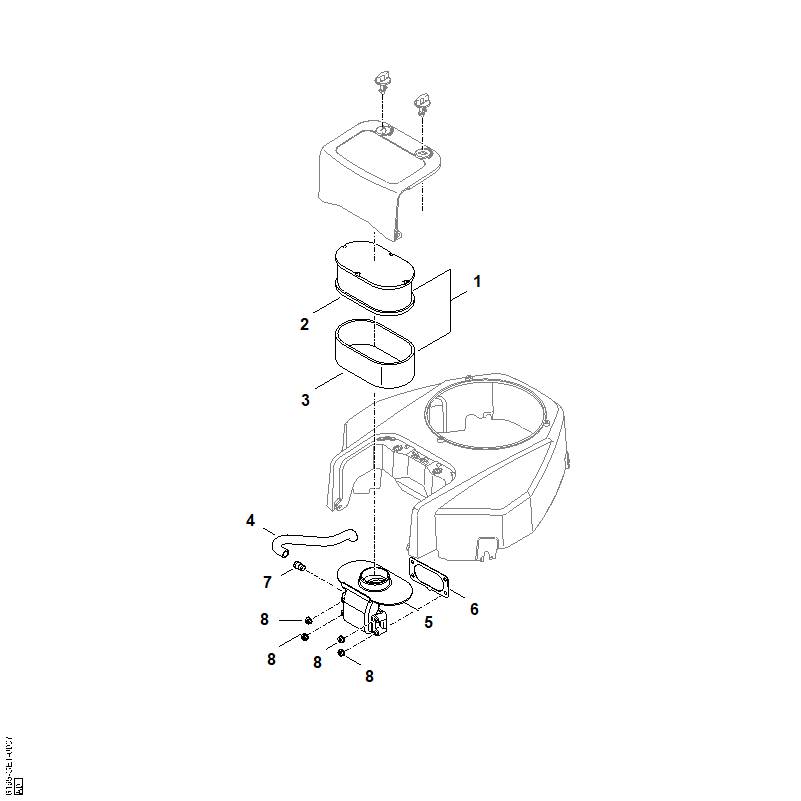

B - Filtre à air
B - Filtre à air
Planche 2
8 pièce(s)

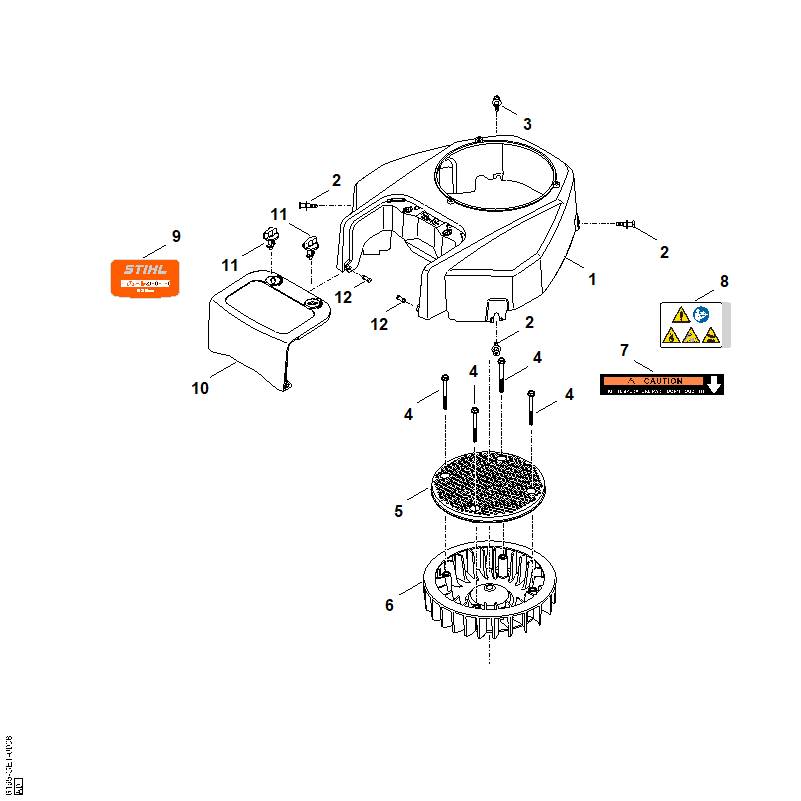

C - Carter de ventilateur
C - Carter de ventilateur
Planche 3
12 pièce(s)

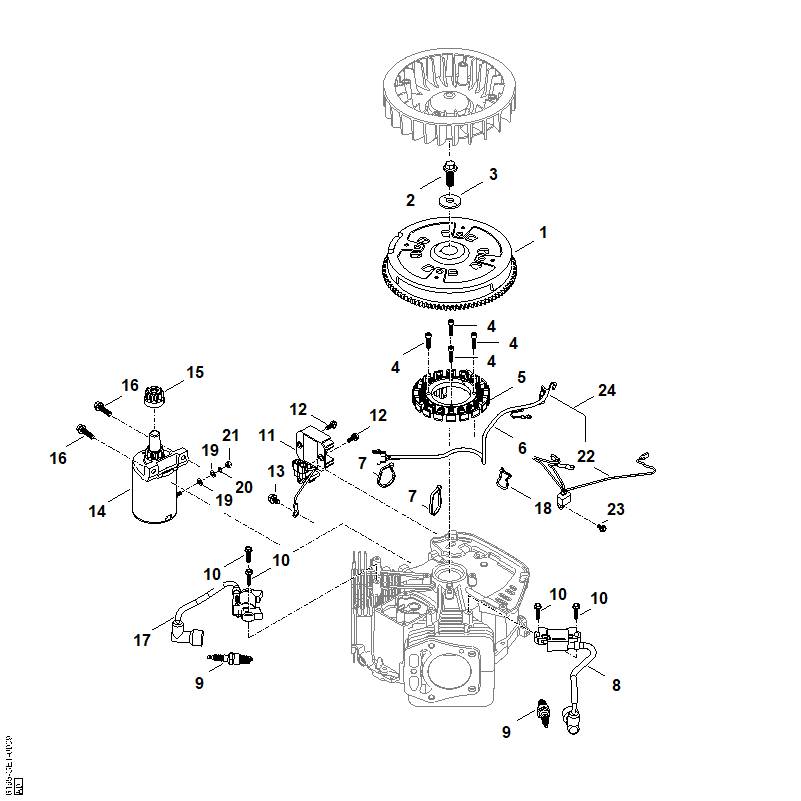

D - Système d’allumage, démarreur, volant moteur
D - Système d’allumage, démarreur, volant moteur
Planche 4
25 pièce(s)

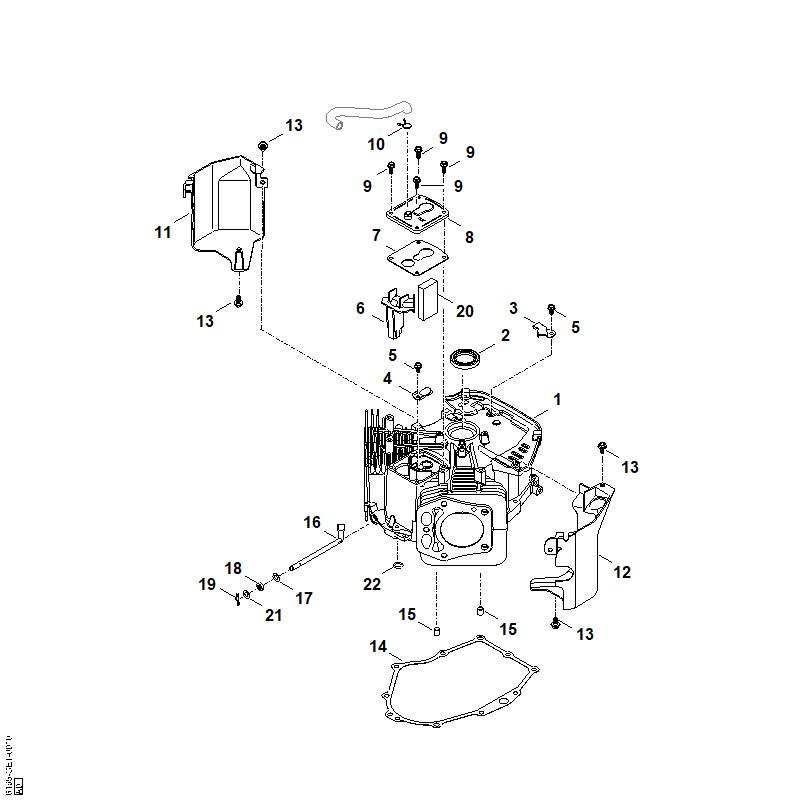

E - Carter de vilebrequin
E - Carter de vilebrequin
Planche 5
22 pièce(s)

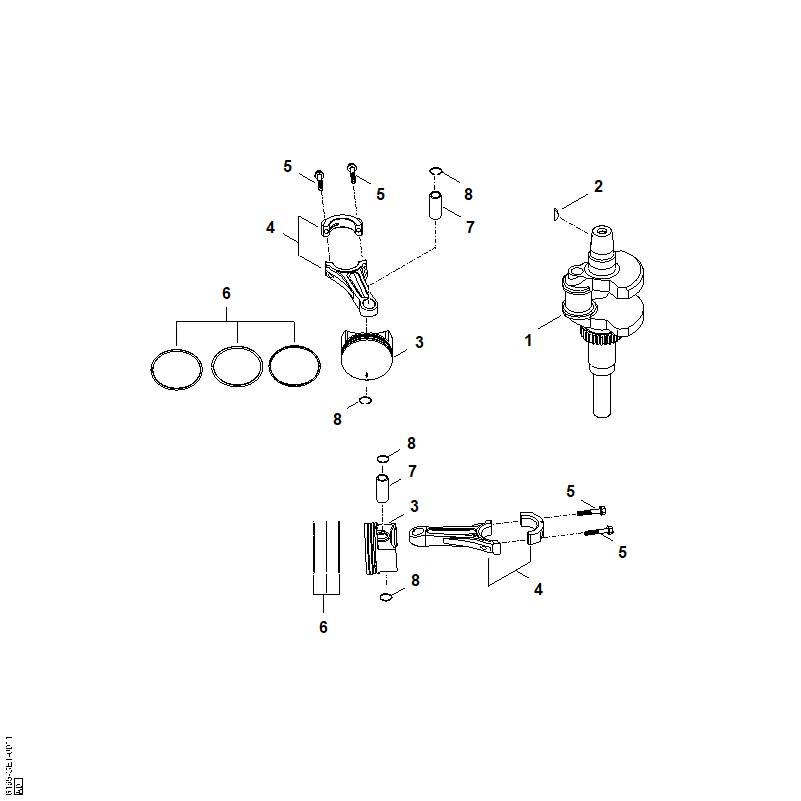

F - Vilebrequin, piston
F - Vilebrequin, piston
Planche 6
8 pièce(s)

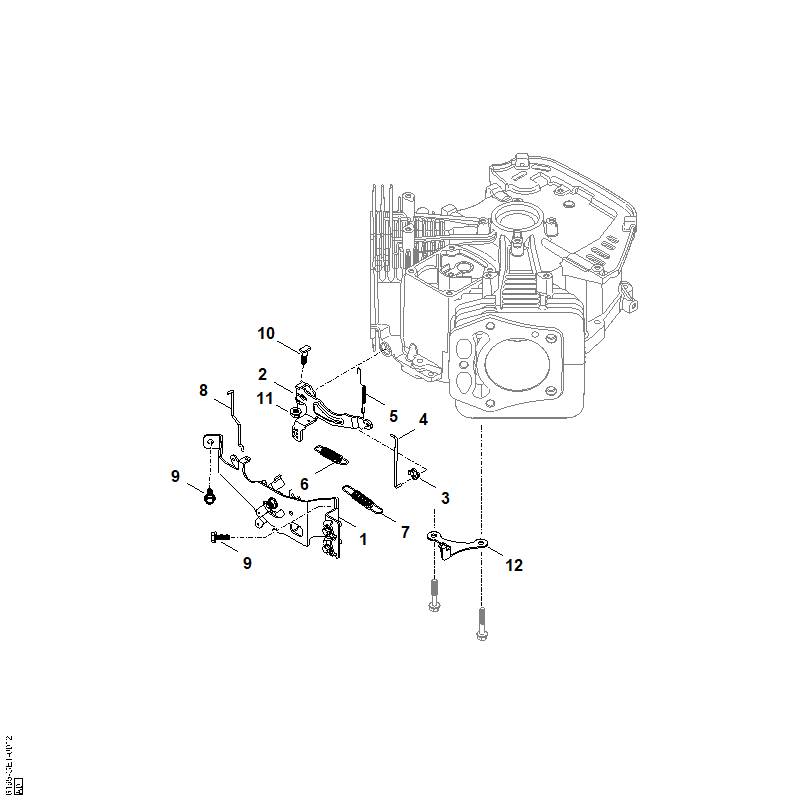

G - Tringlerie du régulateur
G - Tringlerie du régulateur
Planche 7
12 pièce(s)

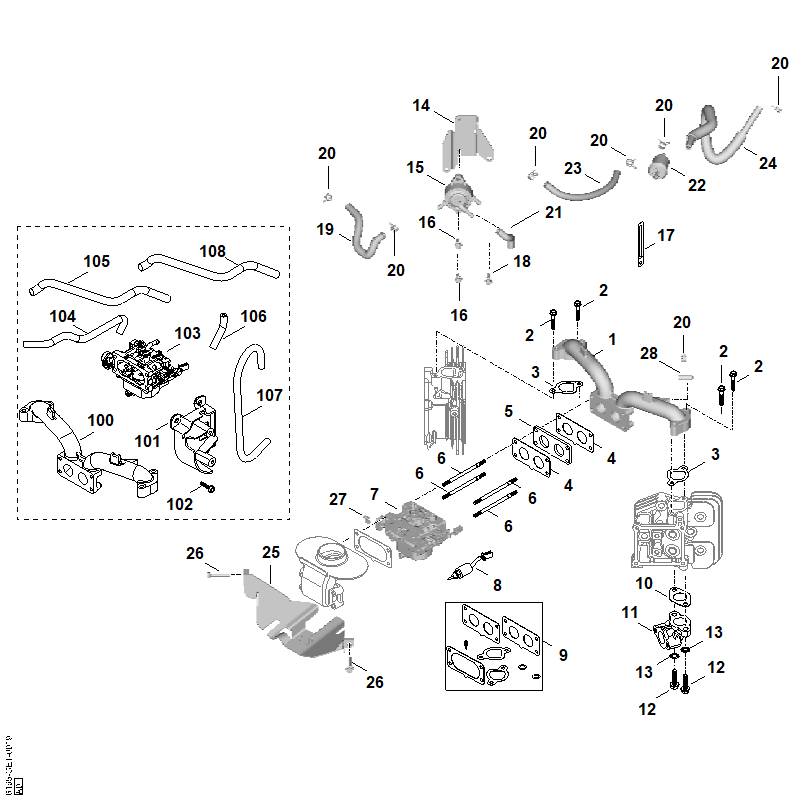

H - Système de carburant
H - Système de carburant
Planche 8
37 pièce(s)

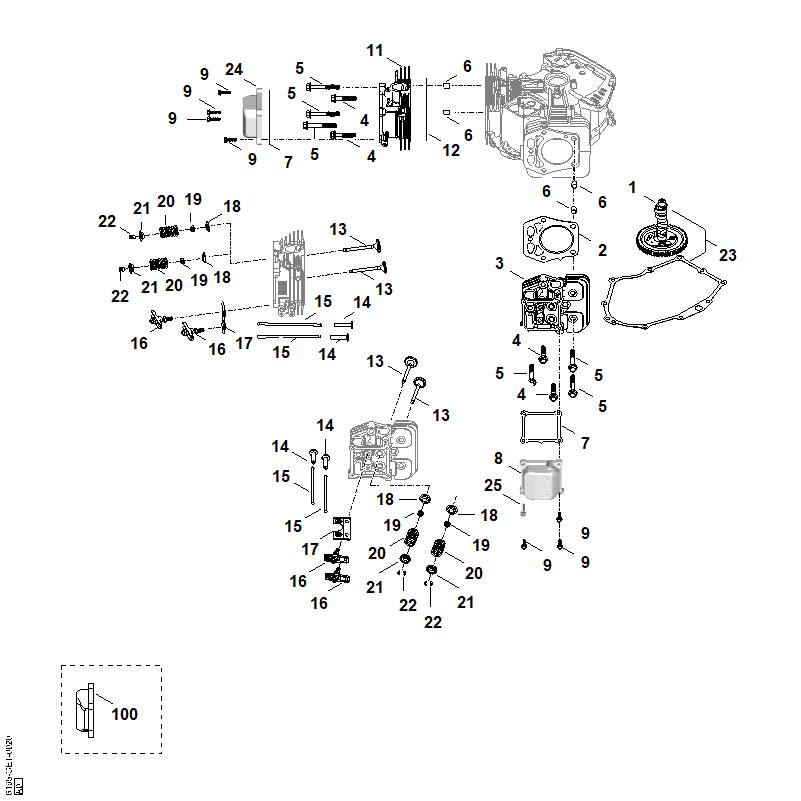

I - Arbre à cames, soupapes
I - Arbre à cames, soupapes
Planche 9
25 pièce(s)

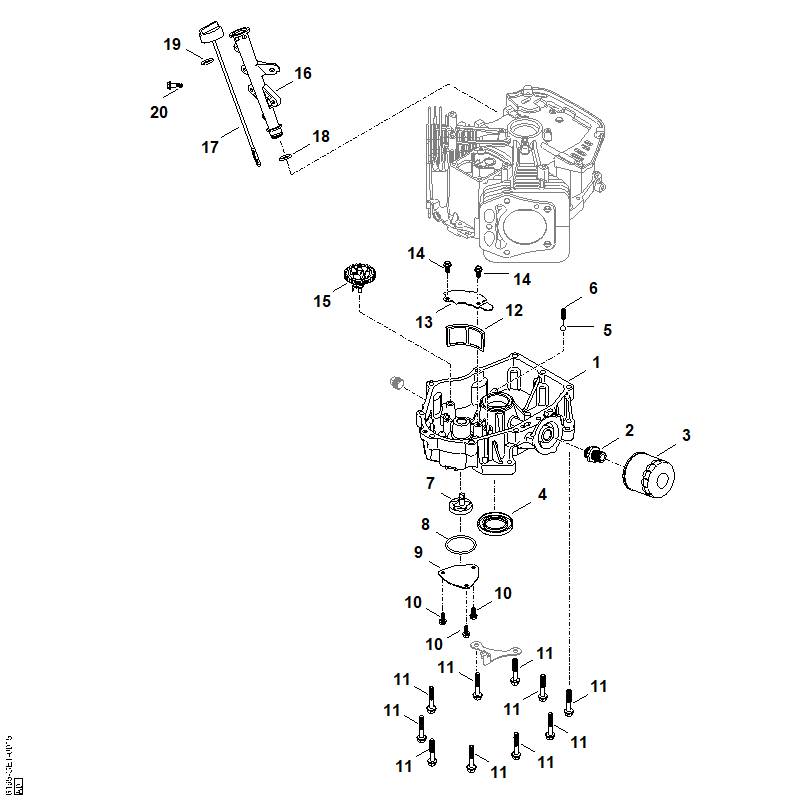

J - Transmission de régulateur, carter d'huile
J - Transmission de régulateur, carter d'huile
Planche 10
20 pièce(s)

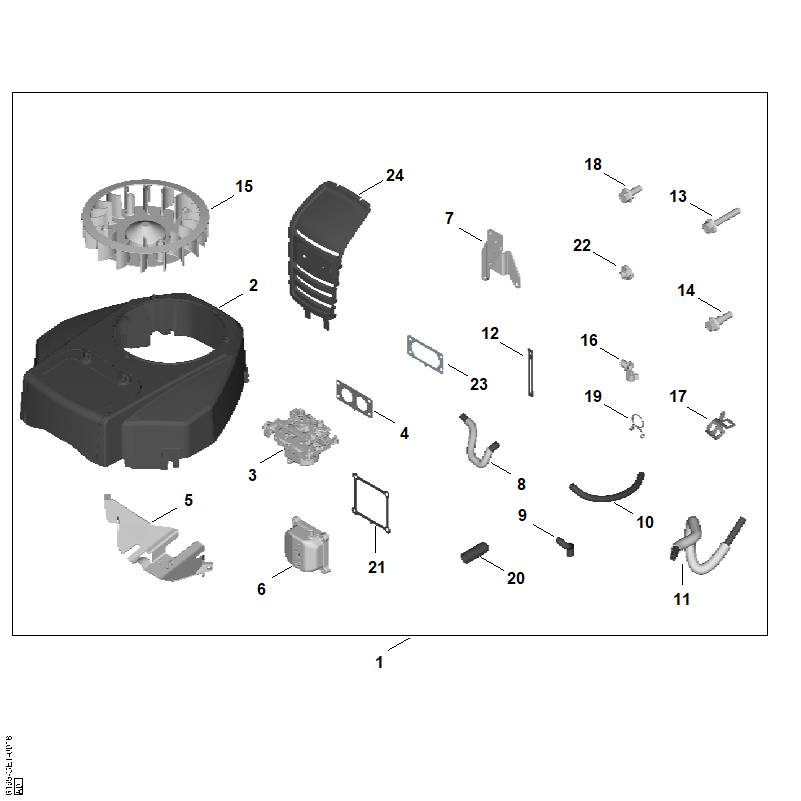

K - Jeu de pièces de dissipation de chaleur
K - Jeu de pièces de dissipation de chaleur
Planche 11
24 pièce(s)
