21R602-0002-H1

8 planche(s) disponible(s)

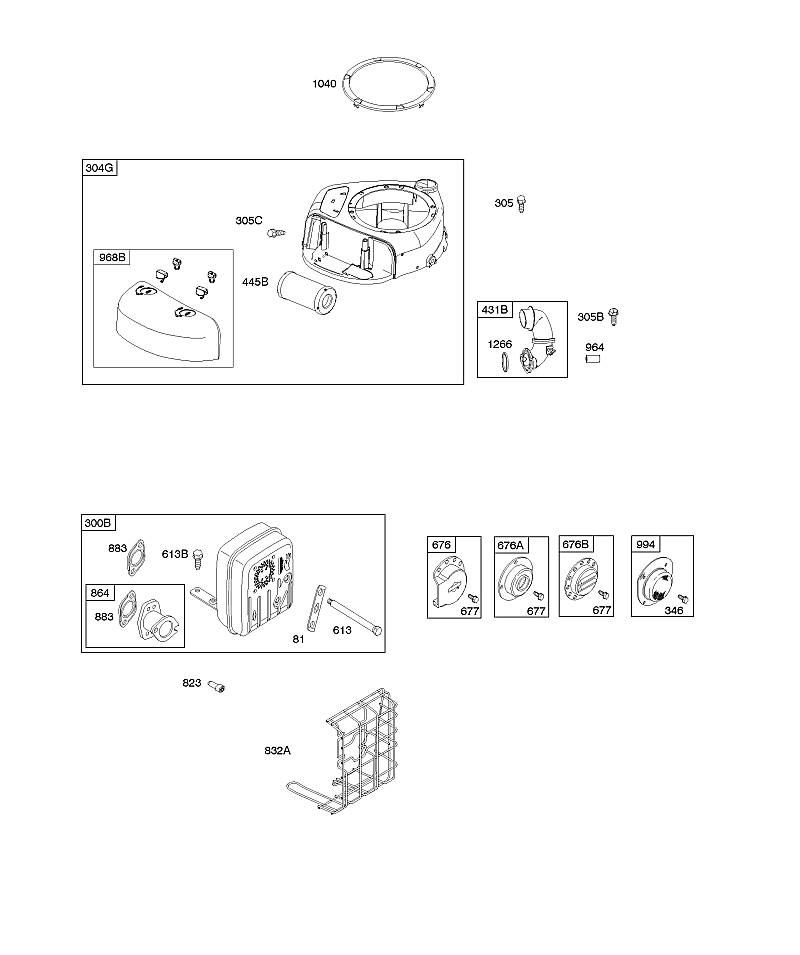

A - Filtre à air, carter de soufflante, système d'échappement
A - Filtre à air, carter de soufflante, système d'échappement
Planche 1
24 pièce(s)

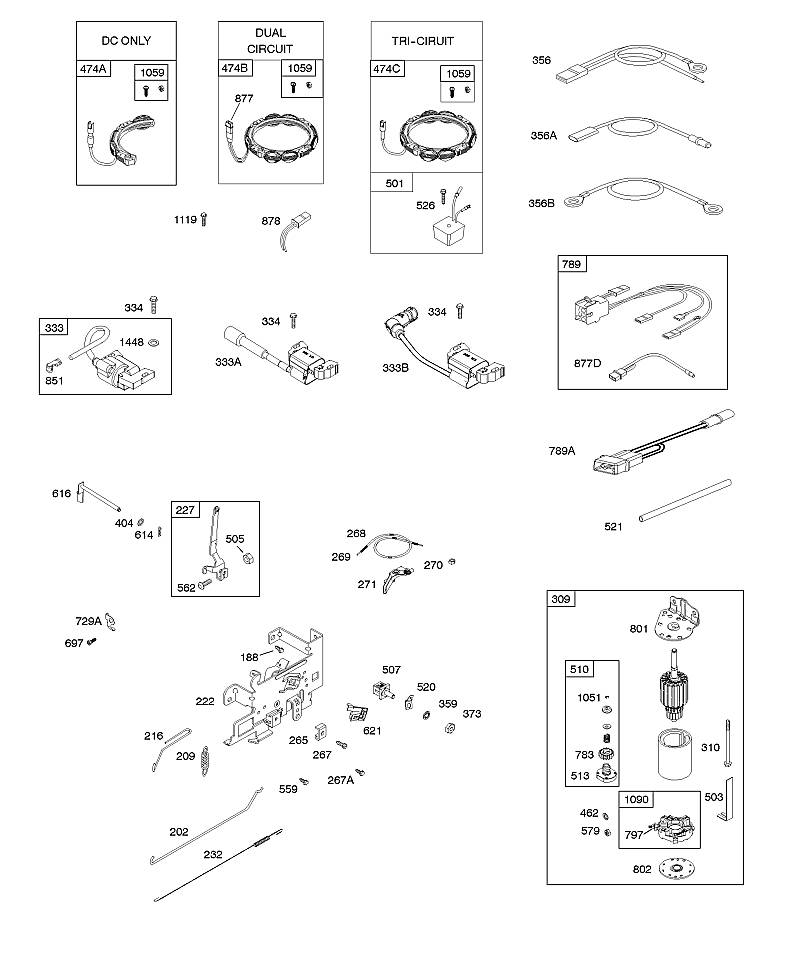

B - Alternateur, commandes, ressort du régulateur, allumage
B - Alternateur, commandes, ressort du régulateur, allumage
Planche 2
60 pièce(s)

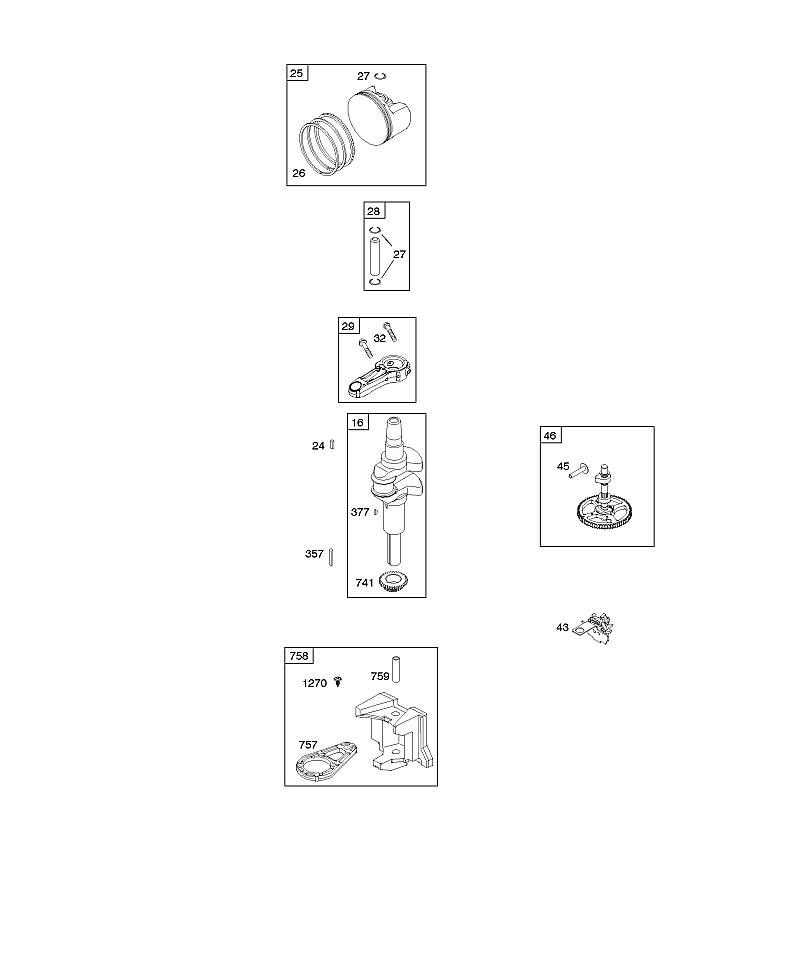

C - Arbre à cames, vilebrequin, contrepoids, piston, segments, bielle
C - Arbre à cames, vilebrequin, contrepoids, piston, segments, bielle
Planche 3
20 pièce(s)

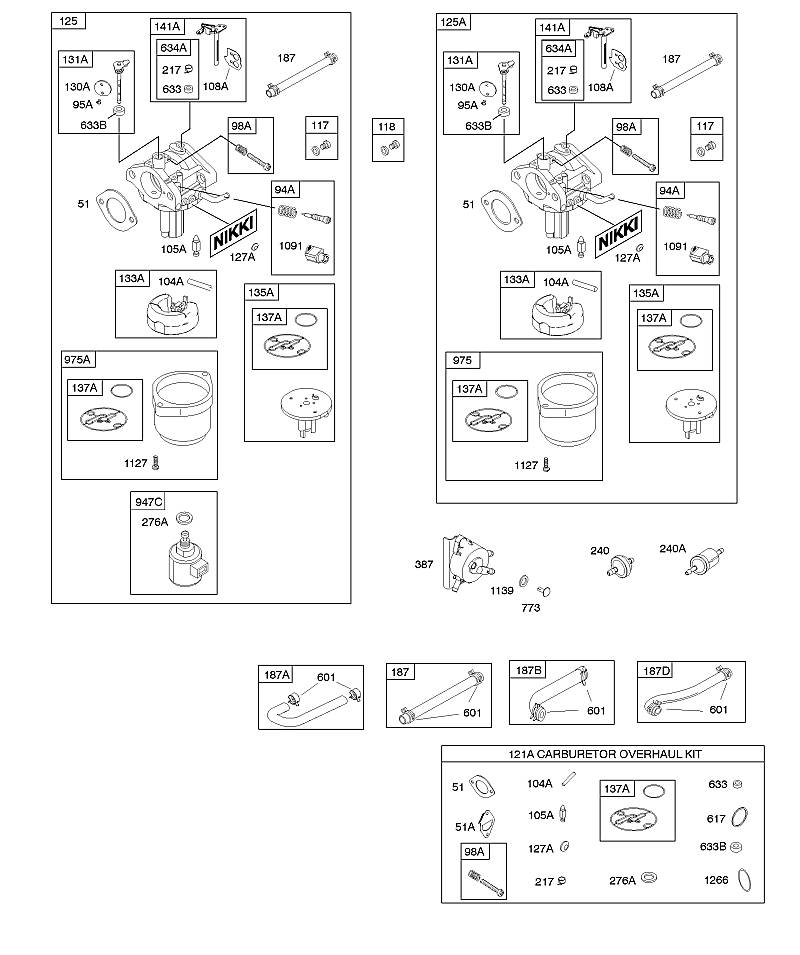

D - Carburateur, alimentation en carburant, kit - révision du carburateur
D - Carburateur, alimentation en carburant, kit - révision du carburateur
Planche 4
39 pièce(s)

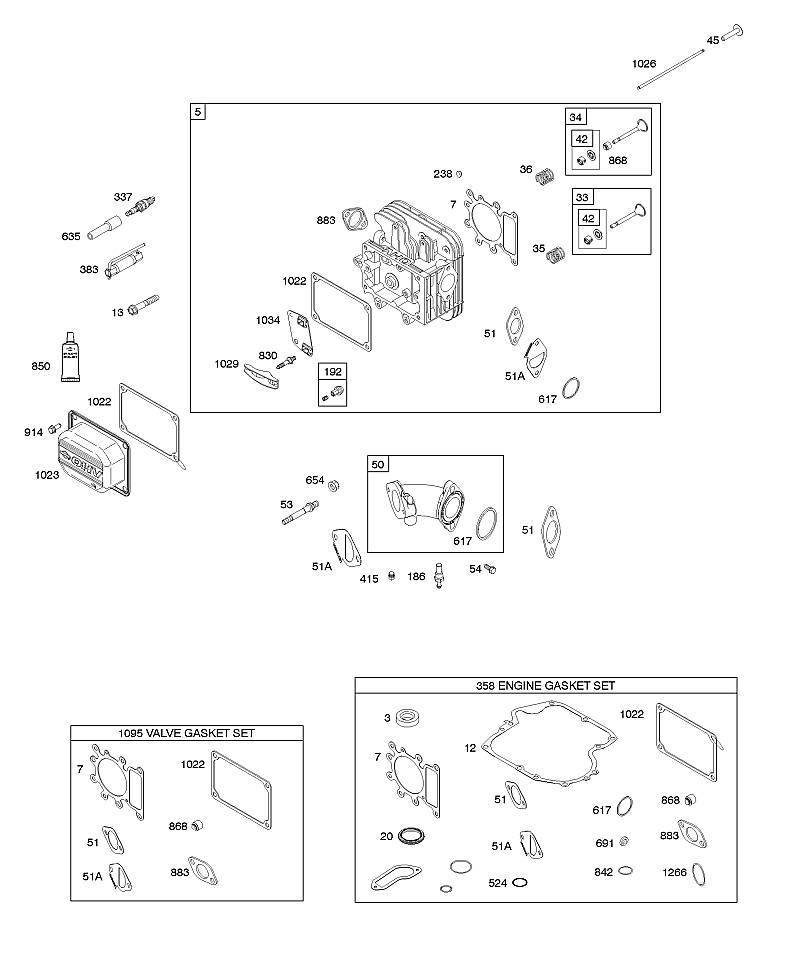

E - Culasse, jeu de joints - moteur, jeu de joints – soupape, collecteur d'admission, soupapes
E - Culasse, jeu de joints - moteur, jeu de joints – soupape, collecteur d'admission, soupapes
Planche 5
45 pièce(s)

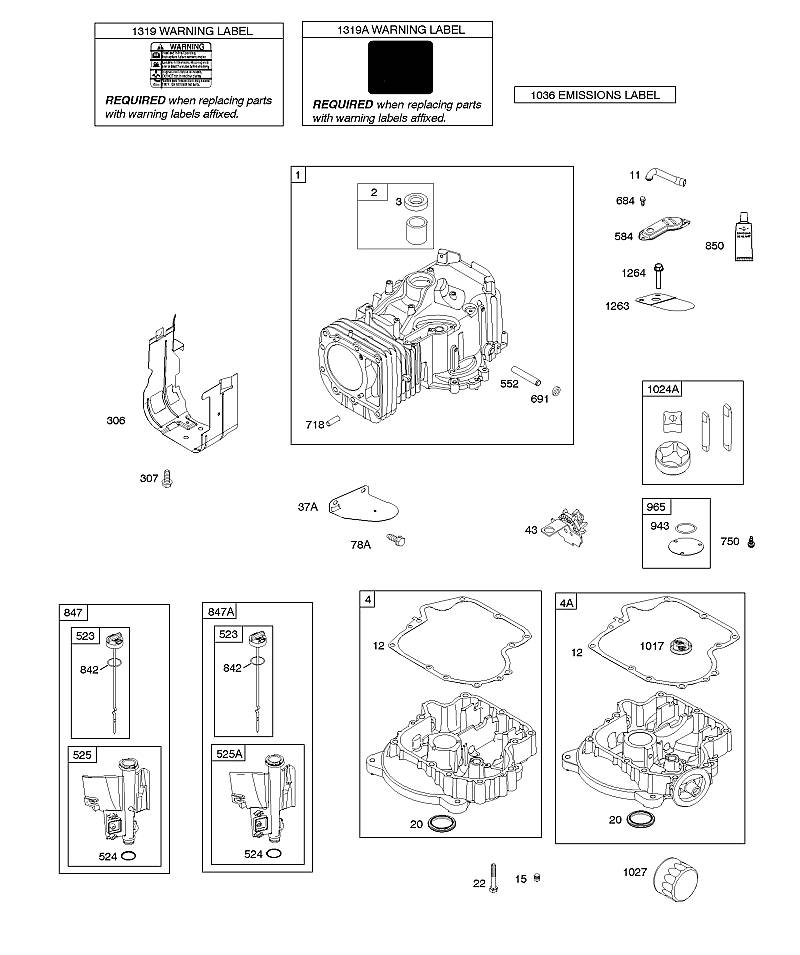

F - Cylindre, carter d'huile moteur, graissage, remplissage d'huile
F - Cylindre, carter d'huile moteur, graissage, remplissage d'huile
Planche 6
40 pièce(s)

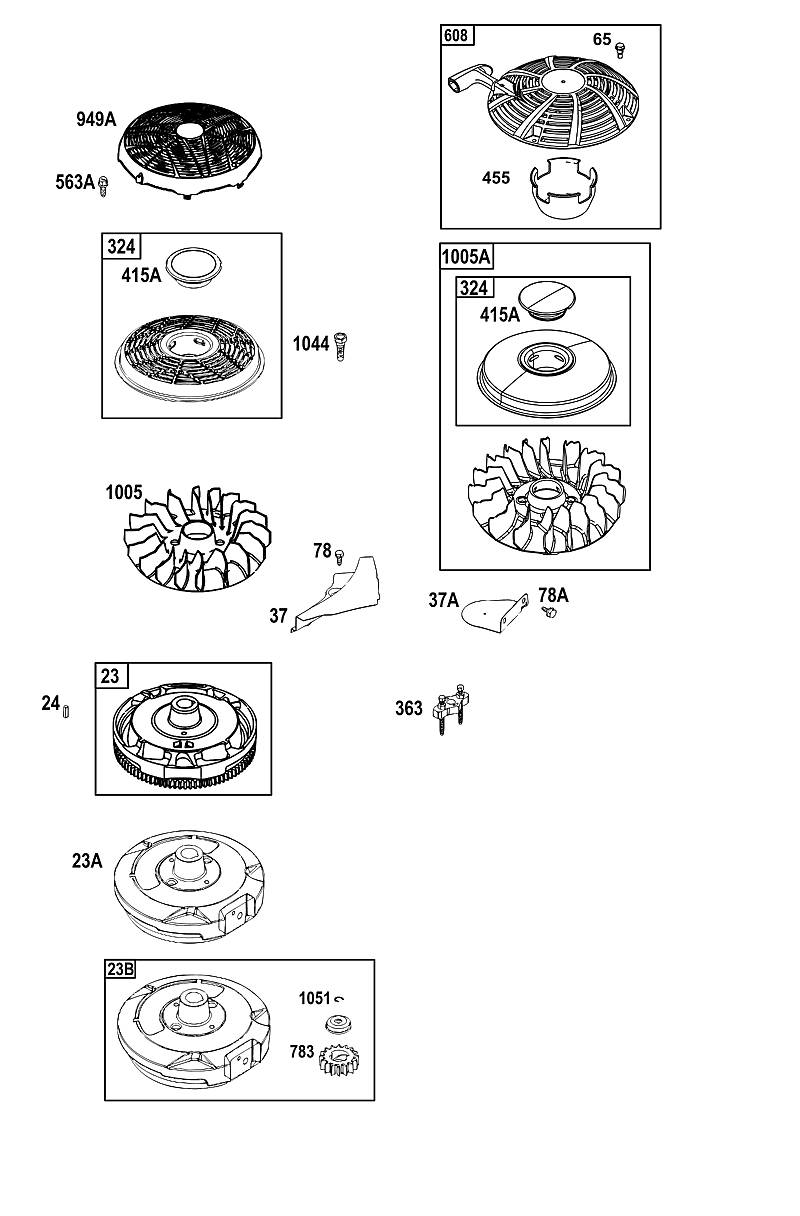

G - Démarreur électrique et à rappel, volant moteur
G - Démarreur électrique et à rappel, volant moteur
Planche 7
19 pièce(s)
H - Bloc moteur embiellé (Shortblock)
H - Bloc moteur embiellé (Shortblock)
Planche 8
1 pièce(s)
