10T802-0198-B1

7 planche(s) disponible(s)

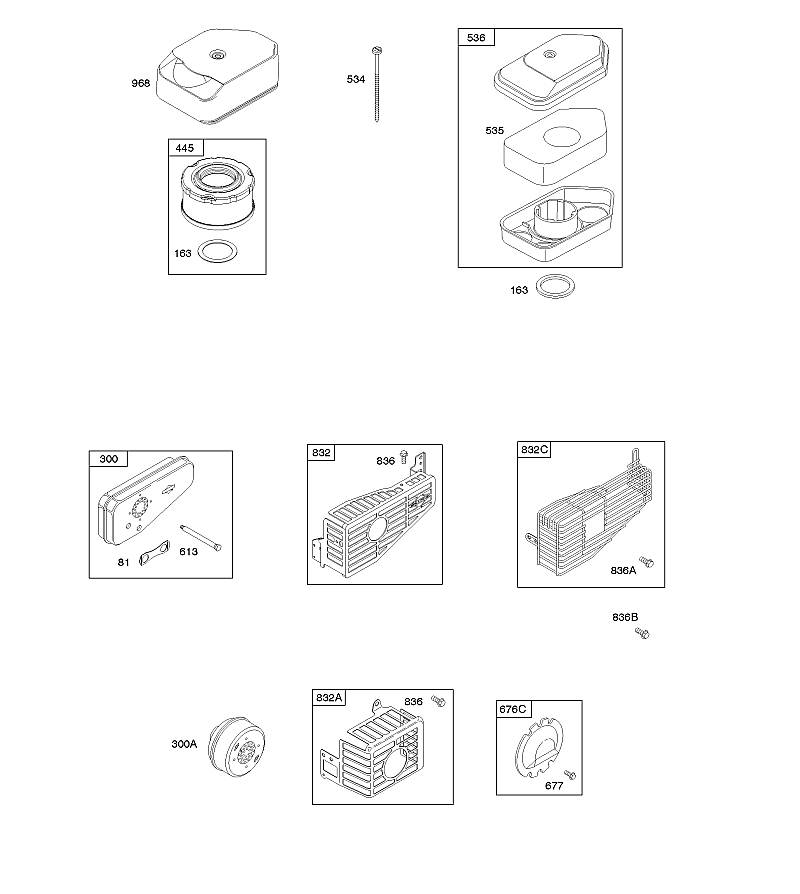

A - Filtre à air, système d'échappement
A - Filtre à air, système d'échappement
Planche 1
17 pièce(s)

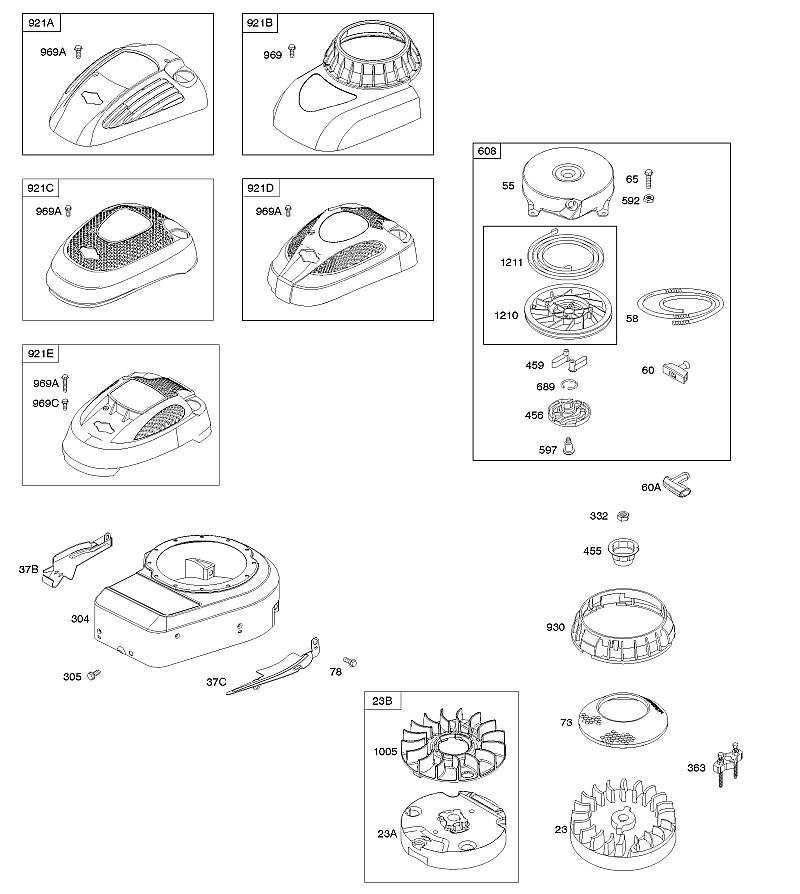

B - Capots/carter de soufflante, volant moteur, démarreur à rappel
B - Capots/carter de soufflante, volant moteur, démarreur à rappel
Planche 2
30 pièce(s)

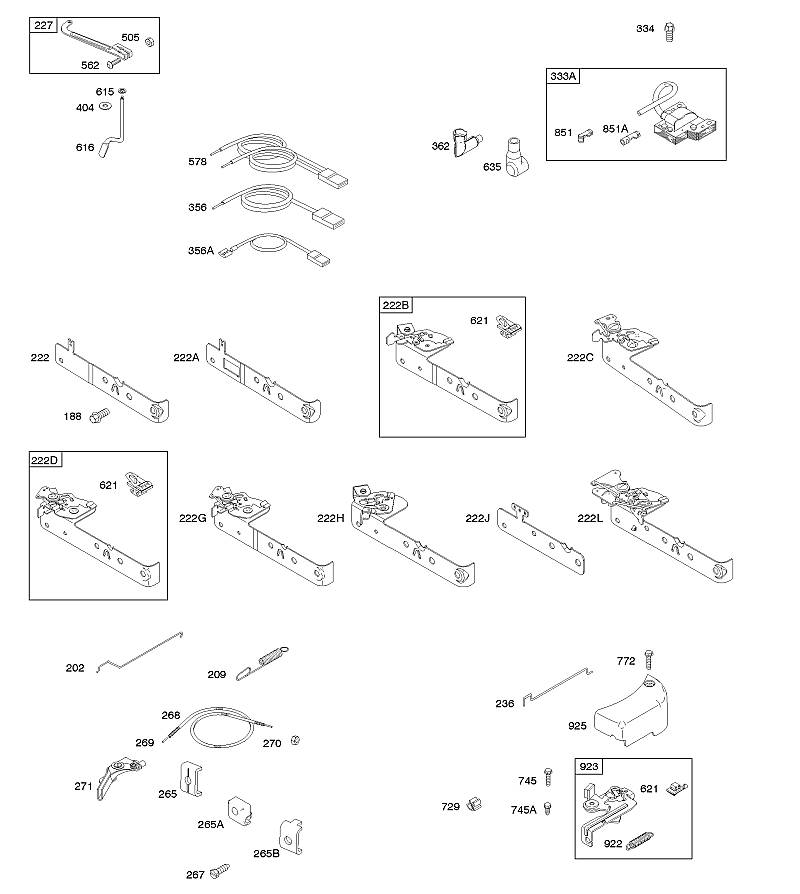

C - Frein, commandes, ressort du régulateur, allumage
C - Frein, commandes, ressort du régulateur, allumage
Planche 3
36 pièce(s)

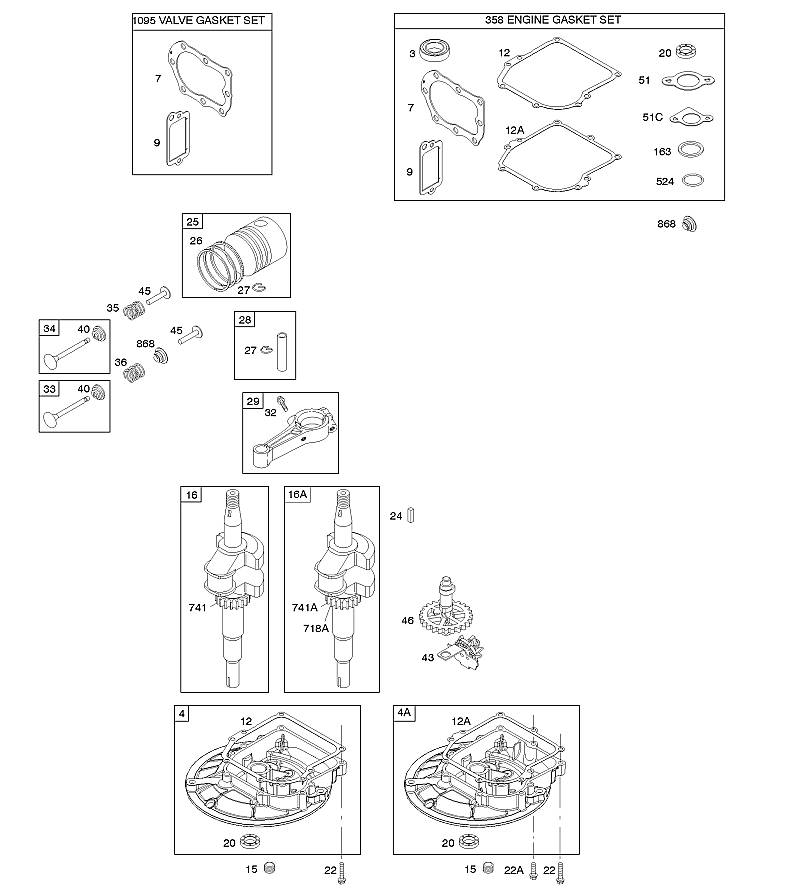

D - Arbre à cames, couvercle de carter de vilebrequin/carter d'huile, vilebrequin, jeu de joints – moteur, jeu de joints – soupape, piston/segments/bielle
D - Arbre à cames, couvercle de carter de vilebrequin/carter d'huile, vilebrequin, jeu de joints – moteur, jeu de joints – soupape, piston/segments/bielle
Planche 4
41 pièce(s)

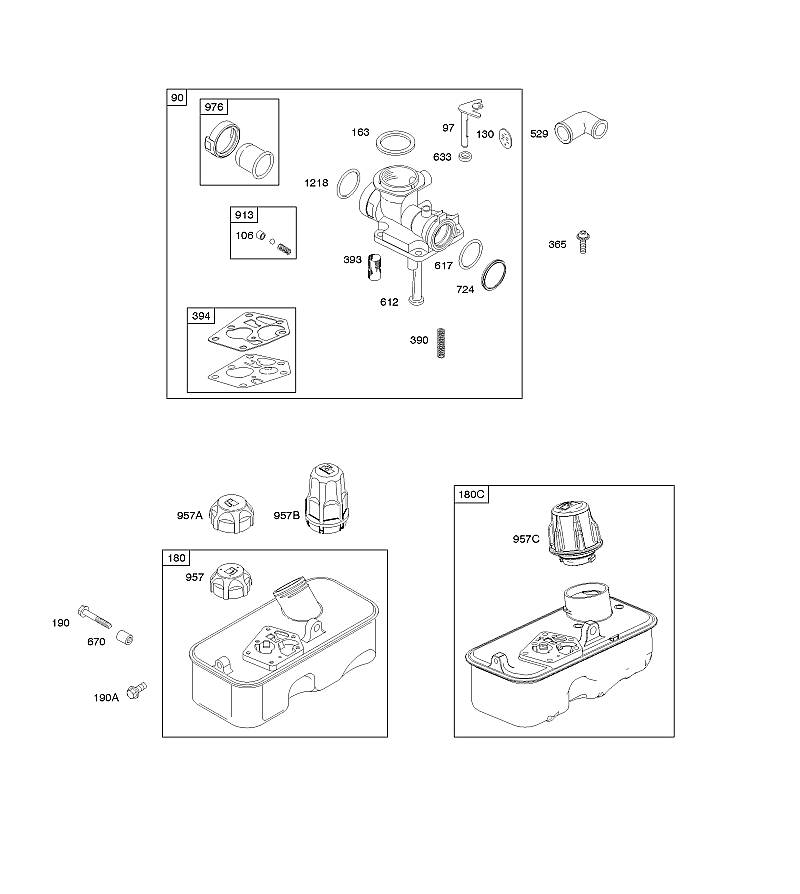

E - Carburateur, alimentation en carburant
E - Carburateur, alimentation en carburant
Planche 5
23 pièce(s)

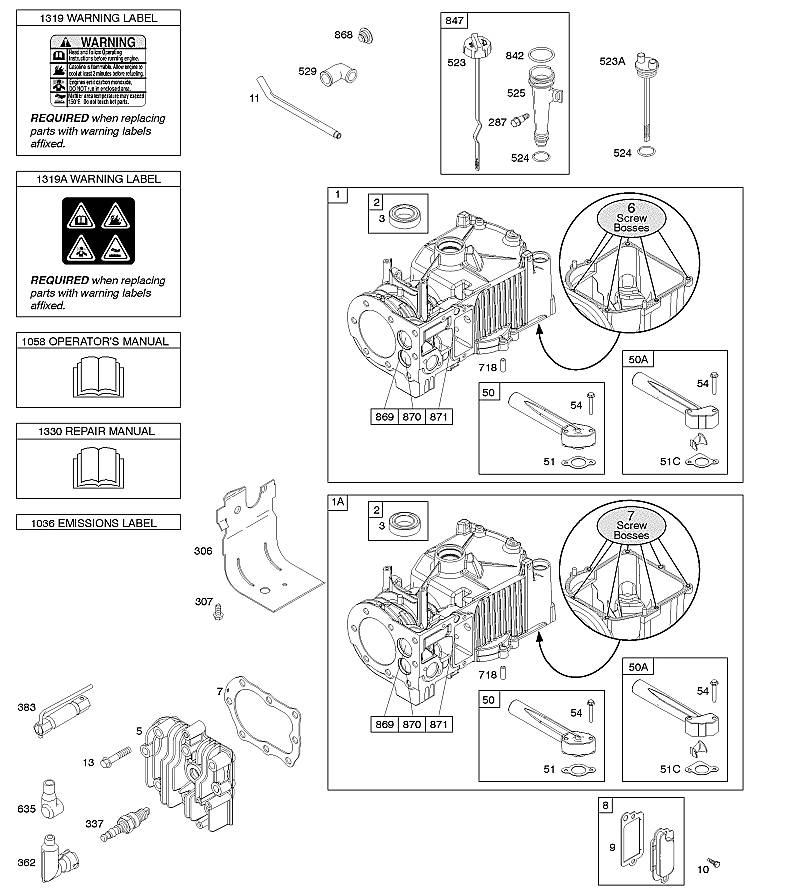

F - Cylindre, culasse, graissage, manuel de l'opérateur, étiquette d'avertissement
F - Cylindre, culasse, graissage, manuel de l'opérateur, étiquette d'avertissement
Planche 6
40 pièce(s)
G - Bloc moteur embiellé (Shortblock)
G - Bloc moteur embiellé (Shortblock)
Planche 7
1 pièce(s)
