10F902-0111-B1

7 planche(s) disponible(s)

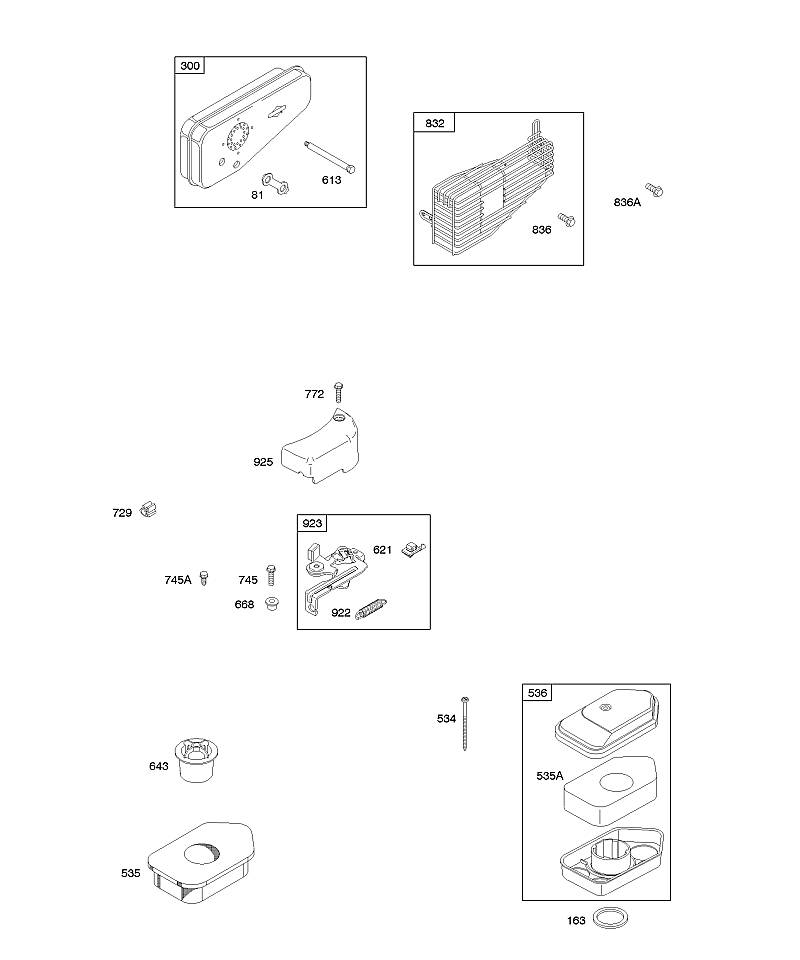

A - Filtre à air, frein, système d'échappement
A - Filtre à air, frein, système d'échappement
Planche 1
20 pièce(s)

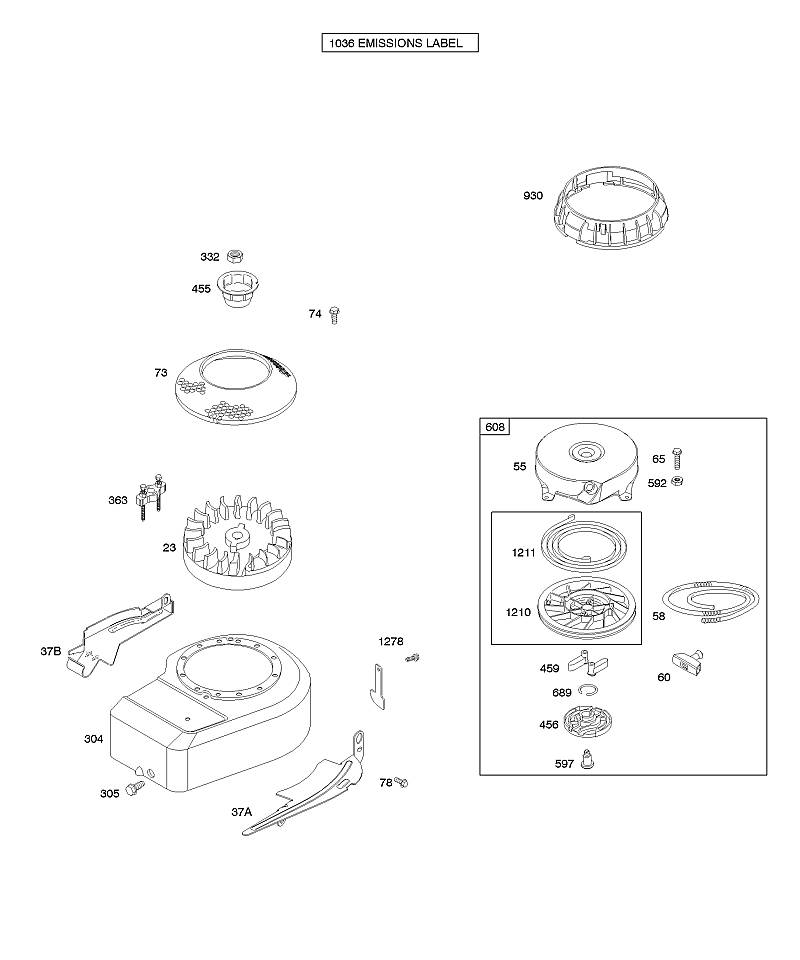

B - Capots/carter de soufflante, volant moteur, démarreur à rappel
B - Capots/carter de soufflante, volant moteur, démarreur à rappel
Planche 2
26 pièce(s)

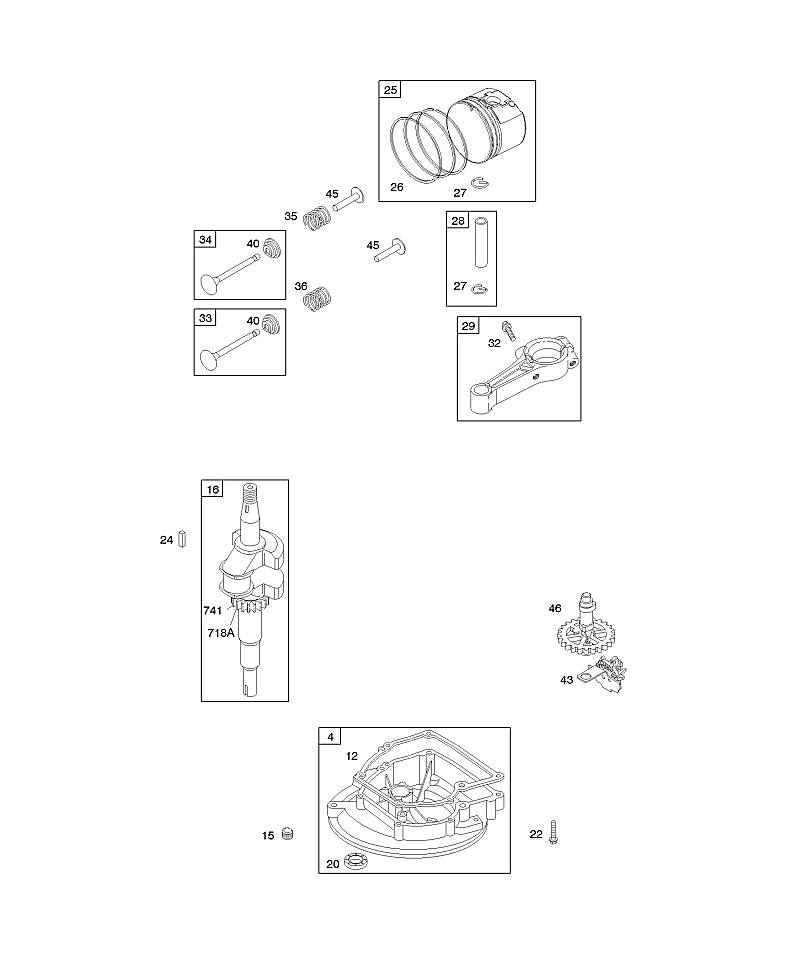

C - Arbre à cames, couvercle de carter de vilebrequin/carter d'huile, vilebrequin, piston/segments/bielle
C - Arbre à cames, couvercle de carter de vilebrequin/carter d'huile, vilebrequin, piston/segments/bielle
Planche 3
33 pièce(s)

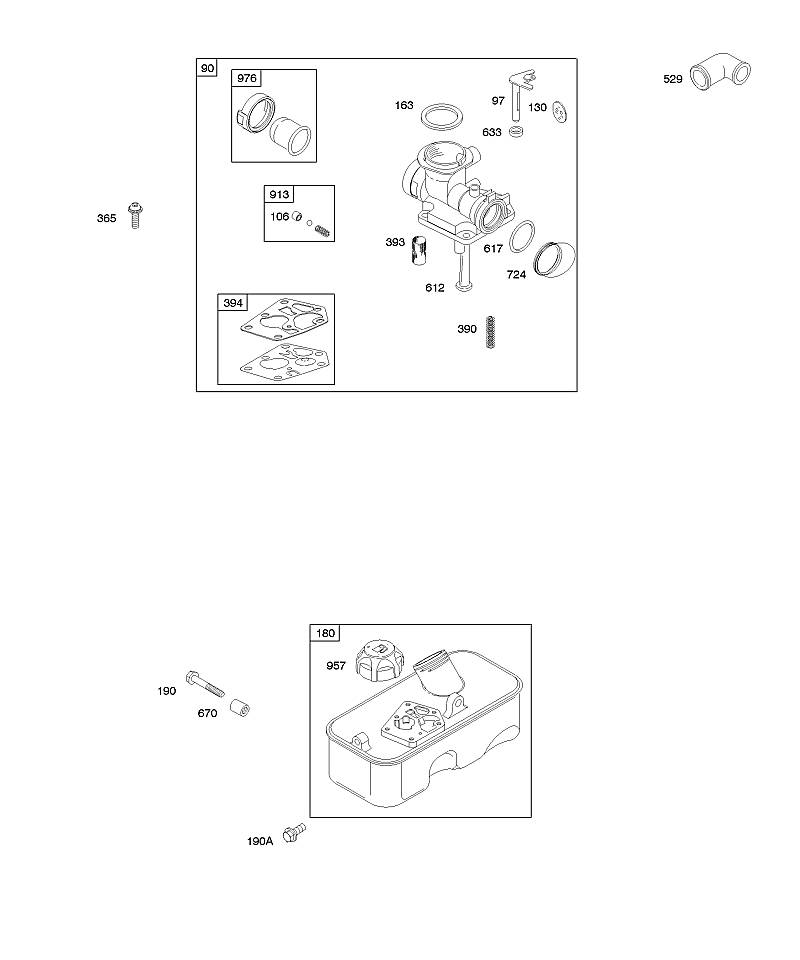

D - Carburateur, alimentation en carburant
D - Carburateur, alimentation en carburant
Planche 4
22 pièce(s)

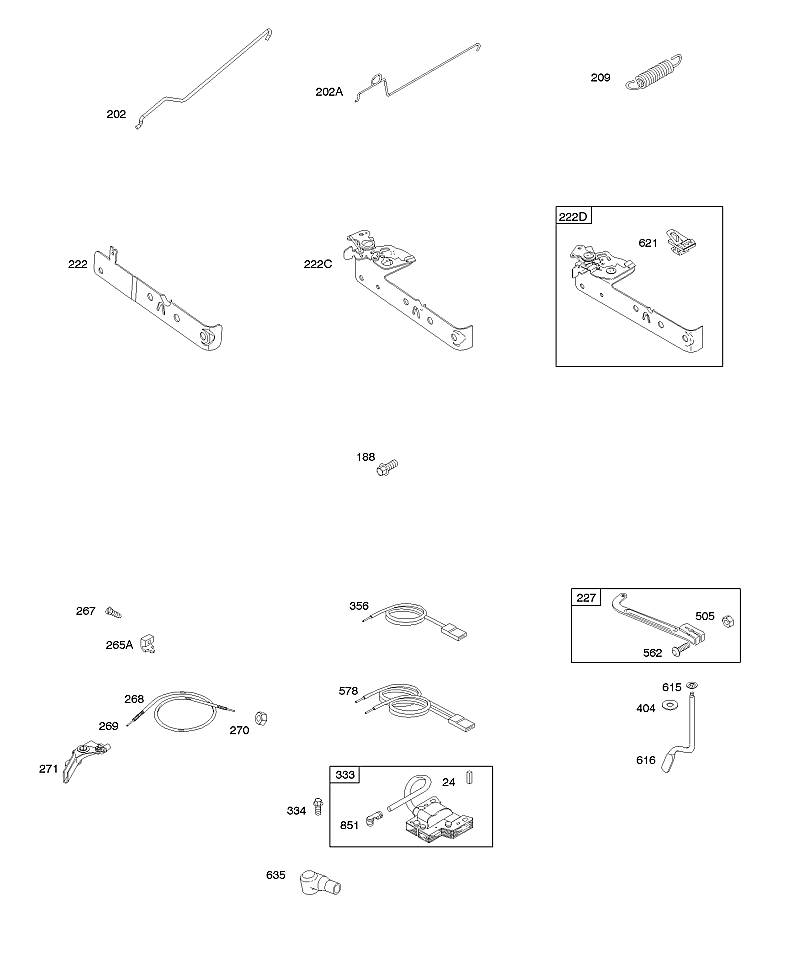

E - Commandes, ressort du régulateur, allumage
E - Commandes, ressort du régulateur, allumage
Planche 5
22 pièce(s)

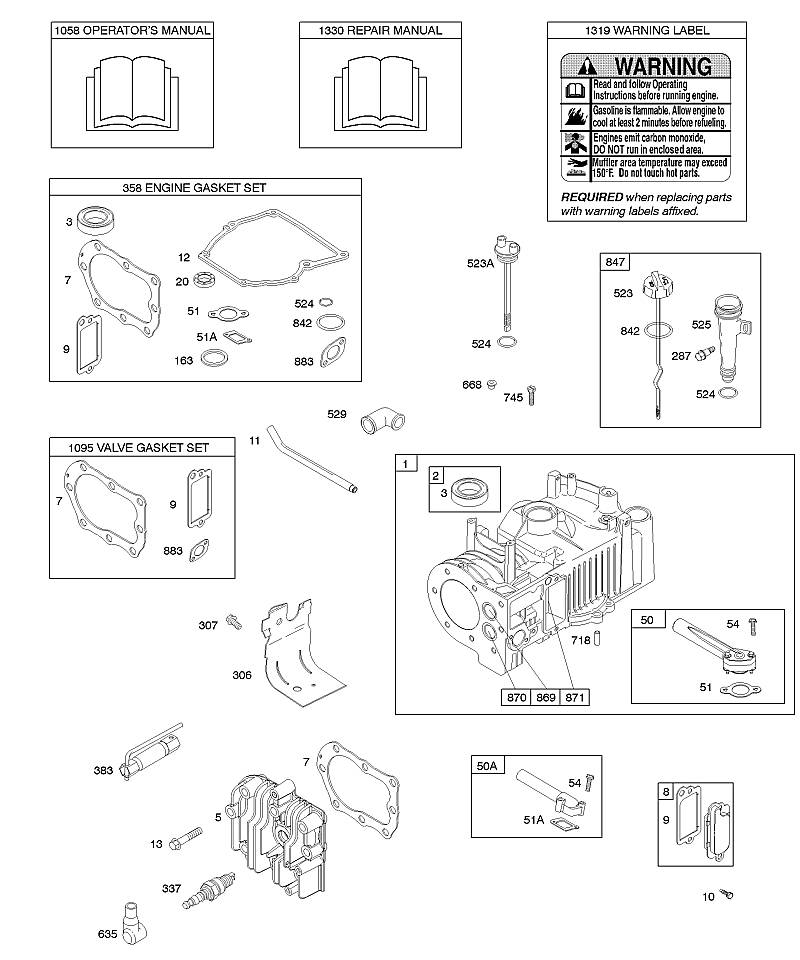

F - Cylindre, culasse, jeu de joints - moteur, jeu de joints - soupape, graissage
F - Cylindre, culasse, jeu de joints - moteur, jeu de joints - soupape, graissage
Planche 6
48 pièce(s)
G - Bloc moteur embiellé (Shortblock)
G - Bloc moteur embiellé (Shortblock)
Planche 7
1 pièce(s)
