09D902-2236-B1

7 planche(s) disponible(s)

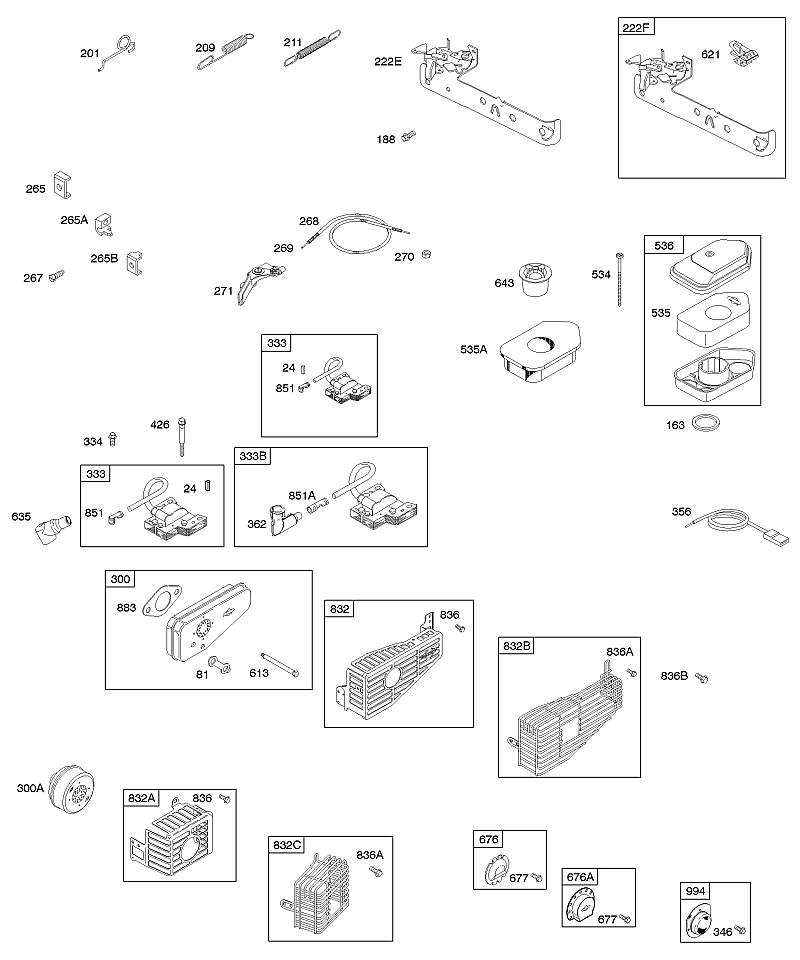

A - Filtre à air, commandes, système d'échappement, ressort du régulateur, allumage
A - Filtre à air, commandes, système d'échappement, ressort du régulateur, allumage
Planche 1
38 pièce(s)

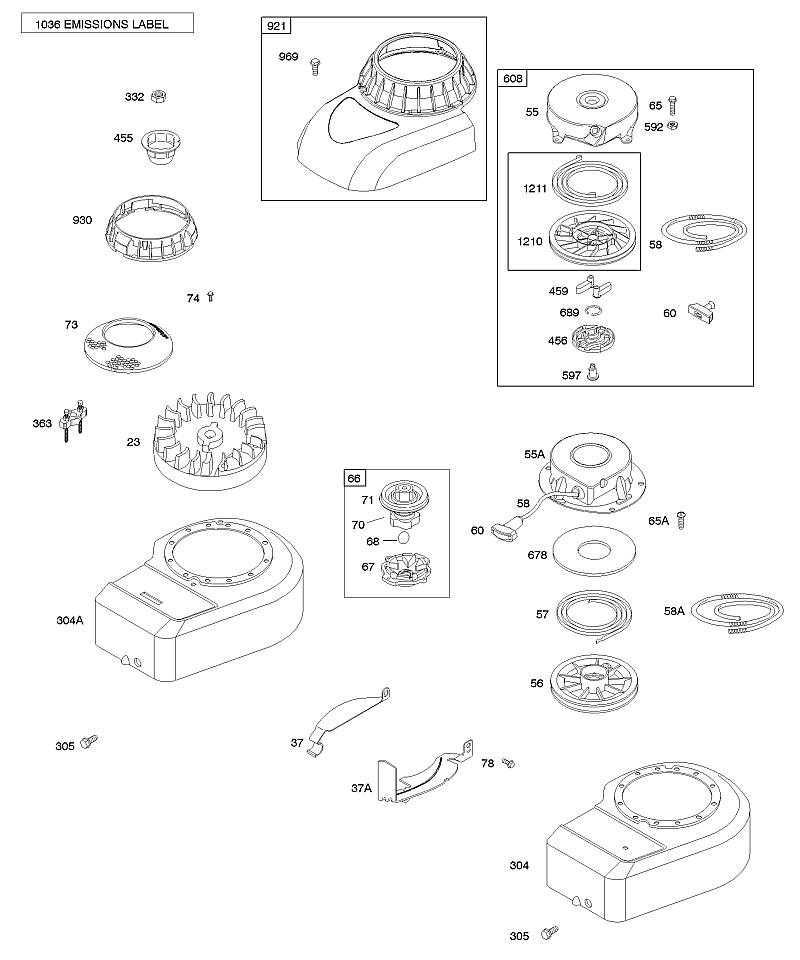

B - Capots/carter de soufflante, volant moteur, démarreur à rappel
B - Capots/carter de soufflante, volant moteur, démarreur à rappel
Planche 2
40 pièce(s)

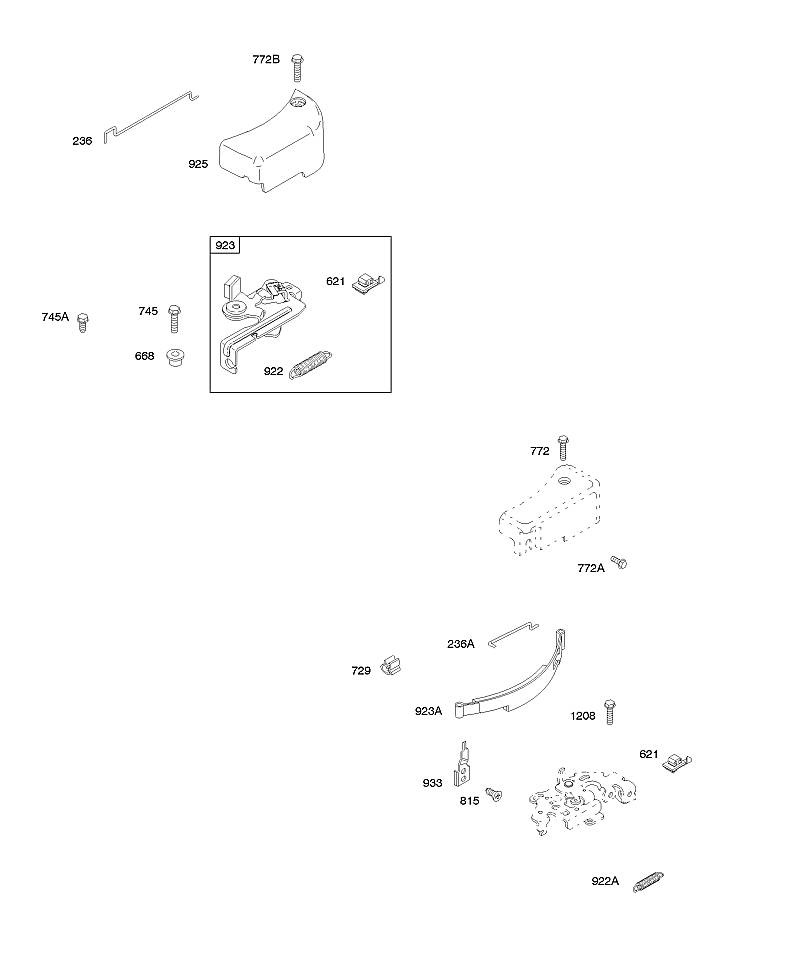

C - Frein
C - Frein
Planche 3
16 pièce(s)

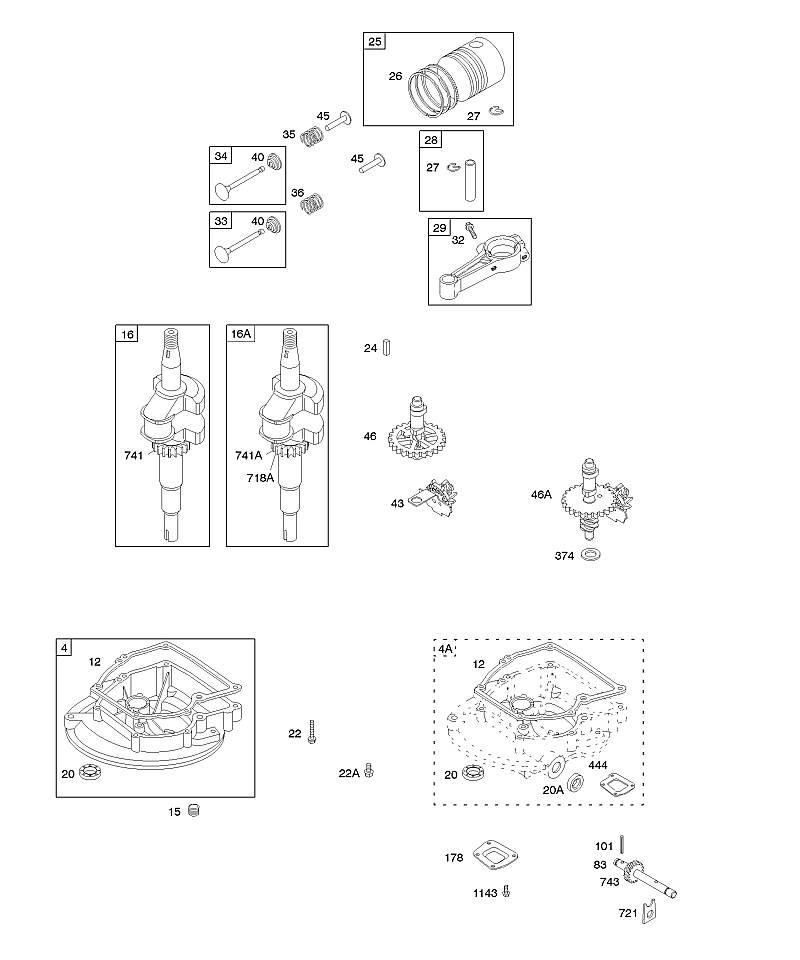

D - Arbre à cames, couvercle de carter de vilebrequin/carter d'huile, vilebrequin, piston/segments/bielle
D - Arbre à cames, couvercle de carter de vilebrequin/carter d'huile, vilebrequin, piston/segments/bielle
Planche 4
41 pièce(s)

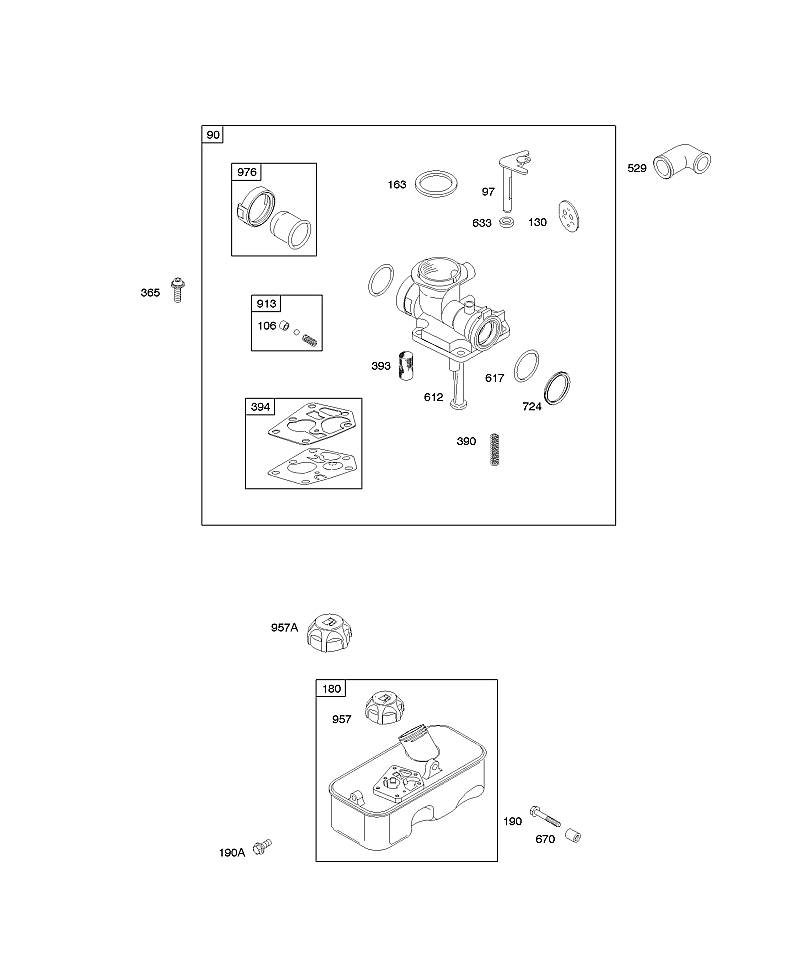

E - Carburateur, alimentation en carburant
E - Carburateur, alimentation en carburant
Planche 5
21 pièce(s)

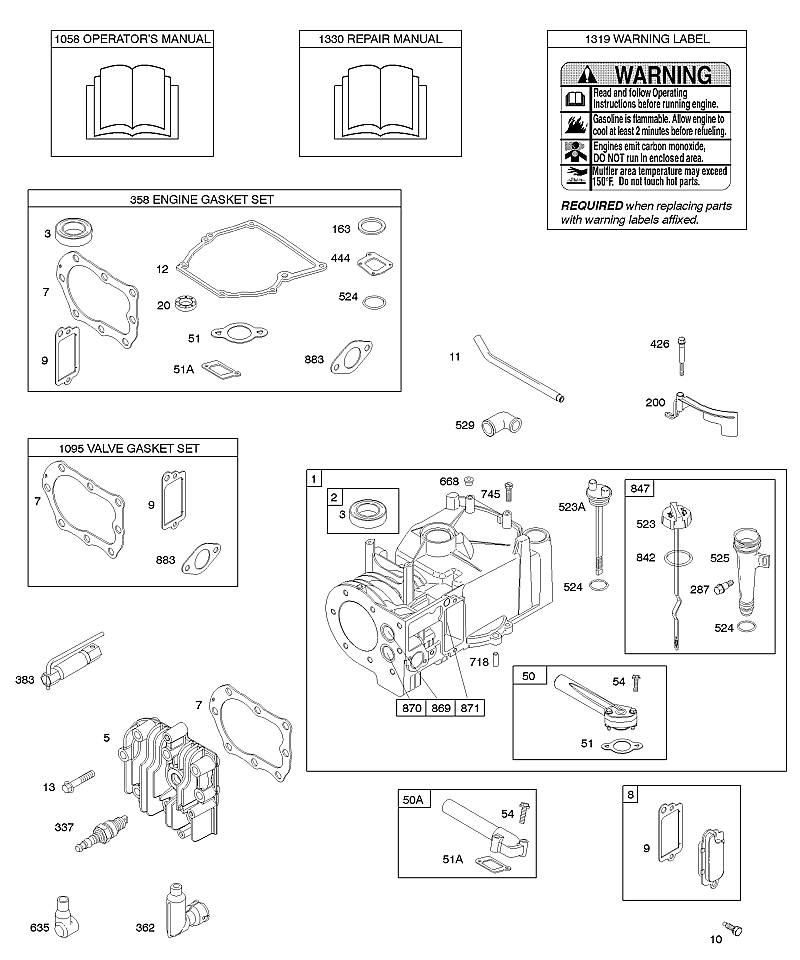

F - Cylindre, culasse, jeu de joints – moteur, jeu de joints - soupape, graissage, manuel de l'opérateur, étiquette d'avertissement
F - Cylindre, culasse, jeu de joints – moteur, jeu de joints - soupape, graissage, manuel de l'opérateur, étiquette d'avertissement
Planche 6
51 pièce(s)
G - Bloc moteur embiellé (Shortblock)
G - Bloc moteur embiellé (Shortblock)
Planche 7
1 pièce(s)
