RT 4082.0

19 planche(s) disponible(s)

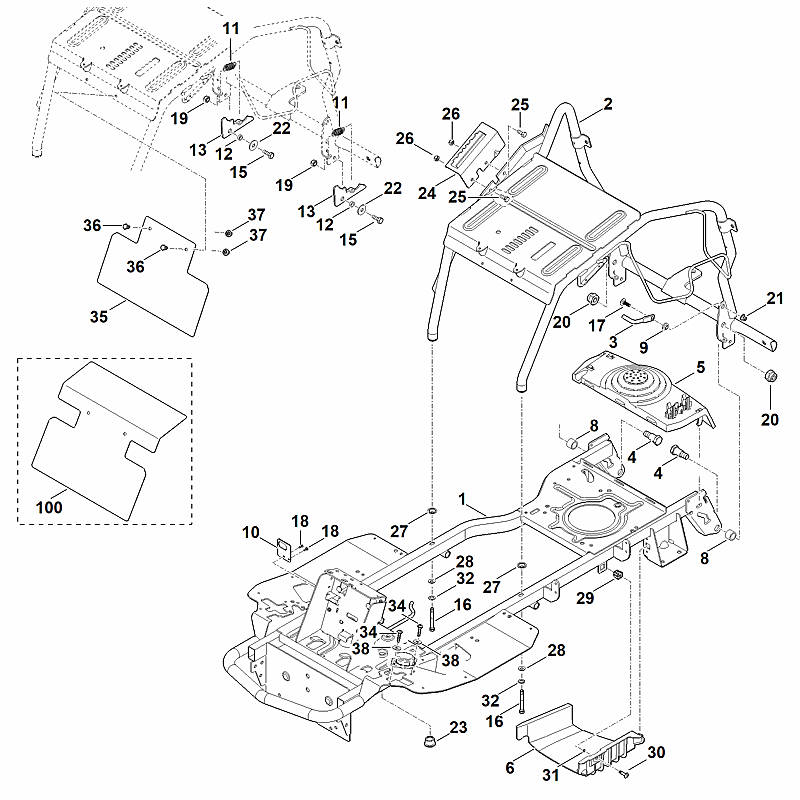

A - Chassis
A - Chassis
Planche 1
36 pièce(s)

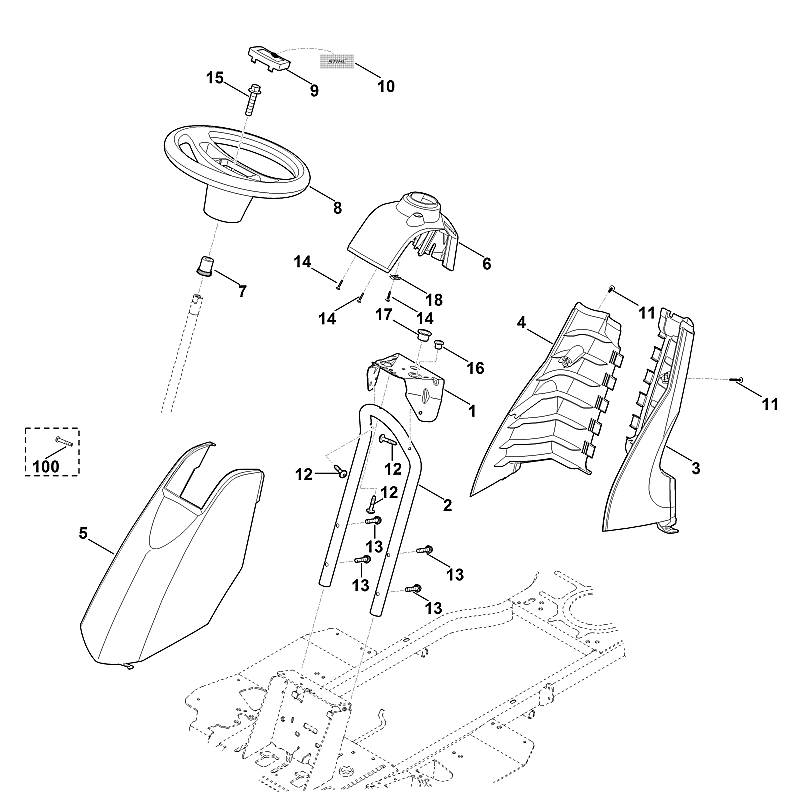

B - Tableau de bord
B - Tableau de bord
Planche 2
20 pièce(s)

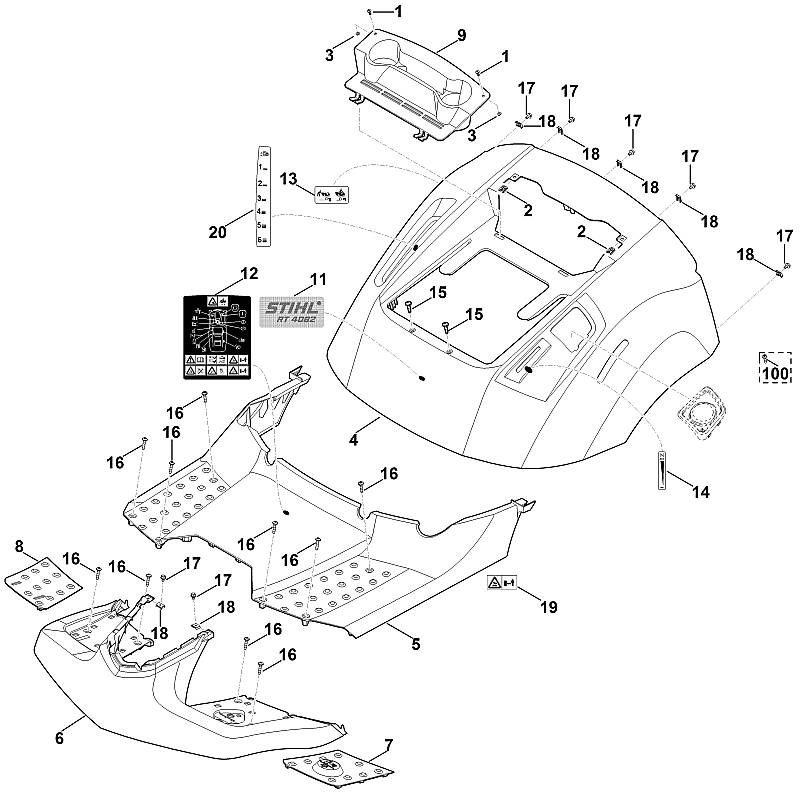

C - Revêtement
C - Revêtement
Planche 3
20 pièce(s)

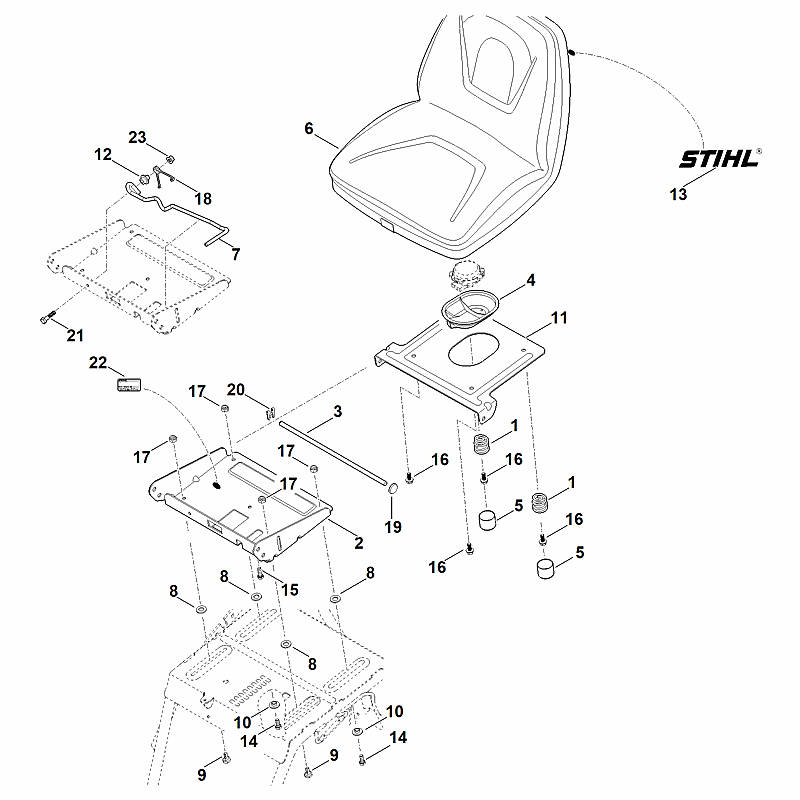

D - Siege
D - Siege
Planche 4
25 pièce(s)

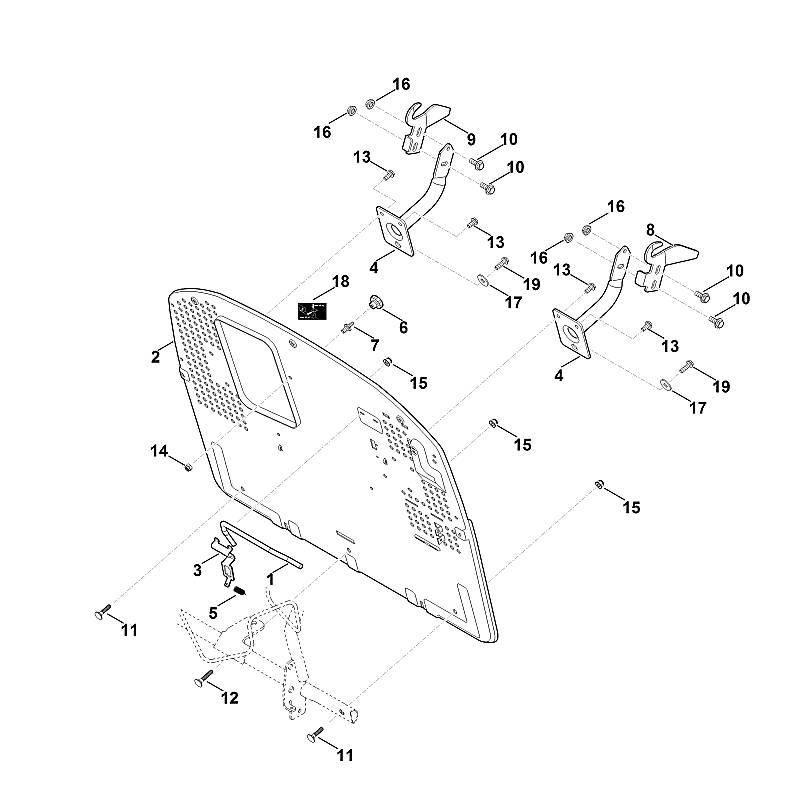

E - Cloison arrière
E - Cloison arrière
Planche 5
19 pièce(s)

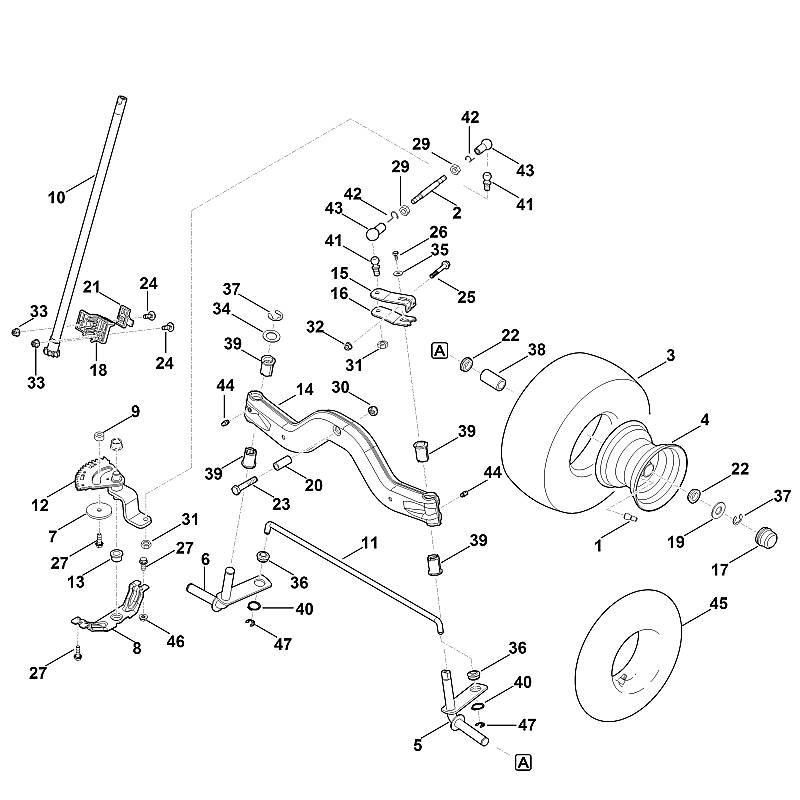

F - Direction, roue avant
F - Direction, roue avant
Planche 6
47 pièce(s)

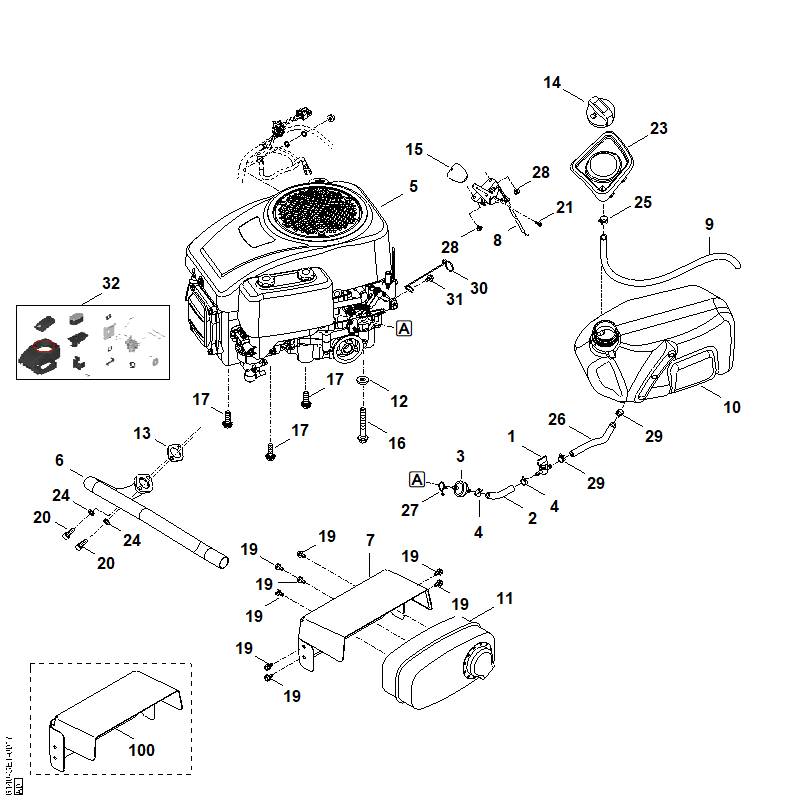

G - Moteur, reservoir
G - Moteur, reservoir
Planche 7
32 pièce(s)

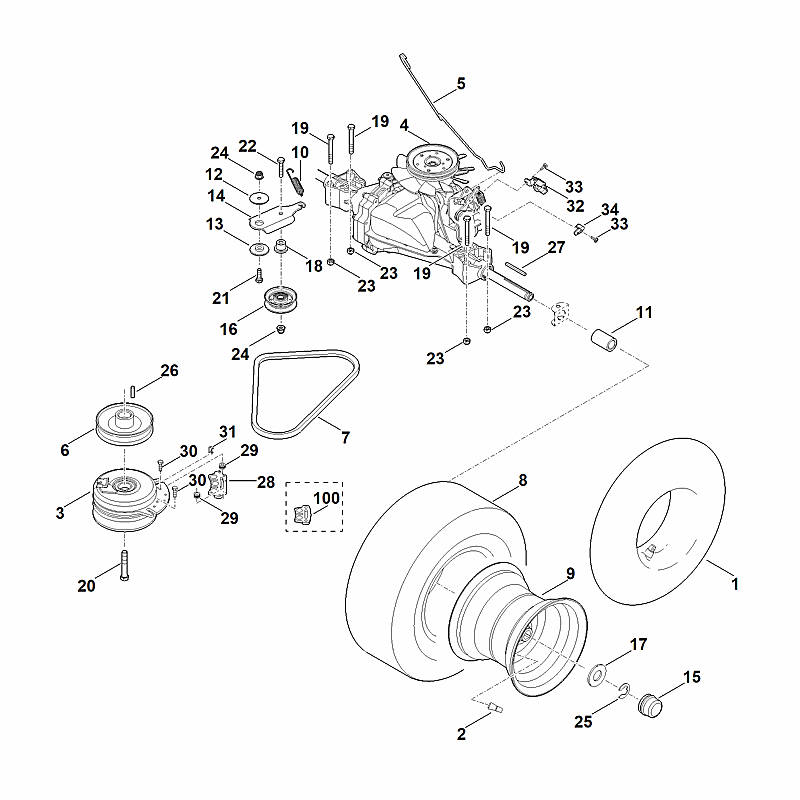

H - Transmission, roue arrière
H - Transmission, roue arrière
Planche 8
37 pièce(s)

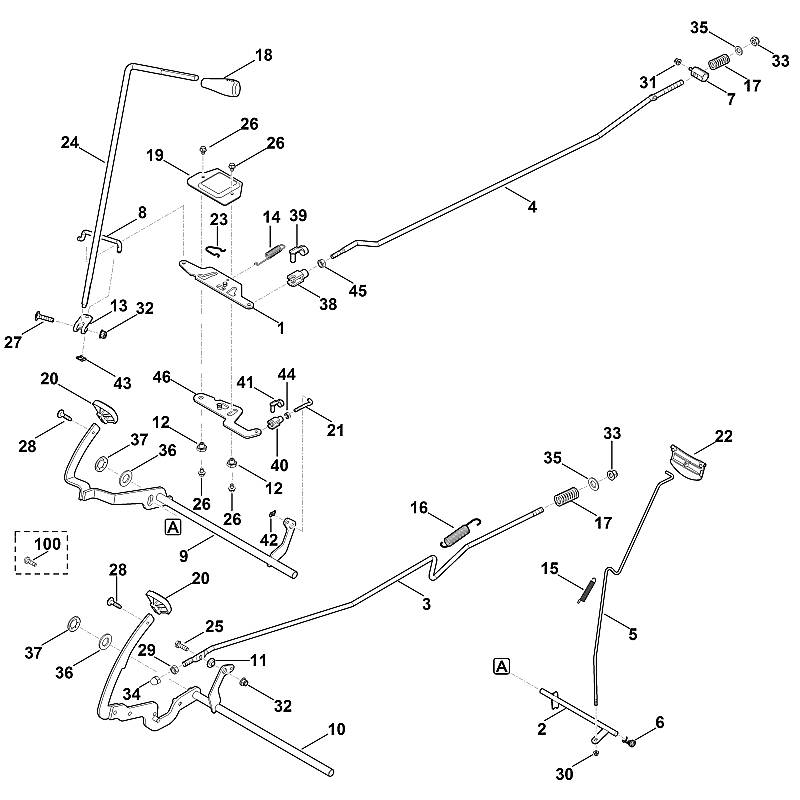

I - Com. frein et boite de vitesse
I - Com. frein et boite de vitesse
Planche 9
47 pièce(s)

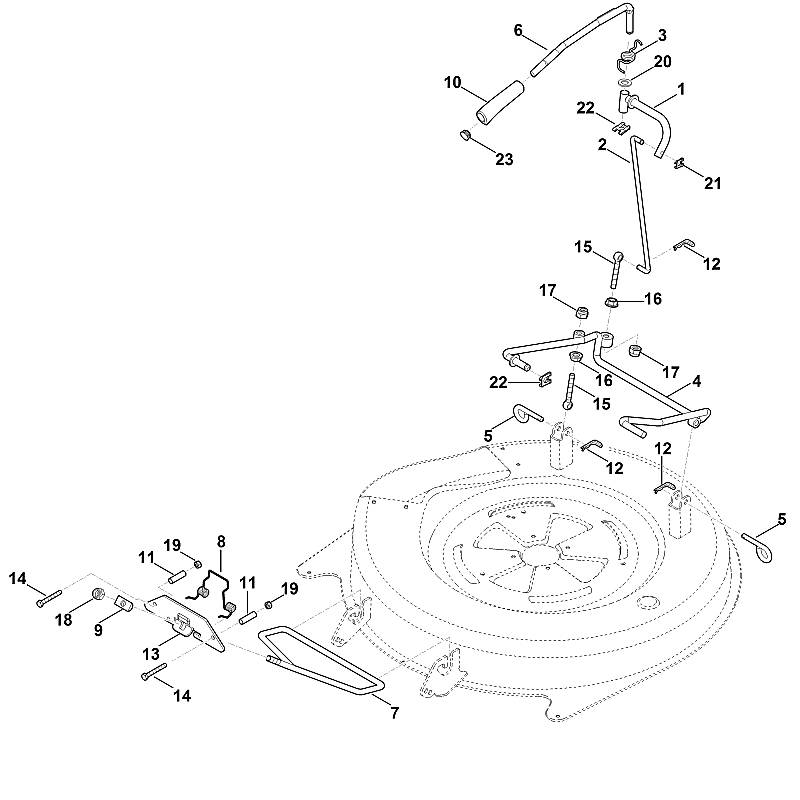

J - Relevage tondeuse
J - Relevage tondeuse
Planche 10
23 pièce(s)

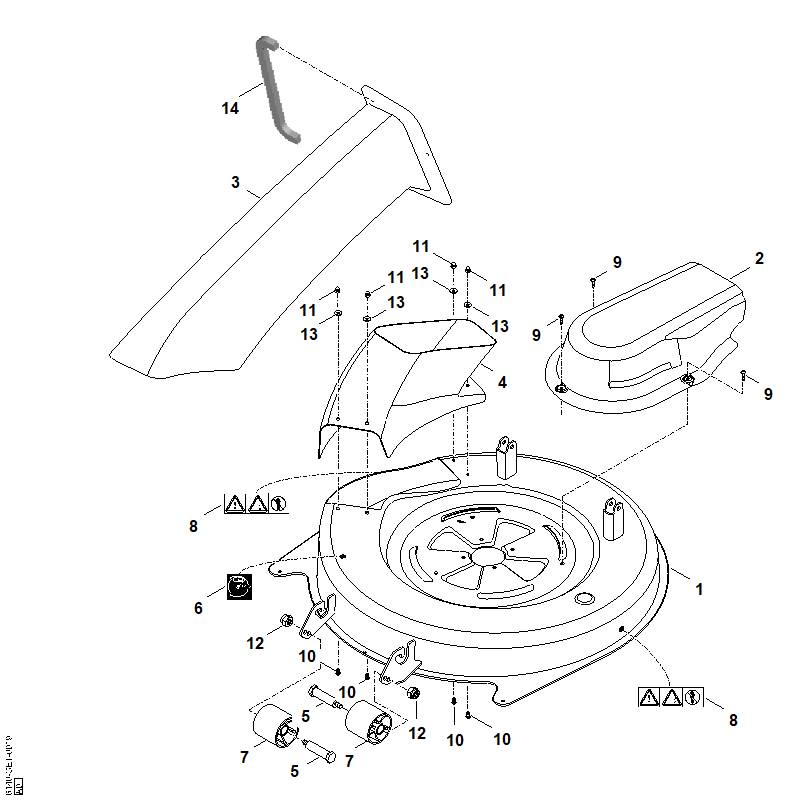

K - Carter du plateau de coupe
K - Carter du plateau de coupe
Planche 11
15 pièce(s)

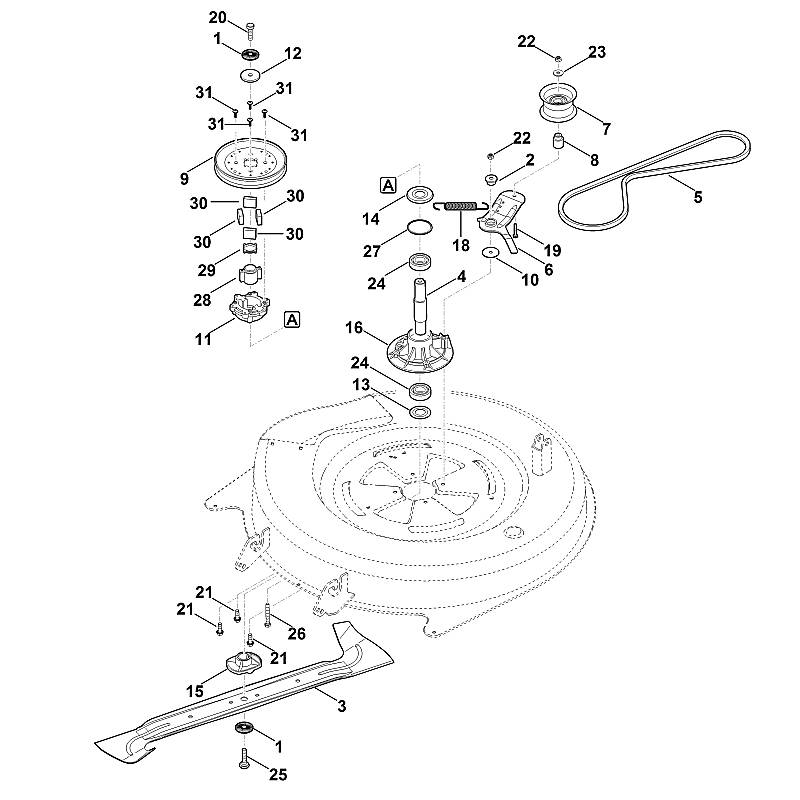

L - Entraînement des lames
L - Entraînement des lames
Planche 12
32 pièce(s)

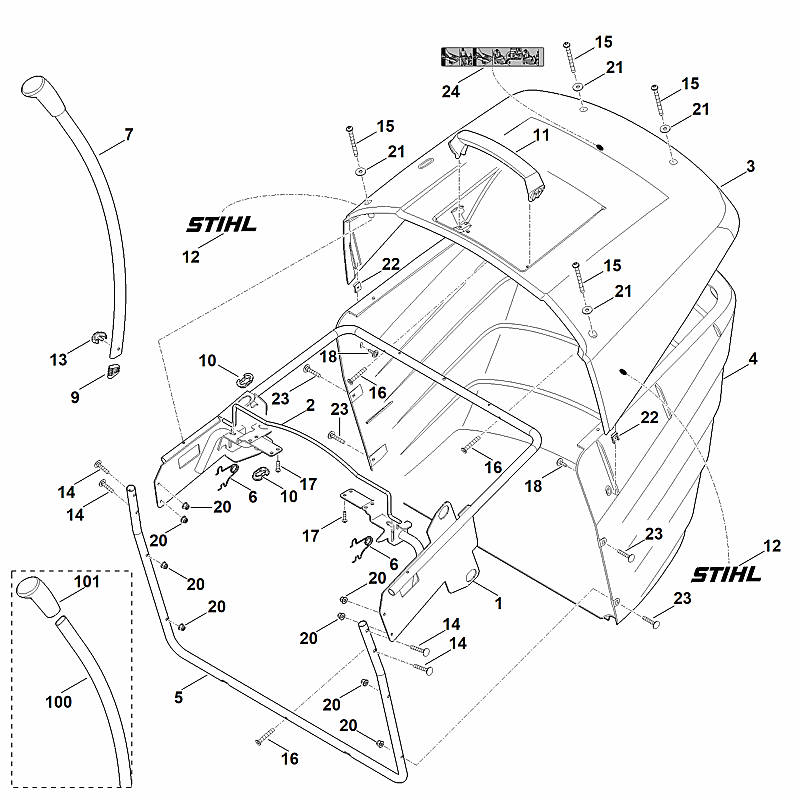

M - Bac de ramassage
M - Bac de ramassage
Planche 13
26 pièce(s)

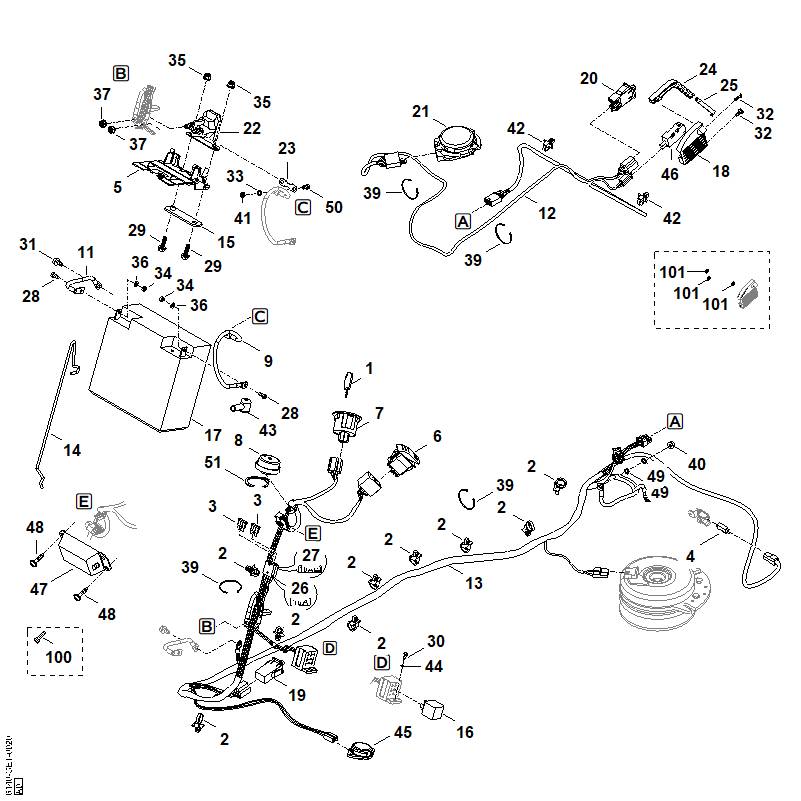

N - Parties électriques
N - Parties électriques
Planche 14
53 pièce(s)

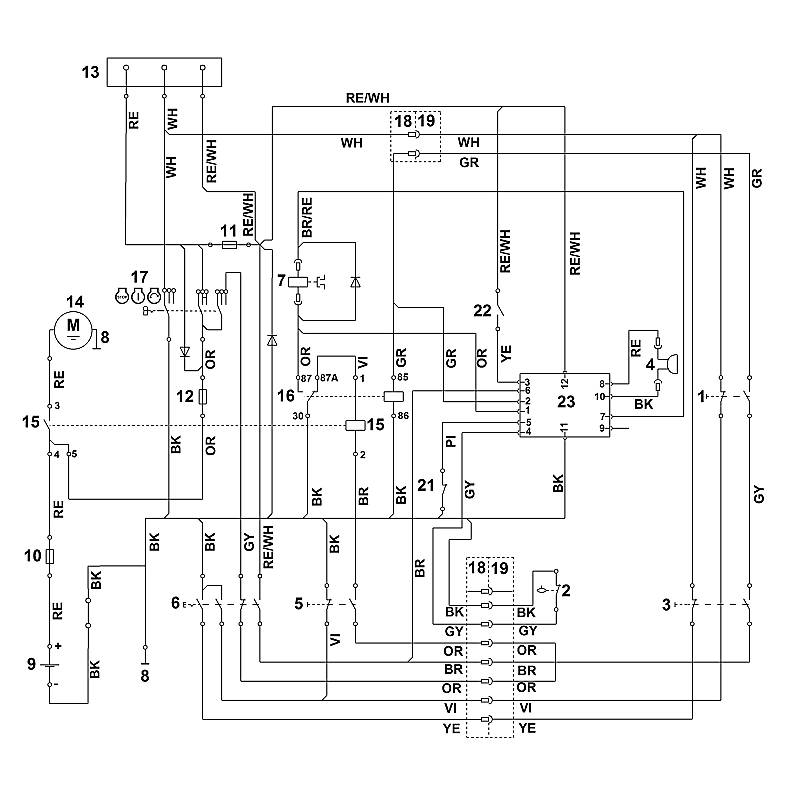

O - Connexion electrique
O - Connexion electrique
Planche 15
34 pièce(s)

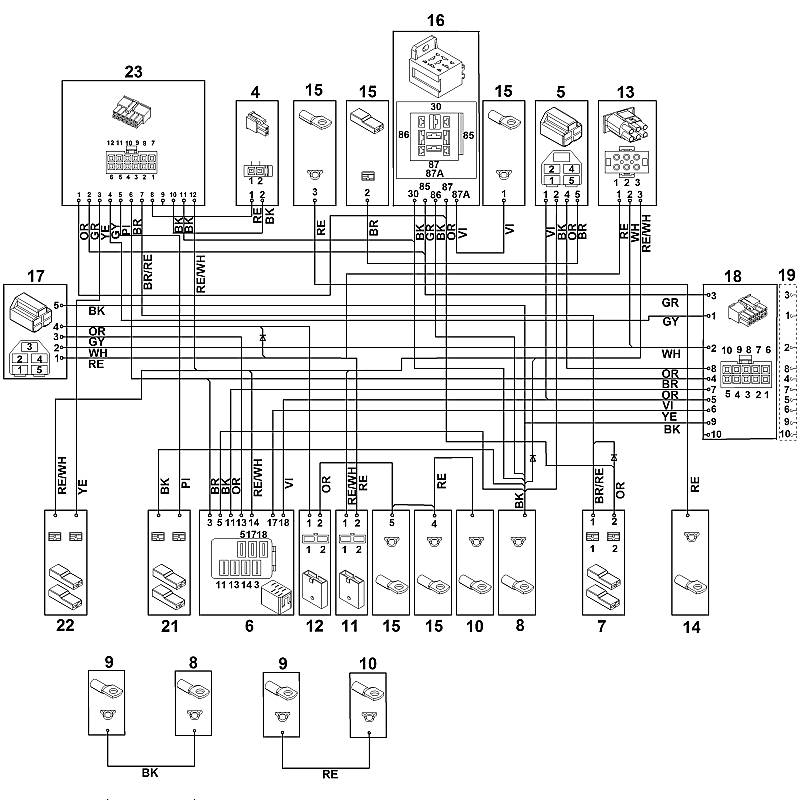

P - Schéma de contact 1
P - Schéma de contact 1
Planche 16
32 pièce(s)

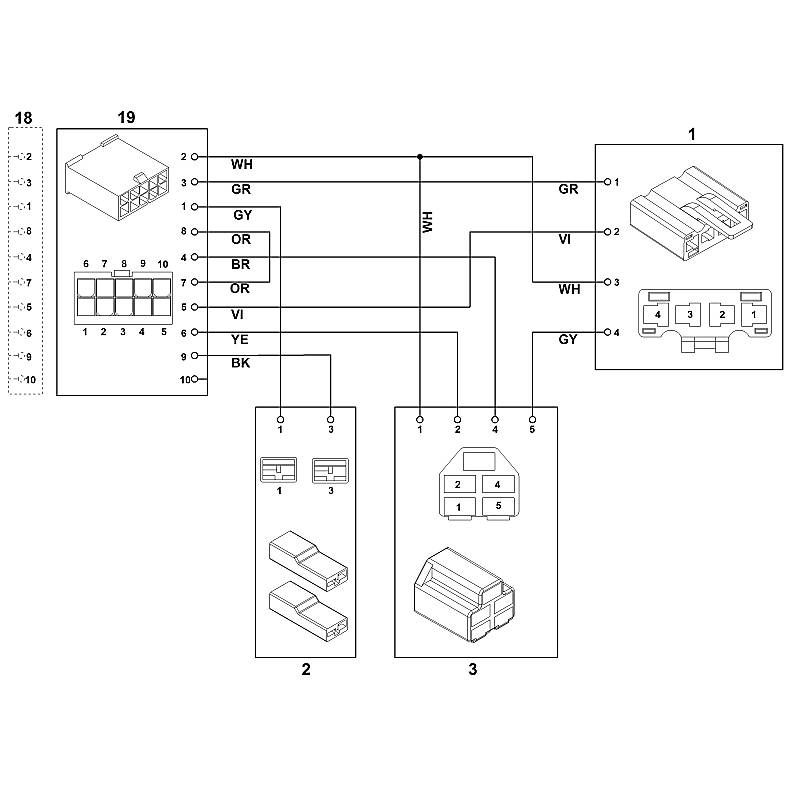

Q - Schéma de contact 2
Q - Schéma de contact 2
Planche 17
14 pièce(s)

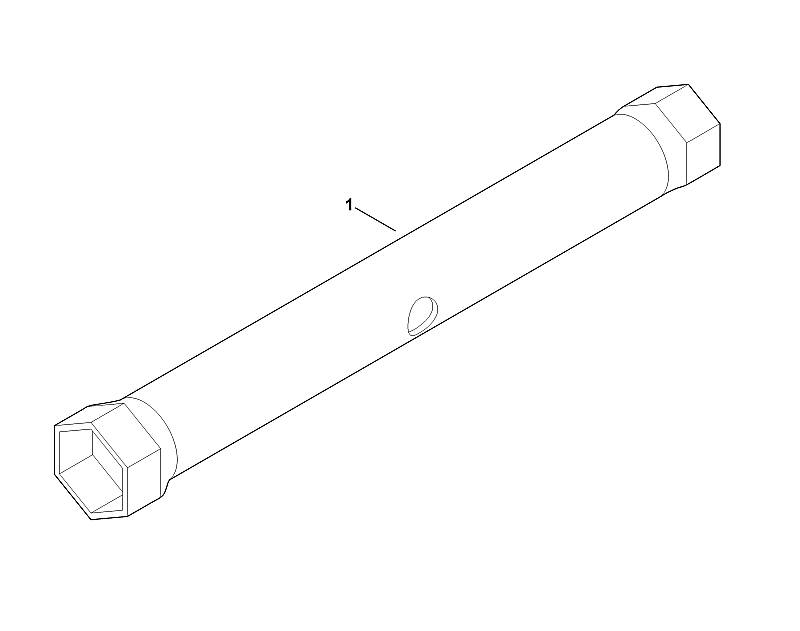

R - Outils
R - Outils
Planche 18
1 pièce(s)

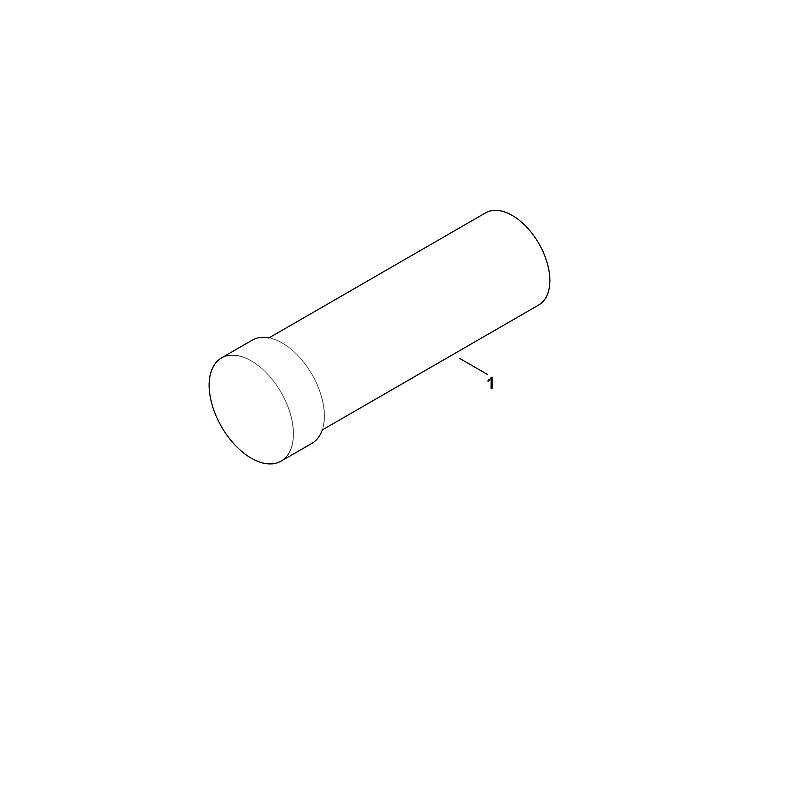

S - Lubrifants
S - Lubrifants
Planche 19
1 pièce(s)
